08.2008
X6 - Résistance de
freinage et
précharge module
à condensateurs
AVERTISSEMENT
DANGER
IMPORTANT
Siemens AG 6SE7087-7JP50
SIMOVERT MASTERDRIVES

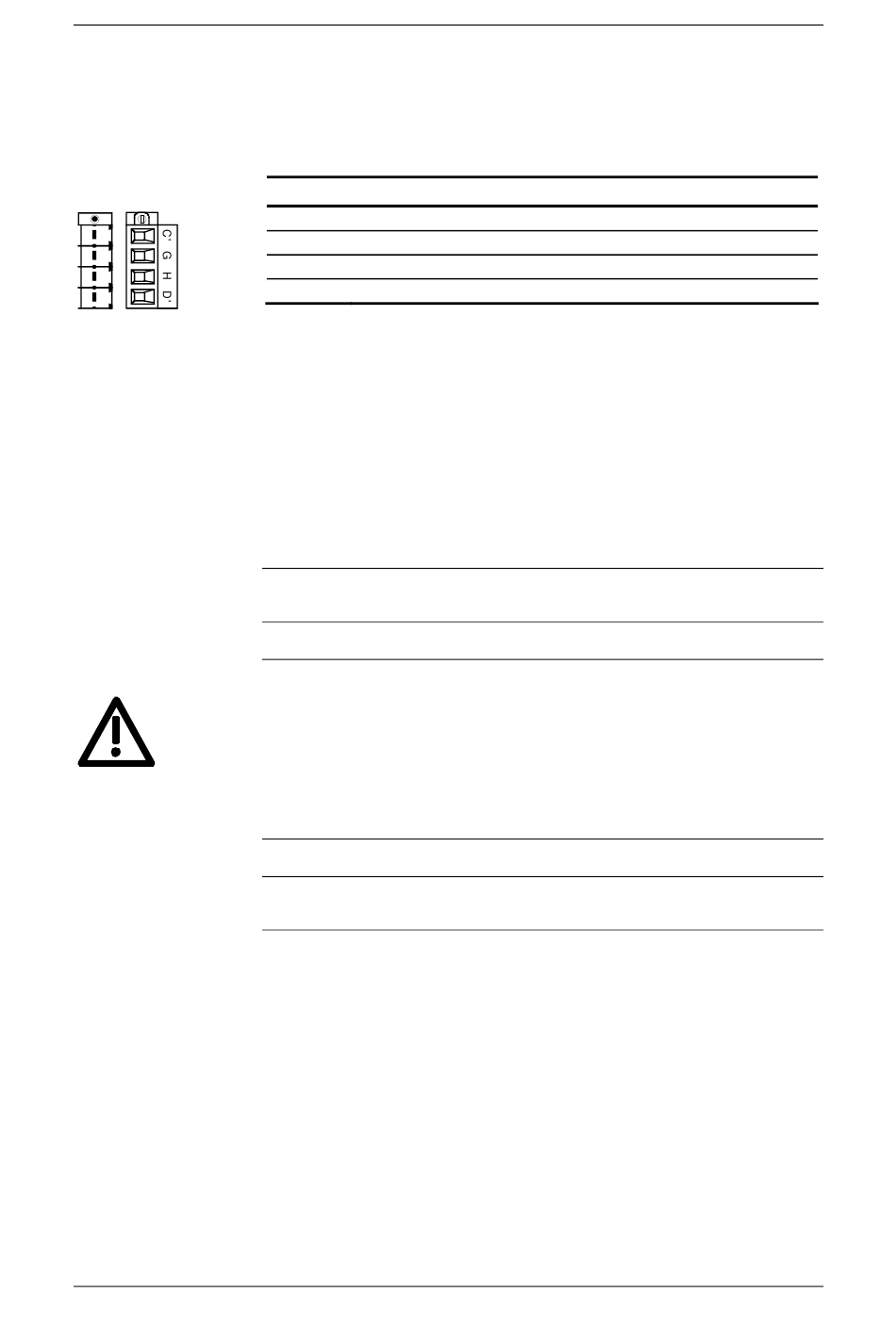

Les bornes pour la résistance de freinage externe et la précharge du
module à condensateurs se trouvent à la face supérieure du
convertisseur.
Borne
C´
G
H
D´
Section possible : 4 mm² (AWG 10)
A l'état monté, la borne D' se trouve à l'avant.
Tableau 7-4 Bornier pour résistance de freinage et précharge module condensateurs
Les câbles de raccordement des moteurs doivent être dimensionnés en
conformité avec la norme VDE 298 partie 2.
Après la fixation du bornier, le blindage du câble de raccordement du
moteur doit être connecté par une grande surface de contact à la tôle
de connexion du blindage.
Le connecteur sera fixé par vis au boîtier (tenue aux vibrations et
protection contre le débranchement intempestif).
♦ En fonctionnement, les bornes pour la précharge du module à
condensateurs sont toujours portées à la pleine tension du circuit
intermédiaire.
♦ Au cours de la précharge, les bornes sont traversées par le courant
de charge de tous les modules à condensateurs raccordés.
♦ Pour des raisons de protection, les conducteurs raccordés au
bornier X6 doivent avoir une section Cu de 4 mm
Longueur du câble entre le convertisseur et la résistance de freinage
externe < 15 m.
Instructions de service
Signification
Précharge module condensateurs
Résistance de freinage
Résistance de freinage
Précharge module condensateurs
Raccordement
2
!
7-7
