4 Réglages
Réglage du frein à étrier à tirage latéral
Fixation du câble de frein au support de frein

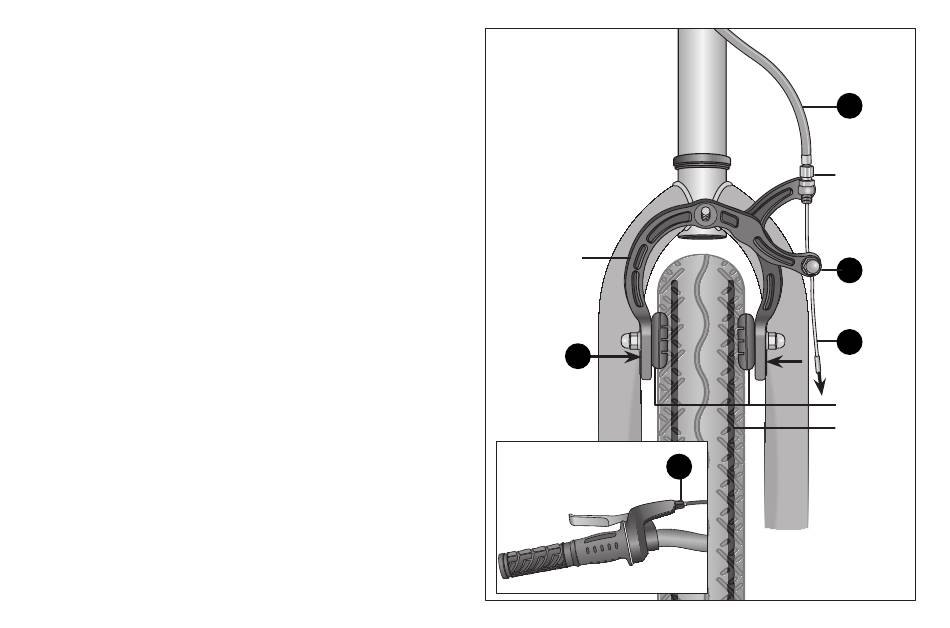

❶ Si le câble de frein est déconnecté au niveau de l'étrier, faites passer le
câble de frein à travers le barillet de réglage. Figure 4.8
❷ Desserrez le boulon d'ancrage du câble jusqu'à ce que vous puissiez voir un
espace suffisamment grand pour passer le fil du câble.
❸ Faites passer le fil du câble dans l'espace. Vissez manuellement le boulon
d'ancrage du câble suffisamment fermement pour maintenir le fil du câble.
❹ Vérifiez que l'extrémité du câble est logée dans le levier de frein.
❺ D'une main, serrez les bras de l'étrier jusqu'à ce que les deux patins de frein
entrent en contact avec la jante. Desserrez le boulon d'ancrage de câble
suffisamment pour permettre au fil du câble de se déplacer librement.
❻ Tout en maintenant l'étrier fermé, utilisez votre autre main pour serrer le
câble de frein (à travers le boulon d'ancrage du câble).
Vérifiez que l'extrémité du câble est logée dans le levier de frein et que le
dispositif de réglage du barillet du frein.
❼ Serrez le boulon d'ancrage du câble autant que possible manuellement,
puis, tout en appuyant sur les bras de l'étrier jusqu'à ce que les deux patins
de frein entrent en contact avec la jante, serrez complètement le boulon
d'ancrage du câble avec une clé polygonale de 10 mm. Remarque : Utilisez
le(s) barillet(s) de réglage pour régler avec précision la tension du câble de
frein. Le fait de tourner le barillet dans le sens horaire desserrera la tension
du câble de frein, tandis que le tourner dans le sens antihoraire, serrera la
tension du câble de frein. Figure 4.9
32
Frein à
machoires à
tirage latéral
5
Bras de
l'étrier
Le câble de frein se termine
4
au levier de frein
Figure 4.9
1
Câble de frein
Barillet de
réglage du
câble
2
Boulon
d'ancrage de
câble
3
Fil de câble
Patin de frein
Jante
Figure 4.8
