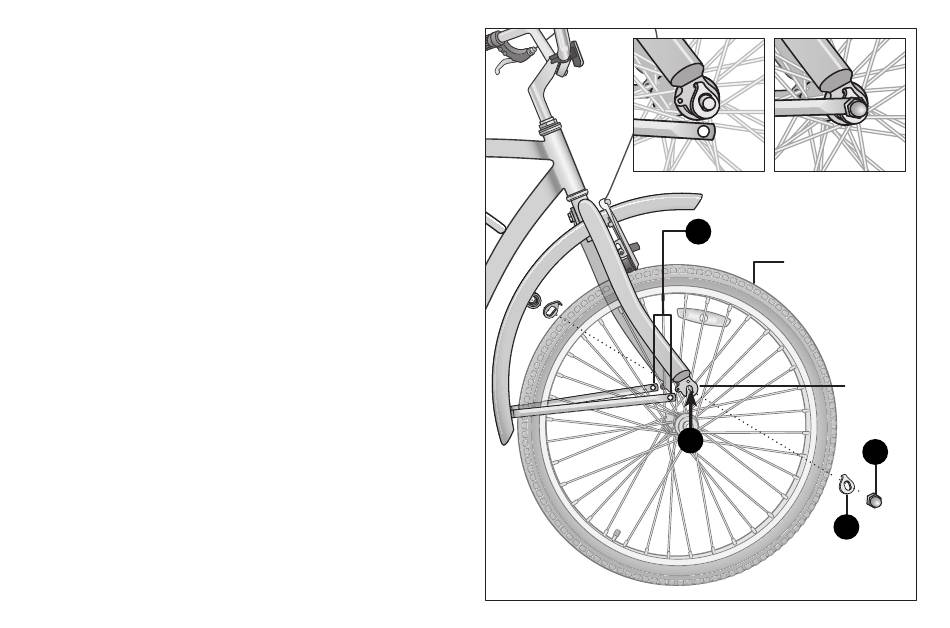

❺ Positionnez la roue avant entre les fourreaux de fourche reposant sur
l'intérieur des pattes de fourche. Important! Assurez-vous que la roue est
aussi centrée que possible entre les fourreaux de la fourche. Figure 3.8
❻ Placez la rondelle de retenue de l'agrafe sur l'axe et faites-la glisser contre
la patte de la fourche. Assurez-vous que l'extrémité du crochet se trouve
dans le petit trou de la patte de la fourche. Figure 3.9
❼ Insérez l'extrémité de chaque support de garde-boue sur la rondelle de
retenue du clip. Figure 3.10
❹ Placez deux écrous d'essieu extérieur et resserrez-les uniformément.
Resserrez un côté partiellement, puis resserrez l'autre côté et répétez
jusqu'à ce que les deux côtés soient serrés adéquatement. Veillez à ce que
la roue soit centrée entre les fourreaux de fourche
.
❾ Si la roue n'est pas centrée, desserrez l'écrou d'essieu du côté où l'écart
entre le pneu et le fourreau de fourche est le plus petit et poussez
manuellement la roue en position centrée; tenez la roue d'une main et
serrez l'écrou de l'essieu, puis vérifiez à nouveau. Répétez l'opération si
nécessaire pour vous assurer que la roue est centrée et bien serrée.
Assemblage 3
Figure 3.9
Figure 3.10
7
Supports de garde-boue
Roue centrée entre
les fourches
Patte
de fourche
Écrou
d'axe
5
6
Rondelle de
retenue du clip
Figure 3.8
8
21
21
