3. Tournez la lame pour faire passer la pointe qui est à
l'arrière à l'avant. Mesurez la distance
entre le plateau de coupe et le tranchant de la lame au
même endroit qu'au point 2. Les valeurs relevées
aux opérations 2 et
3 mm. Si la différence est supérieure à 3 mm, remplacez
la lame car elle est faussée ; voir Dépose de la lame.
Dépose et pose des lames
Remplacez la lame si elle a heurté un obstacle, et si elle est
déséquilibrée, usée ou faussée. Pour garantir le meilleur
rendement et le maximum de sécurité, utilisez toujours des
lames Toro d'origine. N'utilisez jamais les
lames d'autres constructeurs car elles peuvent être
dangereuses.
1. Relevez le plateau de coupe au maximum, serrez le
frein de stationnement, arrêtez le moteur et enlevez
la clé du commutateur d'allumage. Calez le
plateau de coupe pour l'empêcher de retomber
accidentellement.
2. Tenez la lame à son extrémité avec un chiffon ou un
gant épais. Enlevez le boulon, la coupelle de protection
et la lame de l'axe de pivot
1. Boulon de lame
3. Fixez la lame (la partie relevée vers le plateau de coupe)
avec la coupelle de protection et le boulon. Serrez le
boulon de la lame à un couple de 115 à 149 Nm.
Important: Pour obtenir une coupe correcte, la
partie relevée de la lame doit être dirigée vers
l'intérieur du plateau de coupe.
3 ne doivent pas différer de plus de
(Figure 30).
2
1
G010555

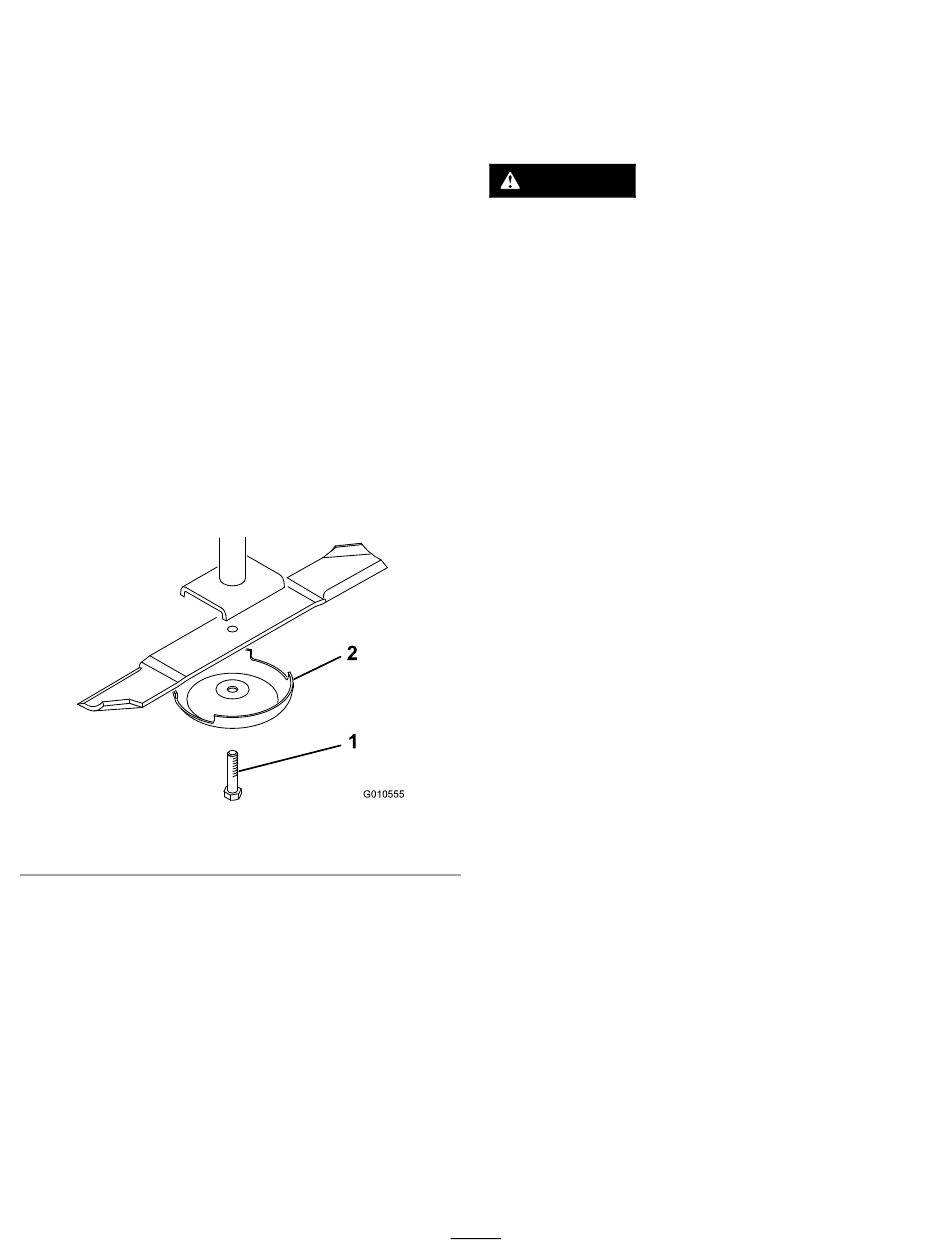

Figure 30
2. Coupelle de protection
Contrôle et affûtage de(s)
lame(s)
Périodicité des entretiens: À chaque utilisation ou une fois
par jour
Toutes les 50 heures
DANGER
Une lame usée ou endommagée peut se briser et
projeter le morceau cassé vers l'utilisateur
ou des personnes à proximité, et leur infliger des
blessures graves ou mortelles.
• Inspectez la lame régulièrement.
• N'essayez pas de redresser une lame
faussée.
• Ne soudez jamais une lame brisée ou fendue.
• Remplacez toute lame usée ou endommagée par
une lame Toro neuve afin de garantir la sécurité
continue du produit.
Deux parties bien précises doivent être examinées lors du
contrôle et de l'entretien de la lame : la partie relevée et
le tranchant. Le tranchant comme la partie relevée (à savoir la
partie à l'opposé du tranchant) contribuent tous deux à
assurer la qualité de la coupe. La partie relevée est importante,
car elle redresse l'herbe et permet d'obtenir
une coupe nette. Toutefois, elle a tendance à s'user
progressivement au cours de l'utilisation normale.
L'usure de la partie relevée réduit la qualité de la coupe,
bien que les tranchants de la lame restent vifs. Le tranchant
de la lame doit être bien aiguisé pour couper l'herbe
nettement, sans l'arracher. Si la lame est émoussée,
l'herbe coupée a tendance à brunir et à être déchiquetée
sur les bords. Affûtez les tranchants pour remédier à cela.
1. Placez la machine sur une surface plane et horizontale.
Relevez le plateau de coupe, serrez le frein de
stationnement, placez la pédale de déplacement à la
position neutre, placez le levier de PDF en position
désengagée, arrêtez le moteur et enlevez la clé du
commutateur d'allumage.
2. Examinez attentivement les tranchants de la lame,
particulièrement au point de rencontre des parties plane
et relevée (Figure
peuvent éroder le métal à cet endroit, c'est
pourquoi il est important de contrôler l'état de
la lame avant d'utiliser la machine. Remplacez la
lame si elle est usée
24
31). Le sable et les matières abrasives
(Figure 31) ; voir Dépose de la lame.
