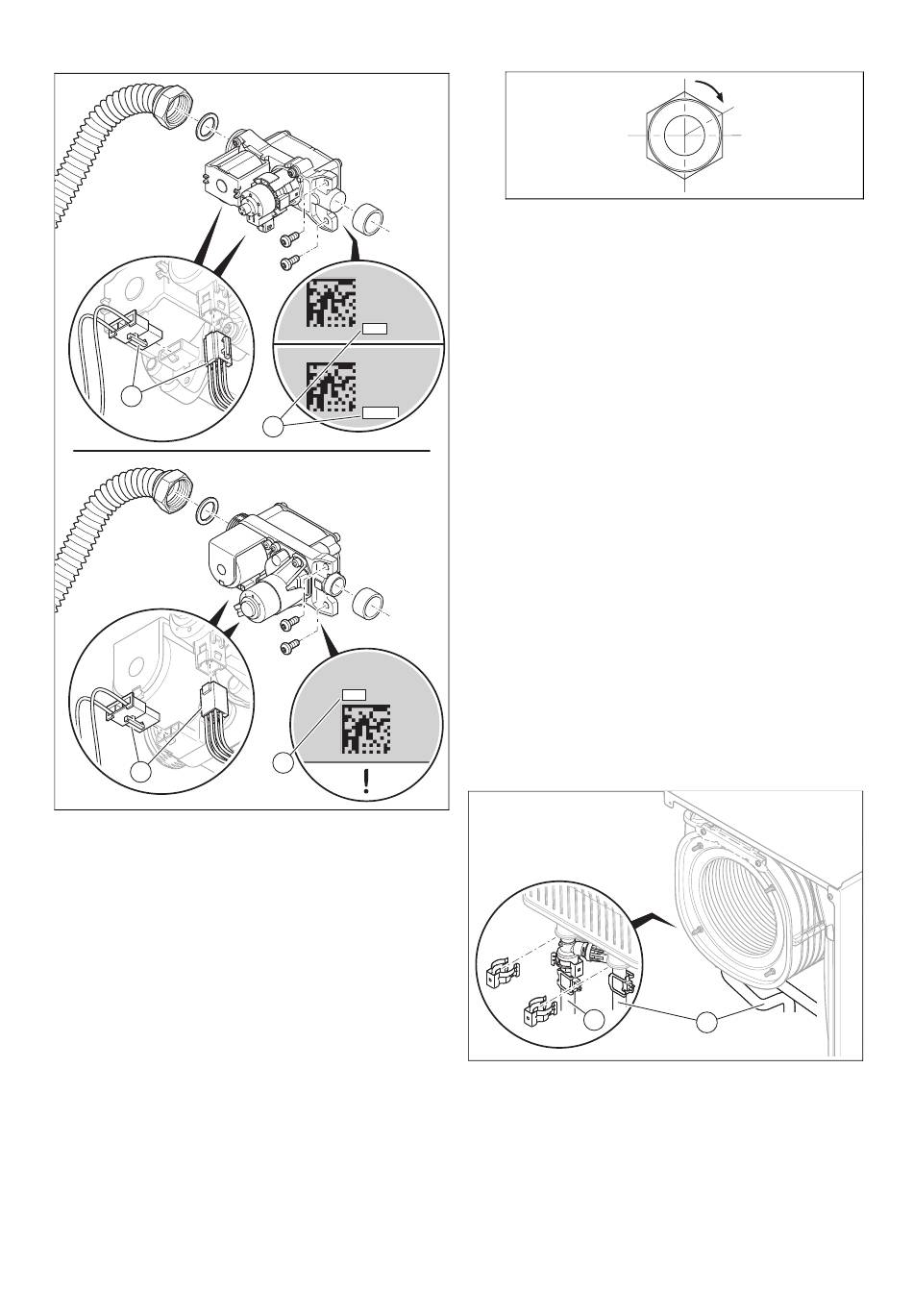

11.7.6 Remplacement du mécanisme gaz
Démontage du mécanisme gaz
2
2
1. Débranchez les deux connecteurs (2) du mécanisme
gaz.
2. Dévissez l'écrou-raccord du mécanisme gaz.
3. Dévissez les deux vis de fixation du mécanisme gaz
sur le ventilateur.
4. Retirez le mécanisme gaz.
5. Relevez le décalage (1) qui figure sur la face arrière
ou le dessous du nouveau mécanisme gaz et notez la
valeur.
Montage du mécanisme gaz
6. Mettez le mécanisme gaz en place. Profitez-en pour
changer tous les joints.
7. Fixez le mécanisme gaz sur le ventilateur avec les
deux vis.
–
Couple de serrage: 5,5 Nm
Alternative 1:
8.
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
106
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
xxxxxx
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxxxx
1
xxxxxxxxxx
xxxxxx
xxxxxxxx
xxx
1
–
Couple de serrage: 40 Nm
Alternative 2:
8.
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage : 15 Nm + 60°
9. Branchez les deux connecteurs du mécanisme gaz.
10. Vérifiez l'étanchéité du mécanisme gaz et des raccor-
dements. (→ Chapitre 7.13)
11. Montez la protection avant. (→ Chapitre 7.9.3)
12. Allumez le produit. (→ Chapitre 7.2)
13. Si le décalage relevé comporte 5 caractères, réglez le
code diagnostic D.052 sur les 3 premiers caractères.
(→ Chapitre 6.3)
14. Si le décalage relevé comporte 3 caractères, réglez le
code diagnostic D.052. (→ Chapitre 6.3)
15. Si le produit est réglé sur le type de gaz « gaz de pé-
trole liquéfié » et que le décalage relevé comporte 5
caractères, réglez le code diagnostic D.182 sur les 2
derniers caractères. (→ Chapitre 6.3)
16. Quittez les codes diagnostic. (→ Chapitre 6.3.1)
17. Contrôlez la teneur en CO₂ et en O₂.
(→ Chapitre 7.9.4)
11.7.7 Remplacement de l'échangeur de chaleur
1. Démontez la pièce de raccordement pour conduit du
système ventouse. (→ Chapitre 5.7.2.1)
2. Démontez l'habillage latéral. (→ Chapitre 11.7.2)
3. Démontez le module compact thermique.
(→ Chapitre 10.4.1)
2
4. Retirez les agrafes du tube de départ (1) et du tube de
retour (2).
5. Déconnectez les tubes de départ/retour de l'échangeur
thermique.
Notice d'installation et de maintenance 0020282299_03
