Vaillant ecoTEC exclusive VC 15CS/1-7 I Notice D'utilisation Et De Maintenance page 156

2
1

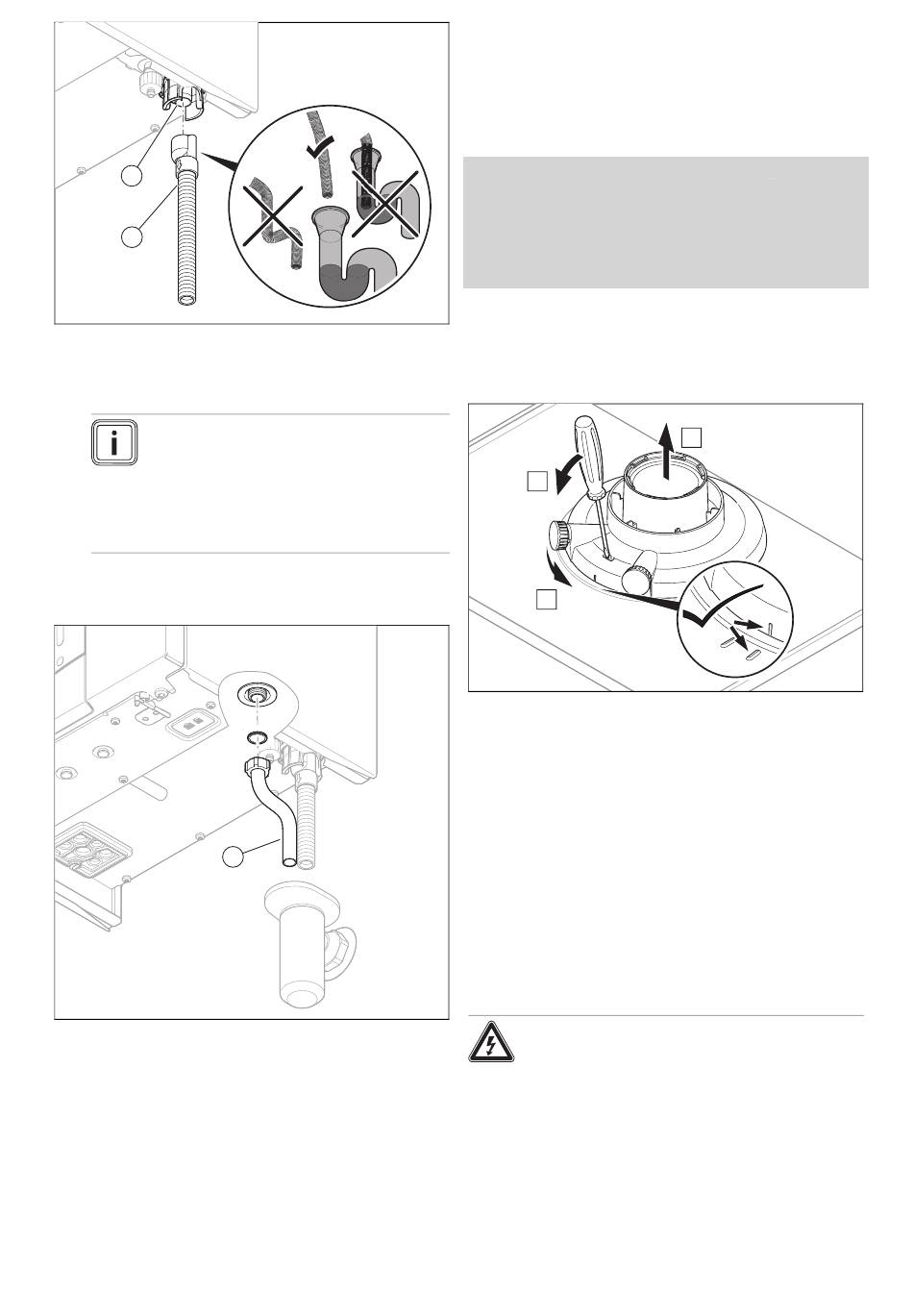

1. Riempire il sifone della condensa. (→ Capitolo 7.8)
2. Installare il flessibile di scarico della condensa fornito in
dotazione (1) sul sifone (2).
Avvertenza
Se non si installa il flessibile di scarico della
condensa fornito in dotazione, per la tuba-
zione di scarico della condensa utilizzare
solo flessibili/tubi in materiale resistente agli
acidi (ad es. materiale plastico polipropilene
PP resistente agli acidi).
5.6 Montaggio del tubo di scarico sulla valvola di
sicurezza
1. Installare il tubo di scarico (1) per la valvola di sicu-
rezza in modo che esso non disturbi la rimozione e il ri-
montaggio dell'elemento inferiore del sifone.
2. Accertarsi che l'estremità del tubo sia visibile e che, nel
caso di fuoriuscita di acqua o vapore, ciò non provochi
ferite a persone o danni a componenti elettrici.
156
1
5.7 Impianto aria-fumi
5.7.1 Montare il condotto aria-fumi e collegarlo
1. Per sapere quali condotti aria-fumi utilizzare per le
tubazioni dell'aria/dei fumi certificate per il sistema, fare
riferimento alle istruzioni di montaggio per il condotto
aria-fumi fornite in dotazione.
Condizione: Installazione in locale umido
▶
Collegare assolutamente il prodotto a un impianto aria-
fumi a camera stagna. L'aria comburente non va prele-
vata dal luogo d'installazione.
▶
Montare il condotto aria-fumi conformemente alle istru-
zioni di montaggio allegate.
5.7.2 Eventuale sostituzione dell'elemento di
raccordo standard per il condotto aria-fumi
5.7.2.1 Smontaggio dell'elemento di raccordo
standard per il condotto aria-fumi
A
B
5.7.2.2 Montaggio dell'elemento di raccordo
per condotto aria-fumi ⌀ 60/100 mm o
⌀ 80/125 mm
1. Smontare l'elemento di raccordo standard per il con-
dotto aria-fumi. (→ Capitolo 5.7.2.1)
2. Inserire l'elemento di raccordo alternativo. Fare atten-
zione agli elementi di aggancio.
3. Ruotare l'elemento di raccordo standard in senso ora-
rio fino farlo scattare in sede.
5.8 Impianto elettrico
L'impianto elettrico deve essere eseguito esclusivamente da
un tecnico elettricista.
Il prodotto deve essere messo a terra.
Pericolo!
Pericolo di morte per folgorazione!
Sui morsetti di collegamento della rete L e N
è presente una tensione anche con interrut-
tore generale dell'apparecchio disinserito:
▶
Staccare il prodotto dalla tensione disat-
tivando tutte le linee di alimentazione di
corrente su tutti i poli (dispositivo di sepa-
razione elettrico con un'apertura di con-
Istruzioni per l'installazione e la manutenzione 0020282299_03
C
