Montaggio

4.1

Controllo della fornitura

Quantità Denominazione
Apparecchio a condensazione
1
1 Sacchetto con: supporto dell'apparecchio,
sacchetto con materiale di fissaggio, sac-
chetto con accessori per il montaggio, tubo
di scarico per la valvola di sicurezza, sac-
chetto con sifone della condensa e anello di
sicurezza, sacchetto con valvola di riempi-
mento
Sacchetto con tubo di scarico e raccordo a
1
vite per la valvola di sicurezza
2 Isolamento acustico
1 Tubo flessibile per lo scarico della condensa
con apertura di ventilazione, accessorio
1 Kit documentazione
4.2

Distanze minime

C C
Condotto aria-fumi ⌀ 60/100 mm: 248 mm
A
Condotto aria-fumi ⌀ 80/80 mm: 220 mm
Condotto aria-fumi ⌀ 80/125 mm: 276 mm
B 180 mm
C 5 mm
D 500 mm
0020282299_03 Istruzioni per l'installazione e la manutenzione
D
Distanza minima
4.3

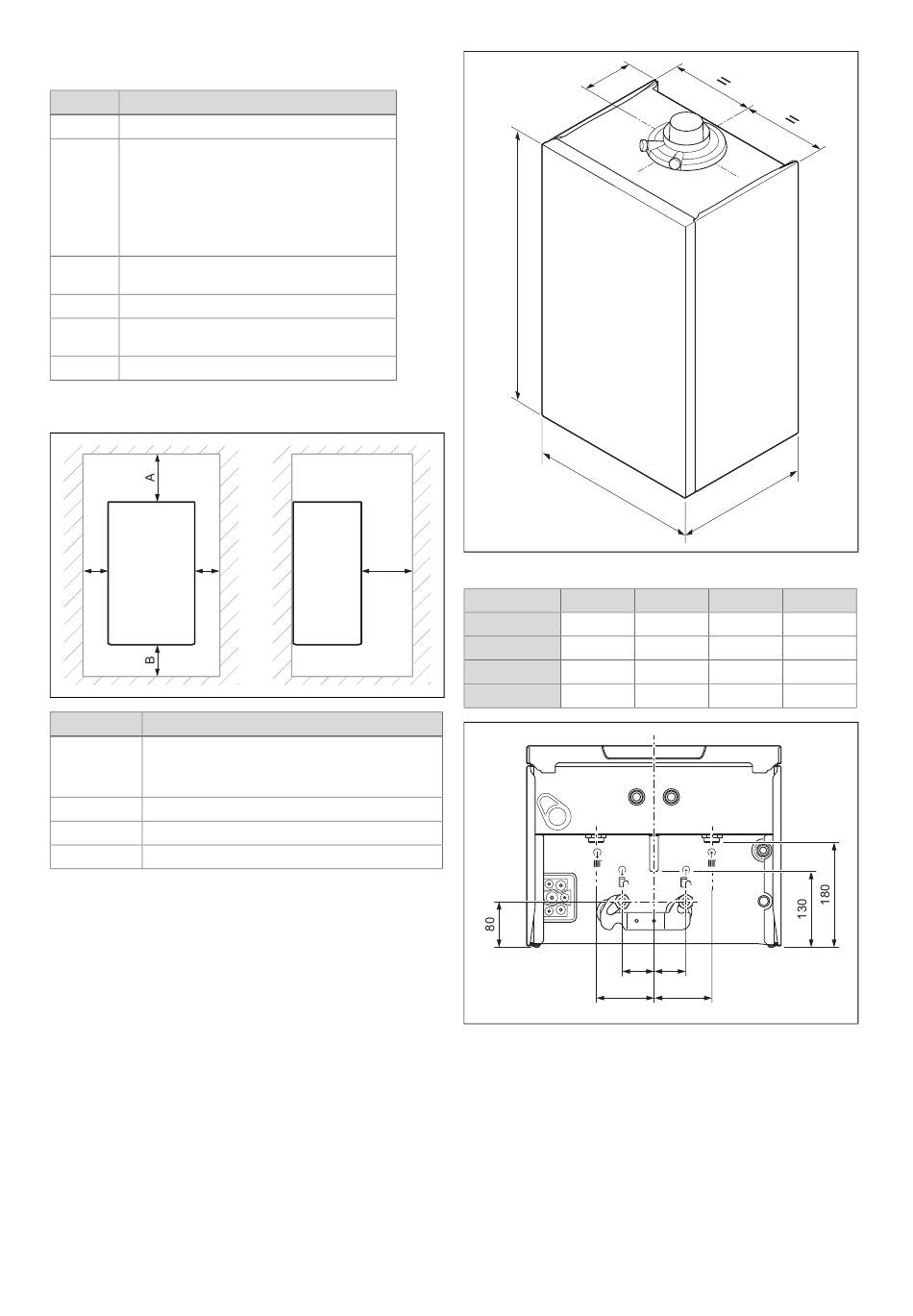

Dimensioni del prodotto

A
D
C
Dimensioni
A
VC 15 125 mm
VC 20 125 mm
VC 25 125 mm
VC 30
125 mm
55
100
B
B C D
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
55
100
153
