INSTALLATION
Montage du robinet gaz
et des prises d'eau
Montage de l'appareil
12
65
1
57
2
25
86,5

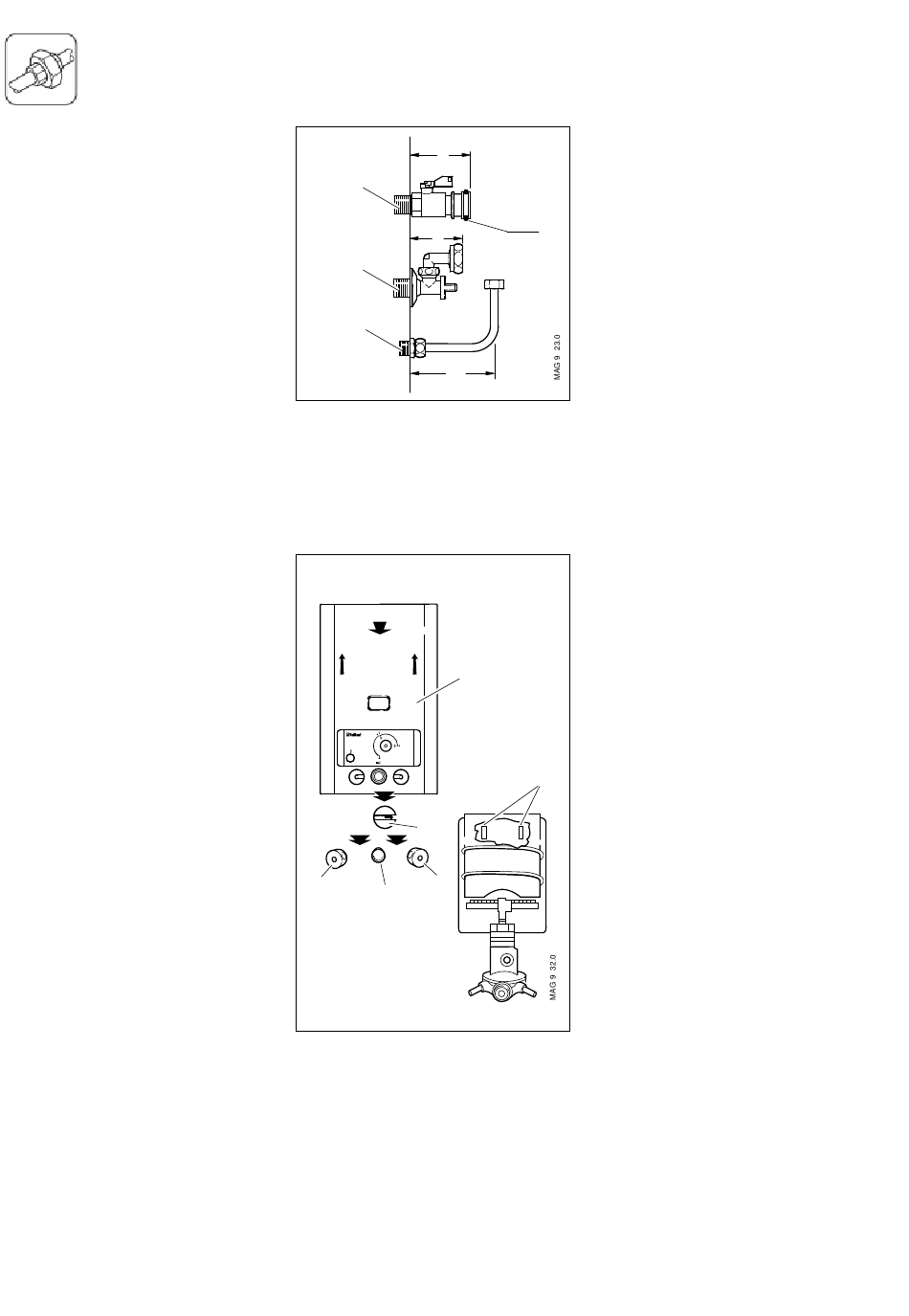

Fig. 8.1
22
4
3
7
6
Fig. 8.2
•
Visser à fond le robinet gaz (1)
dans la canalisation gaz, à 65 mm
du mur crépi ou carrelé.
•
Visser à fond le robinet d'arrêt
d'eau froide (2) dans la canalisa-
O-Ring
tion d'eau froide, à 57 mm du mur.
•
Pour les puisages d'eau à distance,
visser à fond la conduite d'eau
chaude (25) à la conduite d'eau
chaude, à 86,5 mm du mur.
•
Retirer tous les boutons de comman-
de.
•
Faire basculer l'habillage de
l'appareil (22) vers l'avant, puis
pousser la vers le haut.
•
Accrocher l'appareil à l'aide des
ouvertures de la paroi arrière (21)
aux crochets.
21
