Regulation Couple; Freq Critiques - ABB ACS50 Manuel De L'utilisateur

Liste complète
N° Nom/Valeur
24 REGULATION
COUPLE
2401 RAMP MONT
COUPLE
0.00...120.00 s Temps
2402 RAMP DESC
COUPLE
0.00...120.00 s Temps
25 FREQ
CRITIQUES
2501 SEL FREQ
CRITIQ
NON
OUI
2502 LIM BASSE
VC1
0.0...500.0 Hz /
0...30000 tr/min
2503 LIM HAUTE
VC1
Description
Variables de régulation de couple
Définition du temps de rampe de montée en couple (=
temps mini pour augmenter la référence du couple nul au
couple nominal moteur).
Définition du temps de rampe de descente en couple (=
temps mini pour ramener la référence du couple nominal
moteur au couple zéro).
Plages de vitesses à sauter par le variateur.
Activation/désactivation de la fonction de saut de vitesses
critiques. La fonction des vitesses critiques évite des plages
de vitesse spécifiques.

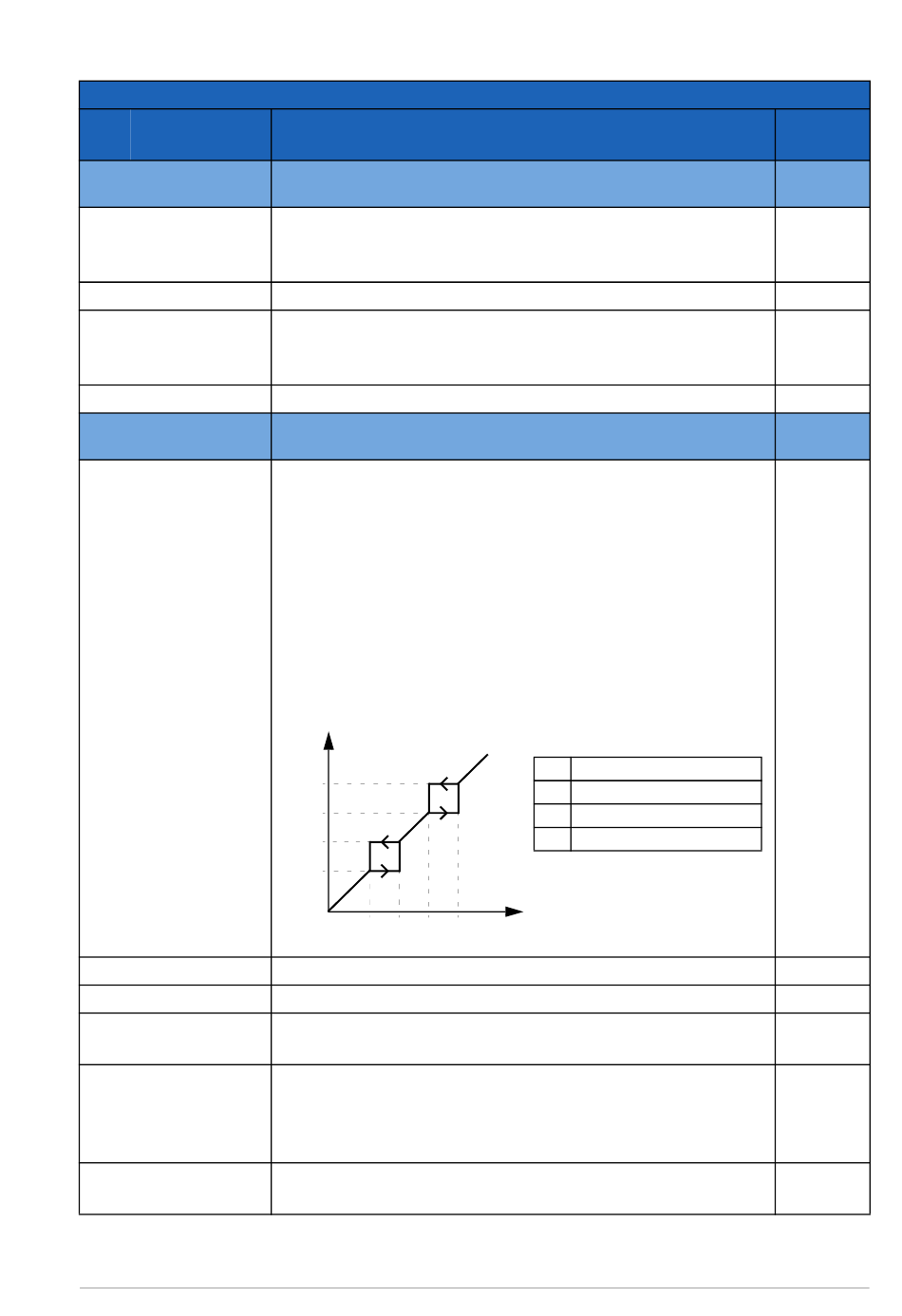

Exemple : un ventilateur est caractérisé par des vibrations
importantes entre 18 et 23 Hz, et entre 46 et 52 Hz. Pour
que le variateur saute ces plages de vitesses, vous devez :
• activer la fonction de saut des vitesses critiques ;
• définir les plages de vitesses à sauter comme illustré à la
figure suivante.
f (Hz)
sortie
52
46
23
18
1 2 3 4
Fonction désactivée
Fonction activée
Définition de la limite basse de la plage de
vitesses/fréquences critiques 1.
Limite en tr/min ou en Hz si le paramètre
MOTEUR est réglé sur SCALAIRE. Cette valeur ne peut
être supérieure à la limite haute réglée de la plage
(paramètre 2503 LIM HAUTE
Définition de la limite haute de la plage de
vitesses/fréquences critiques 1.
Signaux actifs et paramètres 239
1 Par. 2502 = 18 Hz
2 Par. 2503 = 23 Hz
3 Par. 2504 = 46 Hz
4 Par. 2505 = 52 Hz
f (Hz)
référence
9904 CONTRÔLE
VC1).
Prér.
EqBT
0.00 s
1 = 0.01 s
0.00 s
1 = 0.01 s
NON
0
1
0.0 Hz /
1 tr/min
1 = 0.1 Hz
/ 1 tr/min
0.0 Hz /
1 tr/min
