5.17 RÉGLAGE UNITÉ FREE COOLING
Le paramètre « Type machine » (Configuration fabricant - Type machine) permet de configurer le type de réglage de la
température avec système de free cooling à eau ou à air (Free Cooling).
Les unités avec système de free cooling utilisent l'air extérieur pour refroidir gratuitement le milieu, lorsque cela est possible,
et en garantissant la sécurité de fonctionnement grâce à un circuit de refroidissement secondaire.
Le système de Free Cooling peut être direct (introduction d'air extérieur) ou indirect (au moyen du circuit hydraulique). Le
circuit secondaire peut être à expansion directe avec condenseur à air ou à eau intégré (Free Cooling DX) ou à eau réfrigérée avec
vanne de réglage modulante (Free Cooling CW).
5.17.1 RÉGLAGE SYSTÈME FREE COOLING
Le système de free cooling est géré par la détection de la température de l'air extérieur ou de l'eau à l'entrée de l'unité. Le
paramètre « Température eau IN 1/Free cooling » (Configuration fabricant - Sondes) permet de configurer la sonde de détection de
la température de free cooling.
Le réglage activera le fonctionnement en free cooling quand la fonction suivante sera valable :
Quand les systèmes de free cooling est actif, le réglage de température sera effectué en réglant, par signal de commande
0-10 V, la soupape ou la vanne de free cooling. Les figures suivantes représentent le diagramme de commande du composant de free
cooling avec le réglage proportionnel de température :
Si le système free cooling devait ne pas être suffisant pour le réglage de température, et si la demande de refroidissement
atteignait 50%, SURVEY activera le circuit secondaire. Une fois que le circuit secondaire sera activé, ils réglera la température comme
3
indiqué dans les chapitres précédents (expansion directe ou eau réfrigérée), tandis que le signal de free cooling restera à 100 %.
En cas de réglage de la température de refoulement et si la température de Free Cooling est très proche du point de consigne
de température (1,0 °C par défaut), le réglage de Free Cooling sera effectué entre 0% et 4% de la bande proportionnelle en anticipant
le démarrage des composants secondaires.
Quand la température de l'air extérieur ne sera plus en mesure de faire fonctionner le free cooling, et que donc la fonction
ne sera plus valable, l'unité fonctionnera seulement en réglant le circuit secondaire. Pour plus de détails, se référer aux chapitres
précédents (expansion directe ou eau réfrigérée).
5.17.2 FORÇAGE SYSTÈME FREE COOLING
Afin que le système de free cooling reste toujours actif, il est possible de configurer une entrée numérique comment créer
de forçage du système free cooling.
Le paramètre « Entrée configurable (1-2-3-4-5) » (Configuration fabricant - Entrées numériques) permet de configurer
l'une des cinq entrées pour forcer le fonctionnement du free cooling, aussi bien toujours allumé que toujours éteint.
88 MANUEL TECHNIQUE

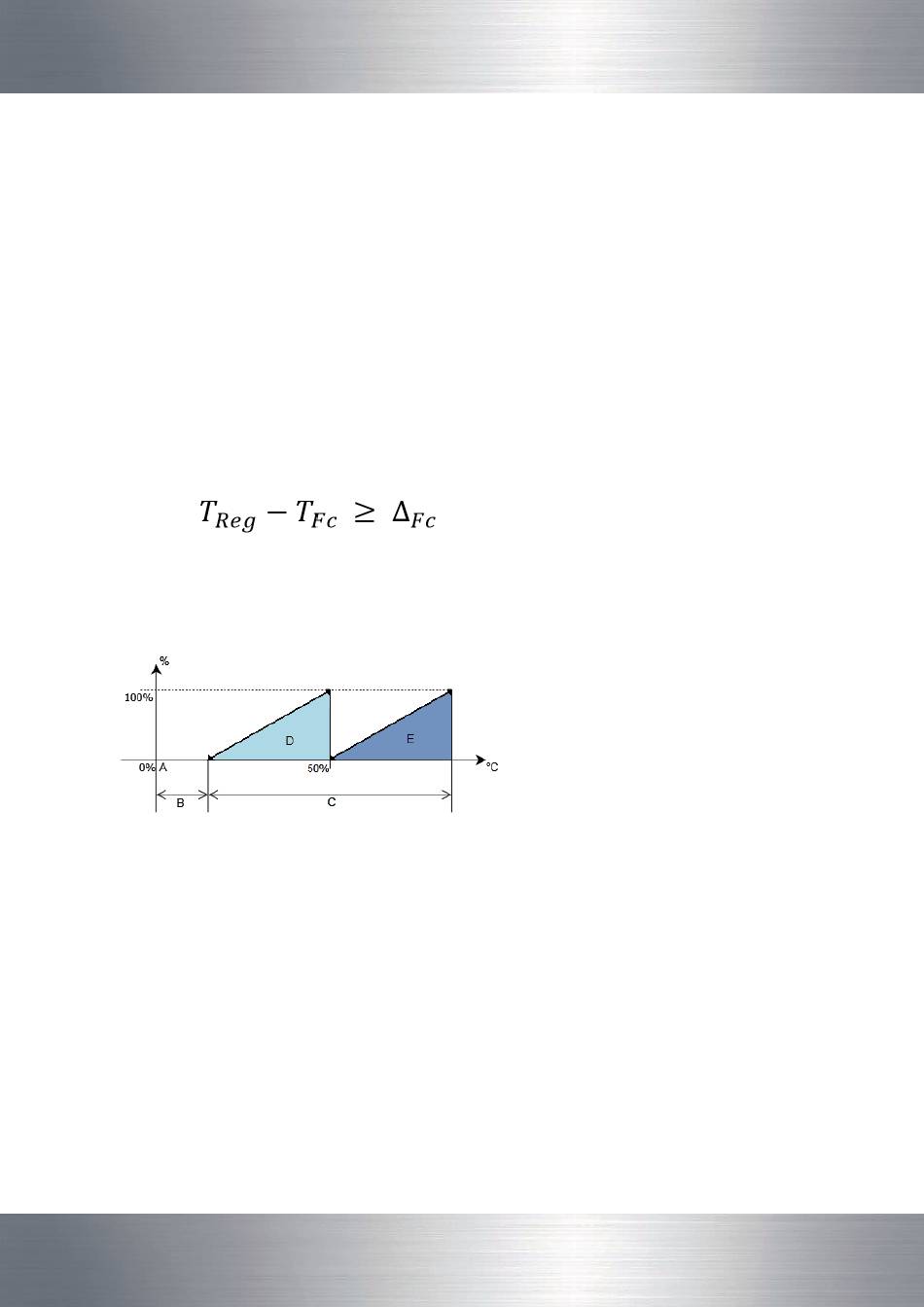

Où :
• T
est la température réglée
Reg
• T
est la température de free cooling
Fc
• ∆ est le paramètre « Delta activation
Fc
free cooling" (Configuration utilisa-
teur -FC & TS)
A Point de consigne Température (Menu
principal - Point de consigne)
B Zone morte température (Configuration
fabricant - Zone morte)
C Bande proportionnelle (Configuration
utilisateur - Température)
D Réglage free cooling
E Réglage source secondaire
