CLOSE CONTROL AIR CONDITIONERS
3 INTERFACE UTILISATEUR DU SYSTÈME SURVEY
3.1

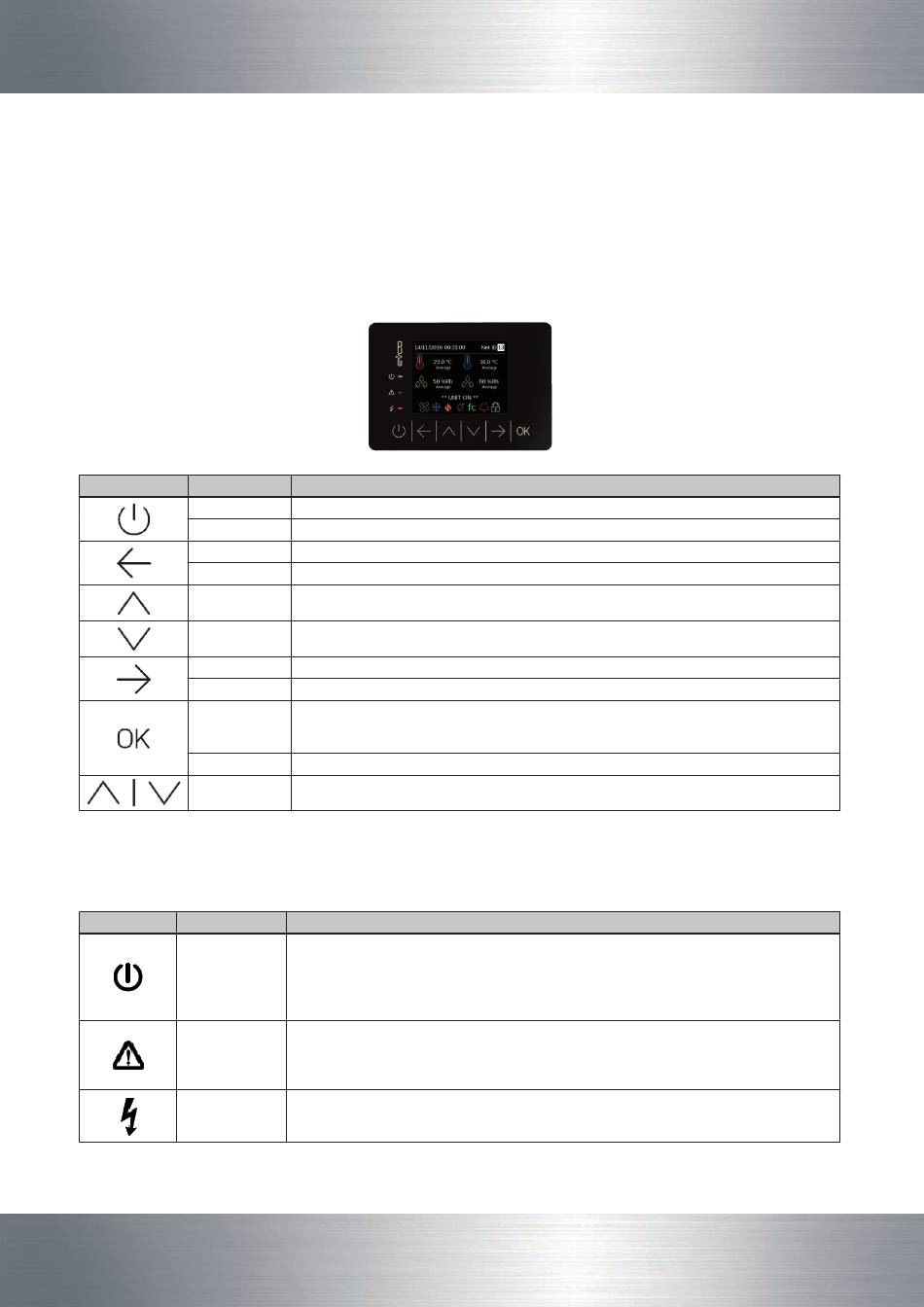

TERMINAL UTILISATEUR EPJGRAPH

Le terminal utilisateur est équipé d'un écran LCD graphique, résolution 320 x 240 pixels, 16 couleurs, police intégrée et
6 touches tactiles capacitives (avec fonctions prédéfinies).
3.1.1

CLAVIER DU TERMINAL UTILISATEUR EPJGRAPH

Le terminal utilisateur contient des touches ayant des fonctions spécifiques, décrites dans le tableau suivant.
Touche Nom
ESC
ON-OFF
GAUCHE
ALARME
HAUT
BAS
DROITE
ACCUEIL
OK
MENU
HAUT + BAS
3.1.2

LED DE SIGNALISATION DU TERMINAL UTILISATEUR VGRAPH

Le terminal utilisateur contient des LED ayant des fonctions spécifiques, décrites dans le tableau suivant.
Touche Couleur
Vert
Rouge
Orange
22 MANUEL TECHNIQUE
Appuyer dessus pour quitter les menus et la modification des paramètres.
Appuyer longtemps sur cette touche pour allumer ou arrêter l'unité.
Appuyer dessus pour faire défiler vers la gauche les pages d'état de l'unité.
Appuyer longtemps dessus pour accéder au menu des alarmes actives.
Appuyer dessus pour faire défiler vers le haut les pages associées à un même groupe ; si le cur-
seur se trouve au-dessus d'un champ de configuration, elle permet d'en augmenter la valeur.
Appuyer dessus pour faire défiler vers le bas les pages associées à un même groupe ; si le
curseur se trouve au-dessus d'un champ de configuration, elle permet d'en diminuer la valeur.
Appuyer dessus pour faire défiler vers la droite les pages d'état de l'unité.
Appuyer longtemps dessus pour revenir à la page d'accueil.
Appuyer dessus pour modifier un paramètre et confirmer la valeur configurée. Dans le menu
des alarmes actives, appuyer dessus pour faire défiler les alarmes et appuyer longtemps des-
sus pour effacer les alarmes actives.
Appuyer longtemps dessus pour accéder à la page du menu principal.
Appuyer longtemps dessus pour débloquer le clavier du terminal utilisateur.
LED fonctionnement :
• Si elle est allumée, l'unité est ON
• Si elle clignote, l'unité est éteinte à distance ou pour alarme grave ou en veille (Réseau
local)
• Si elle est éteinte, l'unité est OFF
LED alarme :
• Si elle est allumée, une alarme ayant déjà été vue est en cours
• Si elle clignote, une nouvelle alarme est en cours
• Si elle est éteinte, aucune alarme n'est en cours
LED alimentation :
• Si elle est allumée, le dispositif est sous tension
• Si elle est éteinte, le dispositif n'est pas sous tension
