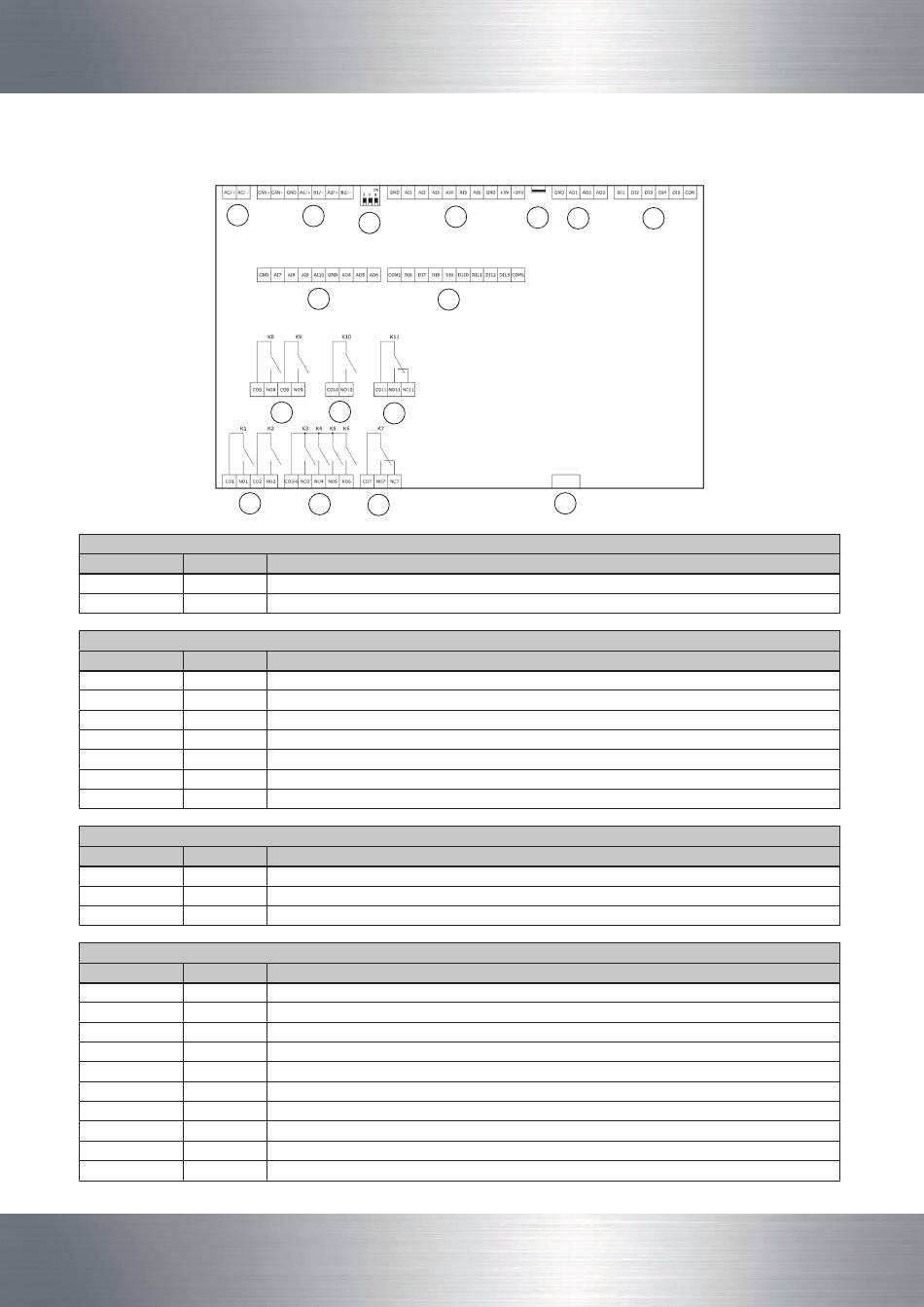

2.2 DESCRIPTION ENTRÉES-SORTIES DE LA CARTE BASE DE GESTION E/S C-PRO3
La liste ci-dessous indique la signification des entrées et des sorties de la carte base de gestion E/S C-PRO3.
A
O
Nom Type
AC/+ 24 V AC
AC/-
24 V AC
B - Port RS485 Modbus Slave - Port RS485 Modbus Master - Port CANbus
Nom Type
CAN +
-
CAN - -
GND -
A1/+
-
B1/- -
A2/+ -
B2/-
-
Nom Type
CAN LT
-
RS485 LT1 -
RS485 LT2
-
Nom Type
GND
-
AI 1 0-5 V DC
AI 2 4-20 mA
AI 3
4-20 mA
AI 4 NTC
AI 5
NTC
AI 6
NTC
GND -
+5 V
5 V DC
VS
12 V DC
10 MANUEL TECHNIQUE
B
C
H
M
L
N
P
Q
A - Alimentation - Port RS485 Modbus Slave - Port CANbus
Entrée alimentation
Entrée alimentation
Signal + port CANbus
Signal - port CANbus
Masse port CANbus, RS485 Modbus Master et RS485 Modbus Slave
Signal + port RS485 Modbus Master
Signal - port RS485 Modbus Master
Signal + port RS485 Modbus Slave
Signal - port RS485 Modbus Slave
C - Microrupteurs résistances de terminaison
Terminaison port CANbus
Terminaison port RS485 Modbus Slave
Terminaison port RS485 Modbus Master
D - Entrées analogiques 1... 6
Commun entrées analogiques
Capteur de pression d'air/Sonde de température d'eau IN 2
Capteur d'hygrométrie IN (Environnement)
Capteur d'hygrométrie OUT (Refoulement)/Sonde de température d'eau OUT 2
Capteur de température d'air IN (Environnement)
Capteur de température d'air OUT (Refoulement)
Sonde de température d'eau IN 1/Température Free Cooling
Commun entrées analogiques
Alimentation stabilisée transducteurs ratiométriques 0-5 V (5 VDC, 60 mA max.)
Alimentation transducteurs 0-20 mA/4-20 mA/0-10 V (12 VDC, 120 mA max.)
