5.6.4
RÉGLAGE DES VENTILATEURS MODULANTS À DÉBIT D'AIR CONSTANT
Le paramètre « Type de réglage » (Configuration fabricant - Ventilation) permet de configurer le réglage des ventilateurs de
manière à moduler la vitesse en fonction du débit d'air, afin de le maintenir constant par rapport au paramètre « Point de consigne
débit » (Configuration utilisateur - Ventilation).

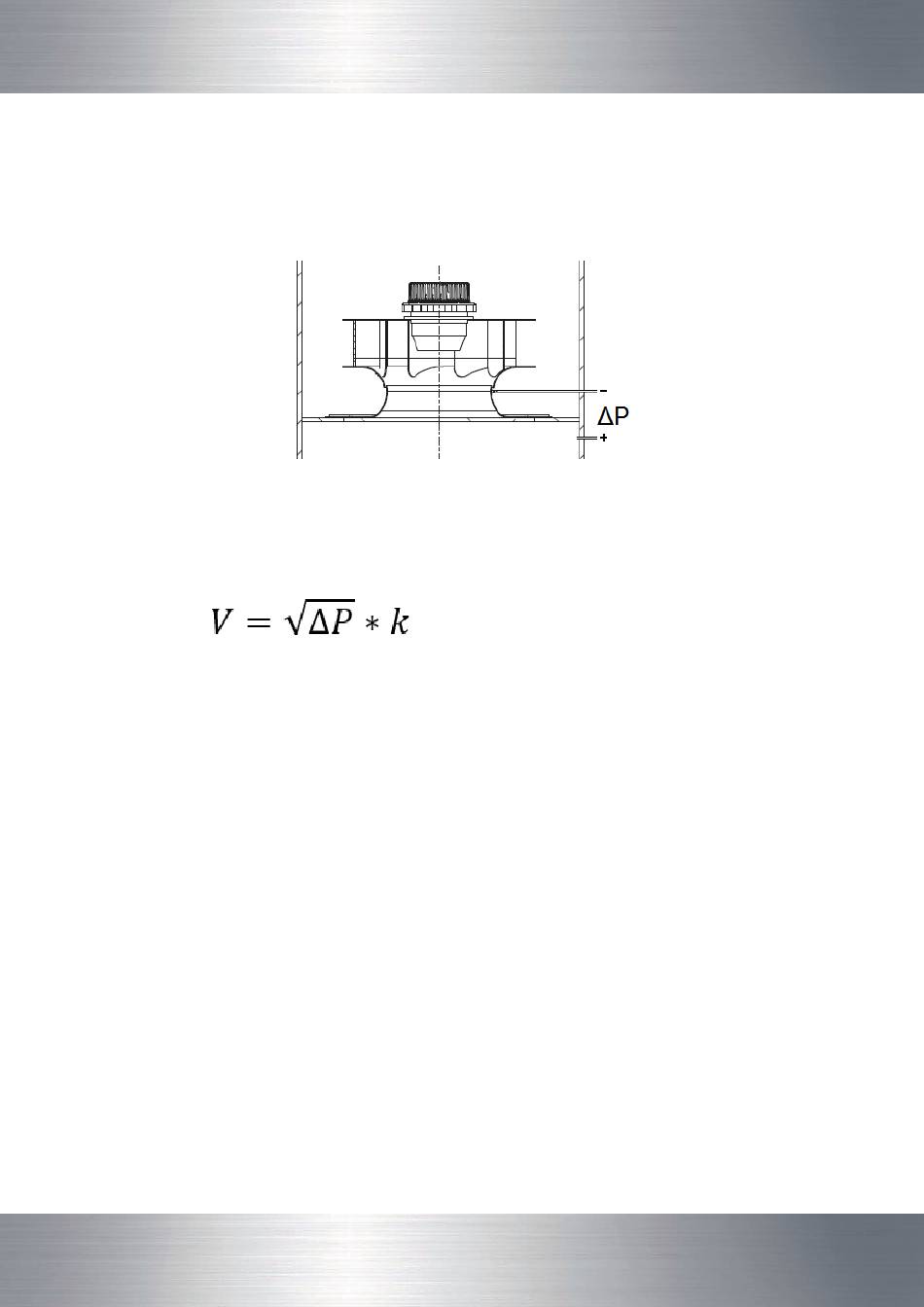

Afin de pouvoir calculer le débit d'air, l'unité doit avoir une sonde analogique de pression différentielle d'air installée à l'in-
térieur de la machine et raccordée à la bouche du ventilateur.
Le paramètre « Pression différentielle d'air » (Configuration fabricant - Sondes) permet de configurer la présence de la
sonde analogique de pression différentielle d'air.
Le débit sera calculé sur la base de la formule mathématique suivante :
La vitesse du ventilateur sera augmentée ou diminuée afin d'atteindre la valeur du point de consigne. Une zone morte de
100 m
/h permet de stabiliser la vitesse du ventilateur.
3
Le paramètre « Vitesse minimale » (Configuration fabricant - Ventilation) permet de configurer la vitesse de fonctionne-
ment minimale à laquelle le ventilateur pourra être réglé.
Le paramètre « Vitesse maximale » (Configuration fabricant - Ventilation) permet de configurer la vitesse de fonctionne-
ment maximale à laquelle le ventilateur pourra être réglé.
Ce type de réglage est optimal pour garantir un délit constant même en cas de pertes de charge du système variable (p. ex.
Filtres sales) qui pourraient le réduire de manière considérable.
Où :
•
V est le débit d'air (volume) en m
•
∆P est la différence de pression mesurée
•
K est le coefficient caractéristique du ven-
tilateur, paramètre « Coefficient calcul dé-
bit d'air » (Configuration fabricant - Venti-
lation)
RÉGULATEUR ÉLECTRONIQUE SURVEY
/h
3
57
