CLOSE CONTROL AIR CONDITIONERS
5.10.24 GESTION DE LA GRAVITÉ DES ALARMES DES COMPRESSEURS
Le paramètre « Gravité alarme compresseurs » (Configuration fabricant - Gestion des alarmes) permet de définir si les
alarmes des compresseurs arrêtent ou pas l'unité.
Si elle est configurée comme GRAVE, l'intervention d'une ou de plusieurs alarmes du compresseur ou d'un composant du
circuit frigorifique arrête l'unité pour alarme grave. En cas d'unité avec 2 circuits, les deux circuits devront être en alarme pour arrêter
l'unité.
Si elle est configurée comme LÉGÈRE, l'intervention d'une ou de plusieurs alarmes du compresseur ou d'un composant du
circuit frigorifique n'arrête pas l'unité mais uniquement le compresseur.
5.11 RÉGLAGE DES CONDENSEURS
Le paramètre « Réglage des condenseurs » (Configuration fabricant - Condensation) permet d'activer le réglage des
condenseurs des unités à expansion directe. Les options suivantes peuvent être sélectionnées :
1) Non : Aucun type de réglage des condenseurs n'est présent dans l'unité, par conséquent il est désactivé.
2) Point de consigne fixe : Les condenseurs seront réglés avec un point de consigne fixe.
3) Point de consigne automatique : Les condenseurs seront réglés avec un point de consigne variable. Le point de consigne
du réglage sera automatiquement calculé sur la base des conditions de travail (voir les chapitres suivants).
Le paramètre « Type de réglage » (Configuration fabricant - Condensation) permet de configurer le type de réglage des
condenseurs des unités à expansion directe. On peut sélectionner parmi les types de réglages suivants :
1) Proportionnel : Les condenseurs seront réglés par un signal 0-10 V proportionnel (voir les chapitres suivants).
2) Zone morte : Les condenseurs seront réglés par un signal 0-10 V incrémentiel (voir les chapitres suivants).
5.11.1 RÉGLAGE PROPORTIONNEL DES CONDENSEURS
Ce type de réglage est optimal quand on souhaite que la demande de condensation soit inversement proportionnelle à
l'« éloignement » de la grandeur de réglage de la valeur idéale (Point de consigne) par rapport à la valeur maximale qu'on souhaite
obtenir (Bande proportionnelle).
Pour éviter les problèmes de sur-réglage de la température de condensation, le condenseur est réglé uniquement quand le

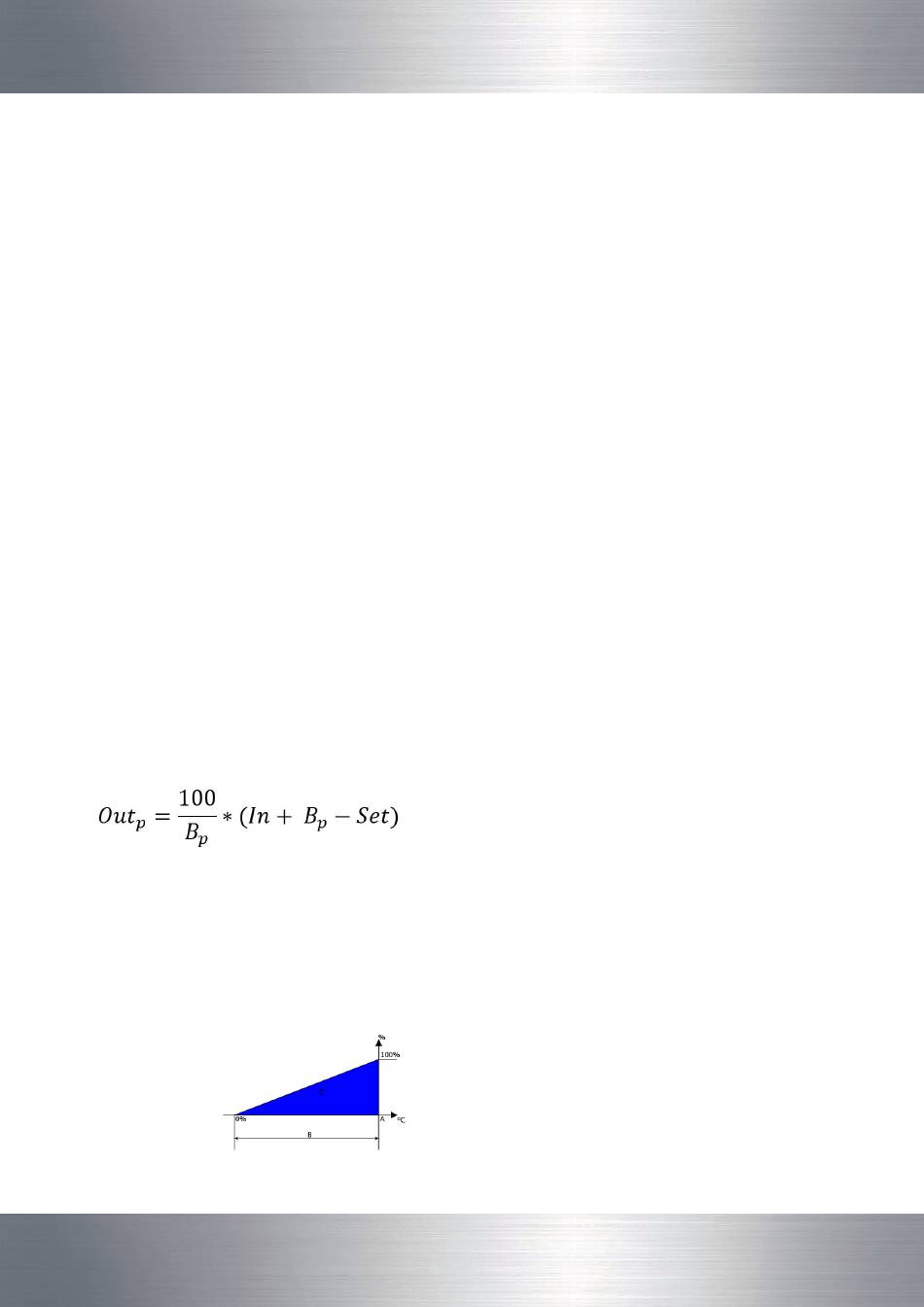

compresseur est allumé. La sortie de commande des condenseurs est réglée sur la base de la formule suivante :
Le paramètre « Demande minimale condensation » (Configuration fabricant - Condensation) permet de configurer la
demande de fonctionnement minimale à laquelle le condenseur pourra être réglé.
Le paramètre « Demande maximale condensation » (Configuration fabricant - Condensation) permet de configurer la
demande de fonctionnement maximale à laquelle le condenseur pourra être réglé.
Le graphique ci-dessous représente le réglage proportionnel :
78 MANUEL TECHNIQUE
Où :
• Out
est l'erreur proportionnelle
p
• Bp est le paramètre « Bande proportionnelle condensa-
tion » (Configuration utilisateur - Condenseurs)
• In est la valeur de température de condensation
• Set est le paramètre « Point de consigne condensa-
tion » (Configuration utilisateur - Condenseurs)
A Point de consigne condensation (Configu-
ration utilisateur - Condenseurs)
B Bande proportionnelle condensa-
tion (Configuration utilisateur - Conden-
seurs)
C Réglage condenseurs
