RÉGLAGE DES COMMUTATEURS DIP-SWITCH
RÉGLAGES
Ils doivent être exécutés exclusivement par du personnel spé-
cialisé.
Certaines fonctions ne sont pas compatibles entre elles, raison
pour laquelle les réglages des commutateurs Dip-Switch sont
limités.
Avec les commutateurs Dip-Switch à l'intérieur du thermostat
on obtiendra les fonctionnalités suivantes :
Sw1 Dip 1 (par défaut OFF)
Présence de la vanne d'eau :
- Présence, régler (ON).
- Absence, régler (OFF).
Sw1 Dip 2 (par défaut OFF)
Position de la sonde de température de l'eau :
- Sonde de température de l'eau en amont de la vanne : régler (ON).
- Sonde de température de l'eau en aval de la vanne : régler (OFF).
Sw1 ** Dip 3 (par défaut OFF)
Gestion de la ventilation :
- Continue : régler (ON) ; lorsque le point de consigne est atteint,
le thermostat continue de ventiler selon la ventilation réglée.
- Thermostatée : régler (OFF) ; des cycles ON-OFF sont réalisés
à la vitesse sélectionnée.
Sw1 Dip 4 (par défaut OFF)
Correction sonde :
- Correction fixe, régler (ON).
- Correction dynamique, régler (OFF),
calculée sur la base de la température de l'eau.
REMARQUES :
Ventilo-convecteurs avec lampe germicide, réglages obligatoires : Sw2 Dip1 et Dip2 sur ON.
* =
** = La ventilation continue n'est autorisée que dans des installations équipées d'une vanne (Sw1 Dip1 ON).
*** = Pour obtenir un bon fonctionnement de la sonde ambiante SA (INT), vérifier que le Sw2 Dip3 est sur ON et que le cavalier est sur INT.

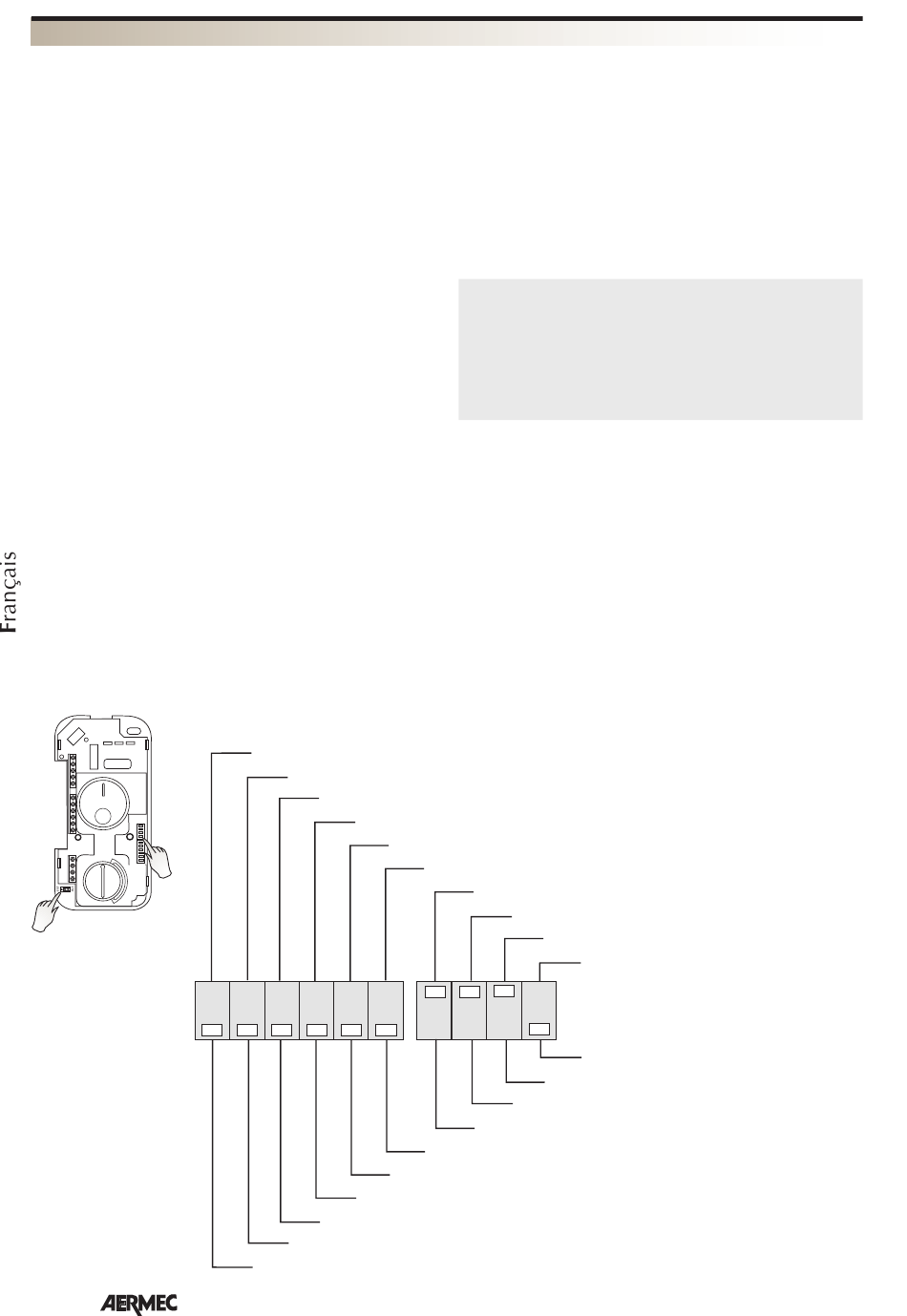

Sw2
Sw1
JP1
ON
Sw1
OFF
26
Avec vanne d'eau
La sonde de température de l'eau est placée en amont de la vanne.
Ventilation continue
Correction de la sonde fixe
1 2 3 4 5
Correction de la sonde dynamique
Ventilation thermostatée
La sonde de température de l'eau est placée en aval de la vanne
Sans vanne d'eau
Sw1 Dip 5 (par défaut OFF)
Température d'activation du fonctionnement à chaud :
- Réduite, activer (ON).
Température minimale de l'eau : 35 °C
- Normale, activer (OFF).
Température minimale de l'eau 39°C.
Sw1 Dip 6 (par défaut OFF)
Température d'activation du fonctionnement à froid :
- Réduite, activer (ON).
Température maximale de l'eau : 22 °C
- Normale, activer (OFF).
Température maximale de l'eau : 17 °C
Sw2 * Dip 1 (par défaut OFF)
Sélection du type de ventilo-convecteur :
- Ventilo-convecteur avec lampe germicide, régler sur (ON).
- Ventilo-convecteur sans lampe germicide, régler sur (OFF).
Sw2 * Dip 2 (par défaut OFF)
Présence de la lampe germicide :
- Présence, régler (ON).
- Absence, régler (OFF).
Sw1 *** Dip 3 (par défaut ON)
Activation de la sonde de température de l'air :
- Sonde à l'intérieur du panneau de commande, activer (ON).
- Sonde dans le ventilo-convecteur activer (OFF).
Sw2 * Dip 4 (par défaut OFF)
Option non disponible
Température minimale de l'eau : 35 °C à chaud
Température maximale de l'eau : 22 °C à froid
*
Lampe germicide
*
Lampe germicide
Sonde à l'intérieur du panneau de commande
6
1 2
3 4
Sonde dans le ventilo-convecteur
*
Absence de lampe germicide
*
Absence de lampe germicide
Température maximale de l'eau 17 °C à froid
Température minimale de l'eau 39 °C à chaud
Option non disponible
Sw2
Programmation d'usine
