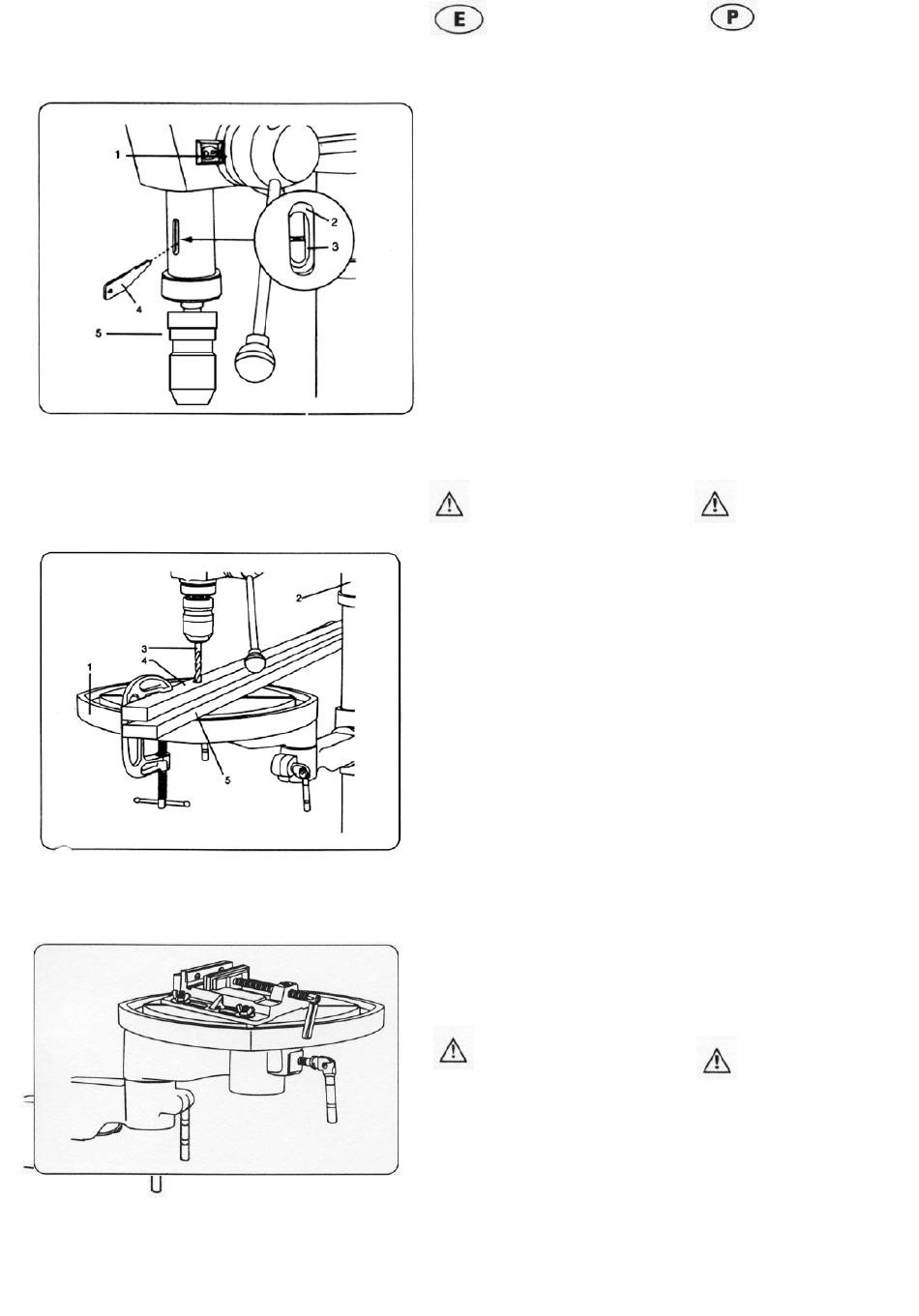

Abb. I Fig. I fig. I figura I alb. "GG"
Abb. I Fig. I fig. I figura I afb. "HH"
Abb. / Fig. / fig. / figura / afb. "II"
Desmontaje del portabrocas y del
eje (fig. GG)
1. Con la máquina desconectada,
ajuste la escala de profundidad
(1), a fin de mantener la broca a
una profundidad de 76 mm
(véanse las indicaciones para la
"Detención del portabrocas en la
profundidad deseada").
2 .Gire el portabrocas con la mano
hasta que las perforaciones (2) del
husillo y las dei eje hueco (3) coin-
cidan.
3. Introduzca la cuña (4) en las per-
foraciones (2 y 3).
4. Golpee la cuña ligeramente con
un martillo recubierto de plástico
hasta que el portabrocas y el eje
(5) caigan del husillo (3).
Tenga en cuenta: Ponga la mano
debajo del portabrocas para
cogerlo cuando caiga.
Advertencia:
A fin de evitar lesiones debido a una
conexión inesperada de la máquina,
cerciórese de que el interruptor se
encuentra en la posición de apagado y
de que la maquina esté desenchuf-
ada antes de proceder al montaje o
desmontaje dei portabrocas.
Posicionado de la mesa y la pieza (fig
HH y II)
1. Bloquee la mesa (1) en la columna
(2) a la altura a la que la punta de
la broca (3) roce la pieza (4).
2. Coloque bajo la pieza siempre un
trozo de madera de desperdicio
(fig HH). Esto evita el astillamiento
o la formación de rebabas en el
lado inferior de la pieza. A fin de
evitar que el trozo de madera de
desperdicio se mueva, deberá ser
fijado contra ellado izquierdo de
la columna.
3. Para piezas pequeñas que no
puedan ser fijadas a la mesa uti-
lice un tornillo de banco (equipo
especial).
Advertencia:
A fin de evitar que la pieza o el trozo
de madera colocado bajo la pieza
salga disparado durante el taladrado
deberá apoyar la pieza contra ellado
izquierdo de la columna. Si la pieza o
el trozo de madera no es lo suficien-
temente largo como para alcanzar la
columna fijelo a la mesa o utilice el
tope suministrado con la máquina de
tatadrar para fijar la pieza. Si no ase-
gura la pieza de manera suficiente
podrán ocasionarse lesiones.
119
Retirar o mandril e o eixo (fig. GG)
1. Com a máquina desligada, ajuste
a escala de profundidade (1) para
manter a broca a uma profundi-
dade d~ 76 mm (ver instruções
«Bloquearo mandril na profundi-
dade pretendida»).
2. Rode o mandril manualmente, até
que os furos (2) do fuso e do eixo
oco (3) fiquem sobrepostos.
3. Introduza a cunha (4) nos furos
(2 e 3).
4. Usando um martelo com revesti-
mento de plástico, bata levemente
na cunha até que o mandril e o
eixo (5) caiam do fuso (3).
Nota: Coloque a mão por baixo
do mandril, para o recolher
quando cair.
Advertência:
Para evitar lesões devido à marcha
involuntária da máquina, certifique-
se sempre de que o interruptor está
em DESLIGAR, a chave do inter-
ruptor se encontra recolhida e a
ficha desligada, antes de retirar ou
aplicar o mandril.
Posicionar a mesa e a peça de tra-
balho (fig. HH e II)
1. Bloqueie a mesa (1) na coluna (2)
numa posição onde a ponta da
broca (3) toque directamente na
peça de trabalho (4).
2. Coloque sempre uma peça de
desperdício de madeira na mesa,
por baixo da peça de trabalho (fig.
HH). Isto evita o lascar ou rebar-
bar da parte de baixo da peça de
trabalho. Prenda o desperdício de
madeira no lado esquerdo da
coluna. para impedir que rode fora
de controlo.
3. Utilize o torno para perfuração
(acessório especial) de peças de
trabalho pequenas que não pos-
sam ser bem fixadas sobre a
mesa.
Advertencia:
Para evitar que a peça de trabalho
ou desperdfcio de madeira escapem
das suas mãos durante a perfuração.
prenda-a no lado esquerdo da
coluna. Se estas não forem suficien-
temente compridas para chegar á
coluna. utilize o encosto juntamente
fornecido para fixar a peça de tra-
balho ou prenda-a com grampos á
mesa. Um descuido pode provocar
lesões.
