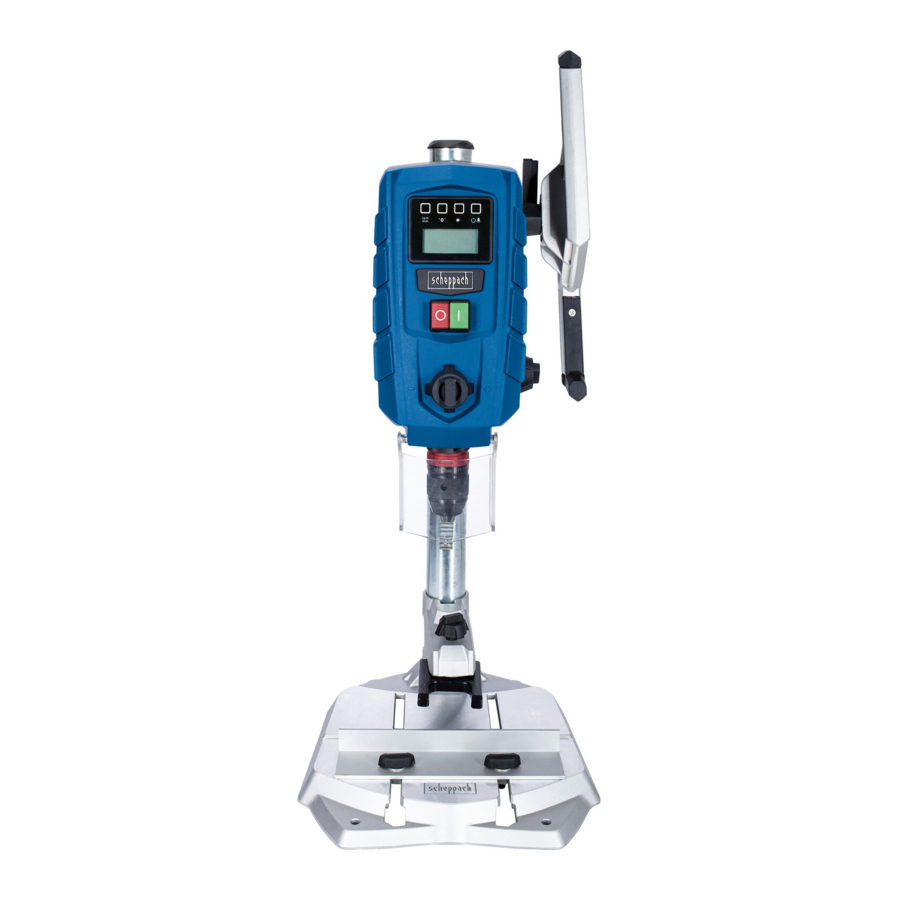

Perceuse à colonne
Masquer les pouces Voir aussi pour DP60:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Art.Nr.
59068219931
AusgabeNr.
59068219850
Rev.Nr.
23/04/2020
DP60
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Tischbohrmaschine
DE
Originalbedienungsanleitung
Perceuse à Colonne
FR
Traduction des instructions d'origine
Trapano a braccio radiale
IT
Traduzione delle istruzioni d'uso originali
7
20
32

Publicité

Table des Matières
loading

Manuels Connexes pour Scheppach DP60

Sommaire des Matières pour Scheppach DP60

  • Page 1 Art.Nr. 59068219931 AusgabeNr. 59068219850 Rev.Nr. 23/04/2020 DP60 Tischbohrmaschine Originalbedienungsanleitung Perceuse à Colonne Traduction des instructions d’origine Trapano a braccio radiale Traduzione delle istruzioni d’uso originali Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
  • Page 2  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 3  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 4  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 5 Release Lock  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 6  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 7: Erklärung Der Symbole Auf Dem Gerät

    Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Lange Haare nicht offen tragen. Benutzen Sie ein Haarnetz. Tragen Sie keine Handschuhe. Schutzklasse II (Doppelisolierung) Achtung! Laserstrahlung DE | 7  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 8: Table Des Matières

    Bedienung ................. 14 Transport ................... 16 Reinigung und Wartung ............. 16 Lagerung ................... 17 Elektrischer Anschluss .............. 17 Entsorgung und Wiederverwertung .......... 17 Störungsabhilfe ................. 18 8 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 9: Einleitung

    M8, 8 Beilagscheiben nischen Regeln zu beachten. • 1 Bedienungsanleitung Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. DE | 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 10: Bestimmungsgemäße Verwendung

    Schutzhelm oder Gehörschutz, je nach Art und Bei Ablenkung können Sie die Kontrolle über das Einsatz des Elektrowerkzeuges, verringert das Elektrowerkzeug verlieren. Risiko von Verletzungen. 10 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 11 Leistungsbereich. b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. DE | 11  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 12 Zubehör, das sich schneller als zulässig dreht, schen Implantaten ihren Arzt und den Hersteller vom kann zerbrechen und umherfliegen. medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. 12 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 13: Technische Daten

    Art und Weise, in der das Elektrowerkzeug verwen- Ziehen Sie immer den Netzstecker, bevor Sie Einstel- det wird, insbesondere, welche Art von Werkstück lungen am Gerät vornehmen. bearbeitet wird. DE | 13  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 14: Bedienung

    Schäden an der Führung kommen. 8.5 Montage Tiefenanschlag (Abb. 5) Führen Sie den Tiefenanschlag (7) in die dafür vor- gesehene Aussparung im Gehäuse ein. 14 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 15 Bohrfutter durch den Schnellspanner blockiert ter mit dem Bohrer etwas. werden. 1. Positionieren Sie das Werkstück mit Hilfe des Kreuzlinienlasers. 2. Lösen Sie die Spannschraube (17). DE | 15  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 16: Transport

    • Fixieren Sie mit dem Gabelschlüssel (20) die Bohr- • Halten Sie zum Transportieren das Elektrowerk- futterwelle, während Sie mit der freien Hand das zeug an der Grundplatte (1). Bohrfutter gegen den Uhrzeigersinn abdrehen. 16 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 17: Lagerung

    • Schnittstellen durch Überfahren der Anschlusslei- Gerätes erfahren Sie bei Ihrer Gemeinde- oder tung. Stadt verwaltung. • Isolationsschäden durch Herausreißen aus der Wandsteckdose. • Risse durch Alterung der Isolation. DE | 17  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 18: Störungsabhilfe

    Kühlung des Motors. Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist. Motor macht zu viel Wicklungen beschädigt, Motor defekt. Kontrolle durch Kundendienst Lärm 18 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 19: Garantiebedingungen

    Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;...

  • Page 20: Explication Des Symboles Figurant Sur L'appareil

    Portez un masque anti-poussière ! Ne pas laisser les cheveux longs détachés. Utiliser une résille. Ne pas porter de gants. Classe de protection II (double isolation) Attention ! Rayonnement Laser 20 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 21 Utilisation ................... 27 Transport ................... 29 Nettoyage et maintenance ............29 Stockage ................... 29 Raccordement électrique ............30 Mise au rebut et recyclage ............30 Dépannage ................31 FR | 21  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 22: Introduction

    Seules pourront travailler avec la machine les per- sonnes formées à son maniement et informées des dangers inhérents à celui-ci. L’âge minimum autorisé doit être respecté. 22 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 23: Ensemble De Livraison

    Le terme «outil électrique» utilisé dans les consignes de sécurité fait référence à des outils électriques rac- cordés au secteur (avec un câble d‘alimentation) ou utilisés avec une batterie (sans câble d‘alimentation). FR | 23  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 24 Un bref instant d’inattention peut conduire à de Ceci permet d‘être certain que l‘outil conserve graves blessures en une fraction de seconde. ses qualités en matière de sécurité d’utilisation. 24 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 25 électrique. FR | 25  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 26: Caractéristiques Techniques

    • Essayez de minimiser les contraintes autant que pos- de la colonne (3) s’enclenche dans la rainure de la sible. À titre d’exemple : limitez le temps de travail. plaque de base (1). 26 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 27: Utilisation

    2. Tournez la douille (L) dans le sens horaire jusqu’à montage de la table (E). ce que le foret puisse être inséré, tout en mainte- nant fermement la bague support (J). FR | 27  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 28: Positionnement De La Pièce À Usiner

    2. Faites reposer la pointe du foret sur la pièce à usi- ner sans appuyer. 3. Déterminez le point de départ en actionnant la touche (G). 28 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 29: Transport

    éléments. Remplacez Conservez le manuel d’utilisation à proximité de l’outil les pièces défectueuses. électrique. FR | 29  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 30: Raccordement Électrique

    25 m doivent avoir une section de 1,5 mm électriques et électroniques ou le service d’enlève- • Les raccordements et réparations de l‘équipement ment des déchets. électrique doivent être réalisés par un électricien. 30 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 31: Dépannage

    Le moteur est trop Le bobinage du moteur est endommagé, le Faites vérifier par le service après-vente bruyant. moteur est défectueux. FR | 31  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 32: Spiegazione Dei Simboli Sull'apparecchio

    Mettete una maschera antipolvere! Non portare i capelli lunghi sciolti. Utilizzare una retina per capelli. Non indossare guanti. Classe di protezione II (Isolamento doppio) Attenzione! Raggio laser 32 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 33 Uso .................... 39 Trasporto ................... 41 Pulizia e manutenzione ............. 41 Stoccaggio................. 42 Collegamento elettrico .............. 42 Smaltimento e riciclaggio ............42 Risoluzione dei guasti ............... 43 IT | 33  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 34: Introduzione

    Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l’eser- cizio di macchine simili. 34 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 35: Prodotto Ed Accessori In Dotazione

    (con linea di allacciamento) e a utensili elet- L’impiego di un interruttore differenziale riduce il trici alimentati a batteria (senza linea di allacciamen- pericolo di una scossa elettrica. to). IT | 35  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 36 Maneggiare l’utensile senza fare attenzione può piegando pezzi di ricambio originali. causare gravi lesioni nel giro di pochi secondi. In questo modo potrà essere salvaguardata la si- curezza dell‘utensile elettrico. 36 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 37 Gli accessori che ruotano a velocità maggiori di quelle ammesse possono rompersi e schizzare tutt‘intorno. Attenzione: raggio laser Non rivolgere lo sguardo verso il raggio laser Classe del laser 2 IT | 37  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 38: Caratteristiche Tecniche

    38 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 39: Uso

    In caso contrario potrebbero verificarsi danni sulla guida. 8.5 Montaggio della battuta di profondità (fig. 5) Inserire la battuta di profondità (7) nell’apposita tacca nell’alloggiamento. IT | 39  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 40: Regolazione Della Profondità Di Foratura

    In caso contrario, la punta perforazione con la punta. o il mandrino di perforazione potrebbero essere bloc- cati dal tensionatore rapido. 40 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 41: Trasporto

    • Per il trasporto, afferrare l‘apparecchio per la pia- perforazione in senso antiorario con la mano libera. stra di base (1). • Per fissare il nuovo mandrino, eseguire le opera- zioni in senso inverso. IT | 41  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 42: Stoccaggio

    • Cricche a causa dell‘invecchiamento dell‘isolamento. Tali cavi di alimentazione elettrica difettosi non pos- sono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all‘isolamento. 42 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 43: Risoluzione Dei Guasti

    Il motore è troppo Bobine danneggiate, motore difettoso. Lasciare controllare dal servizio di assistenza rumoroso. IT | 43  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 44  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 45  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 46  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 47: Ce-Konformitätserklärung

    Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 23.04.2020 __________________________ Unterschrift / Markus Bindhammer / Technical Director First CE: 2020 Documents registar: Georg Kohler Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 48 és egyéb kártérítési igények ki vannak zárva. idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
