5. Conexión de señal de marcha atrás
En el conmutador accesible del cambio o del vástago.
• Embornar un cable aparte en el contacto puesto.
Unir el cable con la cámara A Pin 2.
Nivel Low = masa, nivel High 12 V - 16 V
Si no se puede acceder al conmutador
• Comprobar cuál es el cable que se halla dispuesto para la luz de
marcha atrás y, en caso dado, quitar la protección interior de las
luces de marcha atrás.
Embornar un cable aparte en el cable conectado de las luces de
marcha atrás y unir con la cámara A Pin 2.
6. Conexión de la señal de velocidad (GAL) del taquímetro / árbol del taquímetro
Taquímetro electrónico
• Extraer la señal del taquímetro, alargar y unir con cámara A Pin 1.
La disposición del cable de la señal GAL en el conector DIN -
ISO depende del equipamiento del vehículo. La disposición
del conector DIN - ISO puede variar según el tipo de vehículo.
• Señal mínima requerida:
0 Hz - 4 kHz / señal rectangular (sin sensor inductivo)
Nivel bajo < 1,5 V, Nivel alto 5 V - 16 V
Si no conoce el lugar de montaje exacto del transmisor de velo-
cidad, infórmese por favor a través del fabricante del vehículo.
Reservado el derecho a modificaciones técnicas y errores
Instrucciones de montaje
121
Copyright by Becker GmbH, D-76303 Karlsbad
A

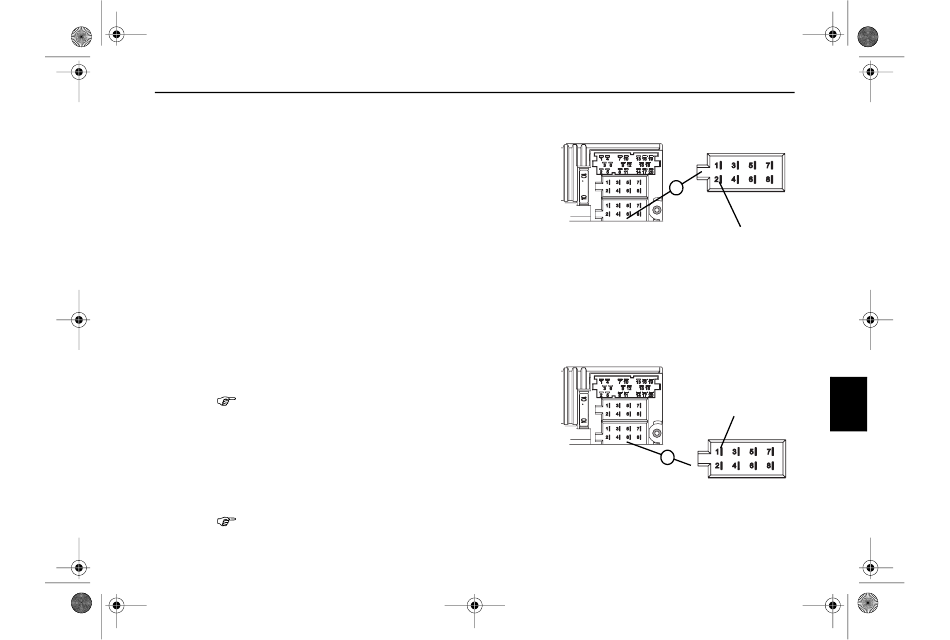

Señal de
