6 Монтаж
Устройство может соединяться с
устройствами, не произведенными
компанией VIDEOTEC. VIDEOTEC
рекомендует провести тестирование
перед монтажом. VIDEOTEC не несет
ответственности за любые расходы
на монтаж или упущенную выручку,
возникающие в случае проблем с
совместимостью.
6.1 Открывание кожуха
Ослабьте 2 винта сбоку и поверните крышку
и верхнюю половину корпуса в направлении
открывания петли.
После завершения операций по
установке и прокладке кабелей закройте
устройство.

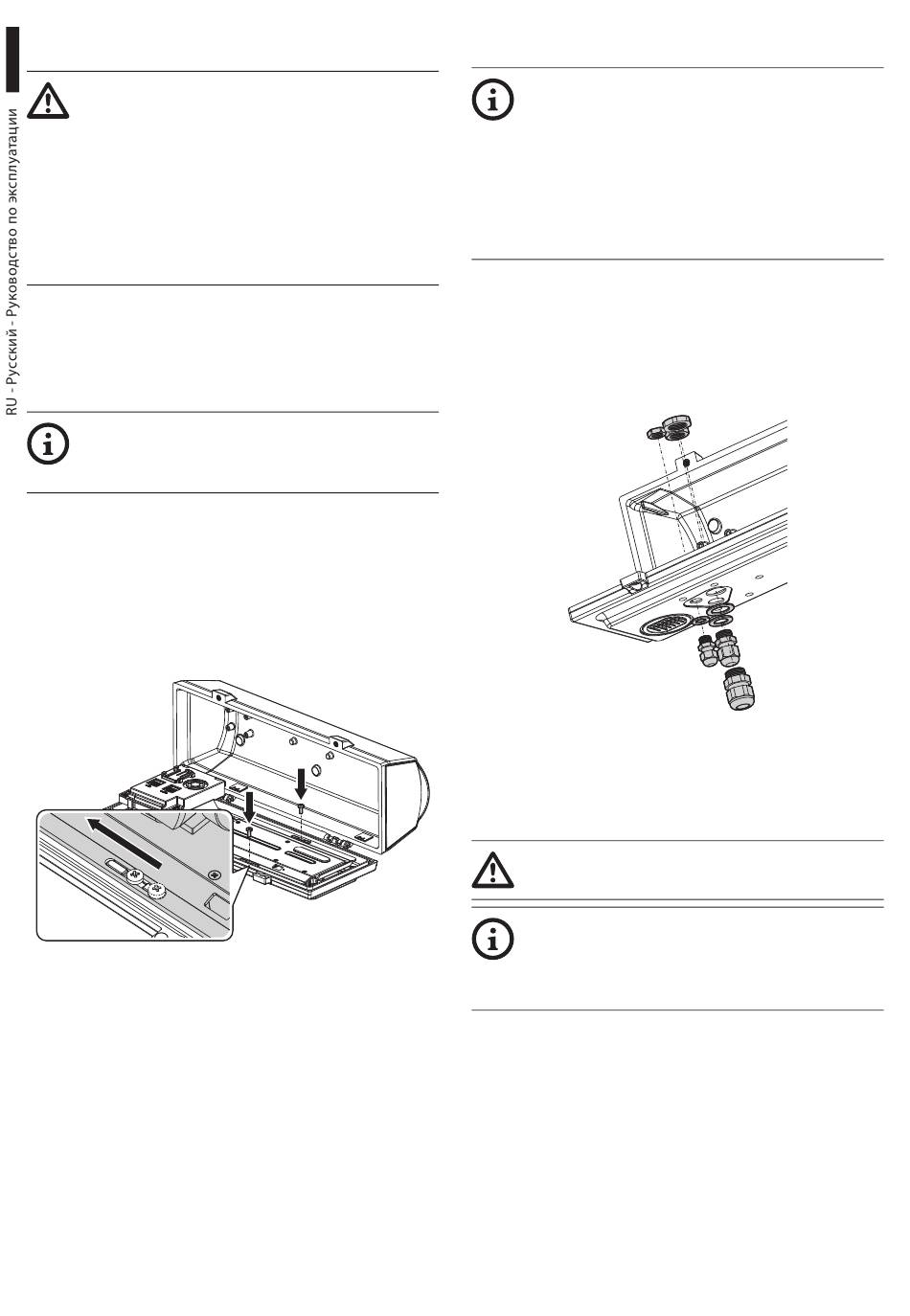

6.2 Снятие салазок
Для снятия направляющих необходимо ослабить
крепежные винты, как показано на рисунке.
Перемещайте направляющую, двигая ее
до тех пор, пока отверстия не совпадут с
блокировочными винтами.
Рис. 1
6
6.3 Установка кабельных муфт
Вместе с кронштейнами для внутренней
прокладки кабелей необходимо
использовать набор уплотнительных
колец (OWBIP). Небольшое пространство
не позволяет использовать кабельные
муфты, входящие в комплект поставки.
Комплект необходимо приобрести
отдельно.
В комплект поставки входят 3 кабельные
муфты, которые должны устанавливаться на
нижней части кожуха, как показано на рисунке.
Неиспользованные кабельные муфты должны
быть закрыты заглушкой, чтобы предотвратить
проникновение воды в кожух.
Рис. 2
6.4 Установка осветителя GEKO
IRH (дополнительно)
Максимальная мощность осветителя не
должна превышать 6W.
Для установки осветителя необходимо
использовать кронштейн для осветителя
(OSUPPIR). Комплект необходимо
приобрести отдельно.
Используйте кабельные муфты или
уплотнительное кольцо поменьше, чтобы
предотвратить проникновение воды в кожух.
Порядок установки осветителя на кожухе
описывается в руководстве по эксплуатации и
установке устройства.
Дополнительная информация по конфигурации и
использованию представлена в соответствующей
главе (6.4.4 Подключение осветителя GEKO IRH
(при необходимости), страница 8).
