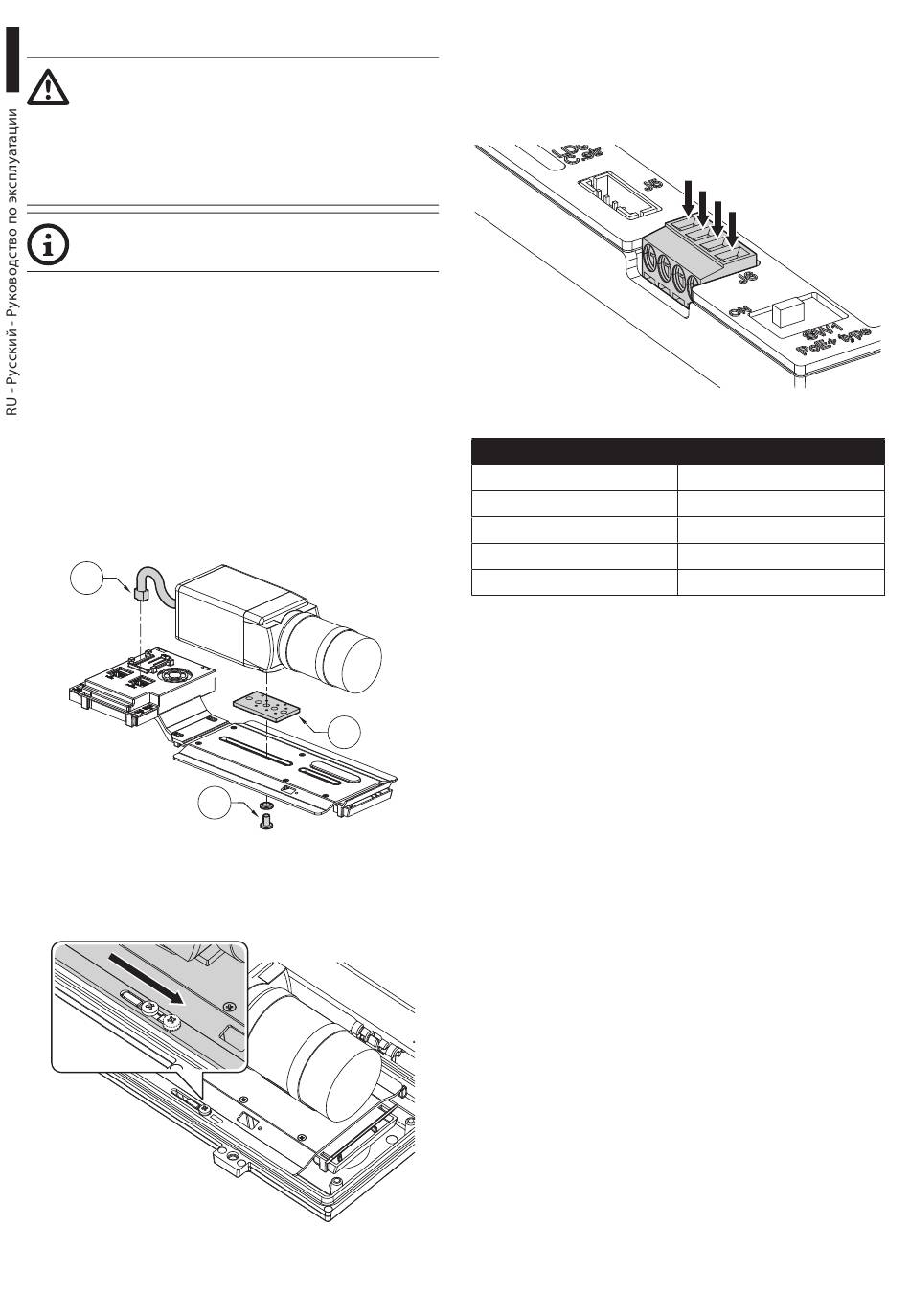

6.4.3 Установка камеры
Правильная работа оборудования в
указанном температурном диапазоне
гарантируется только в случае
использования камеры и объектива с
диапазоном рабочей температуры по
меньшей мере от -10°C до +60°C.
Можно устанавливать только камеры
типа PoE.
Закрепите камеру с помощью винтов (01) и
прокладок (02), предоставленных в комплекте.
Используйте не менее одной прокладки, чтобы
обеспечить электрическую изоляцию между
направляющей и камерой.
Расположите объектив камеры за стеклом, чтобы
избежать визуальных искажений или оптических
отражений.
Подключите камеру к разъему J2 (PoE OUT) с
помощью кабеля, входящего в комплект поставки
(03).
03
Рис. 7
Снова установите направляющую в гнездо и
затяните ранее снятые винты.
Рис. 8
8
02
01
6.4.4 Подключение осветителя GEKO
IRH (при необходимости)
Подключите осветитель к разъему J6, как указано
на схеме ниже.
Рис. 9
ПОДКЛЮЧЕНИЕ ОСВЕТИТЕЛЯ GEKO IRH
Осветитель
Зеленый (телеметрия)
Красный (телеметрия)
Белый (источник питания)
Черный (источник питания)
Табл. 1
Для изменения порога включения осветителя
см. руководство по эксплуатации и установке
устройства.
1
2
3
4
Клемма J6
1
2
3
4
