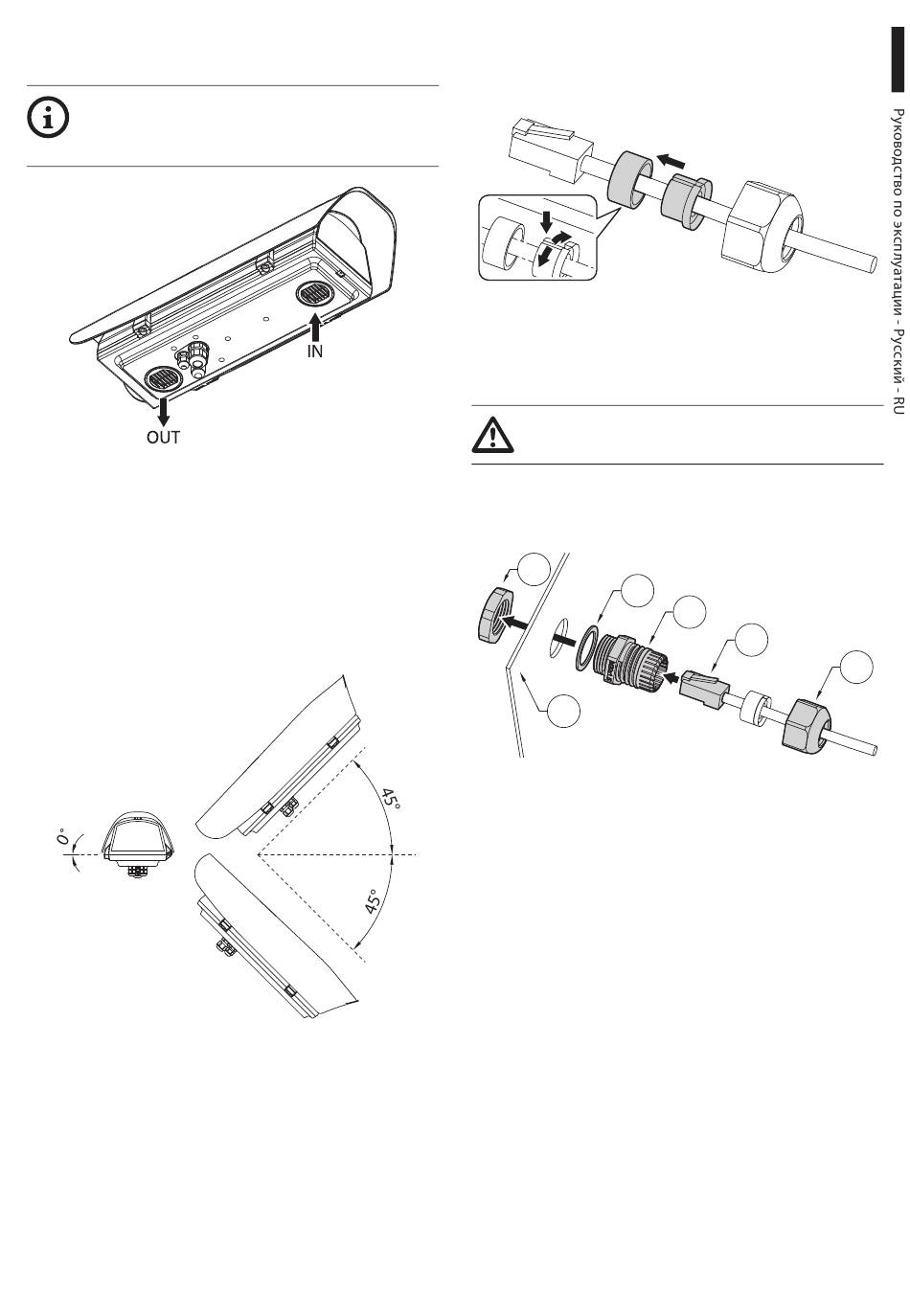

6.4.1 Установка модели с двойным
фильтром для воздухообмена
Во время установки обратите внимание
на направление ребер впускного
воздушного фильтра.
Рис. 3
В зависимости от угла наклона кожуха, ребра
фильтра должны располагаться так, чтобы в случае
дождя вода не попадала внутрь:
В целях обеспечения соответствующей степени
защиты от непогоды установите кожух на
кронштейн, соблюдая пределы наклона,
указанные на рисунке.
Рис. 4 Максимальный наклон поперечной оси: 0°.
Максимальный наклон продольной оси: ±45°.
MNVCHOVHPOE_2222_RU
6.4.2 Установка кабеля Ethernet
Введите кабель Ethernet в уплотнитель и
зафиксируйте, как показано на рисунке.
Рис. 5
Установите уплотнитель (01) на кабельную муфту
M20 (02). Закрепите кабельную муфту на нижней
части кожуха (03) с помощью гайки М20 (04).
Будьте внимательны при монтаже.
Момент затяжки: 7Nm.
Пропустите кабель с разъемом RJ45 (05) через
кабельную муфту M20 (02). Завинтите крышку
кабельной муфты (06).
04
01
03
Рис. 6
02
05
06
