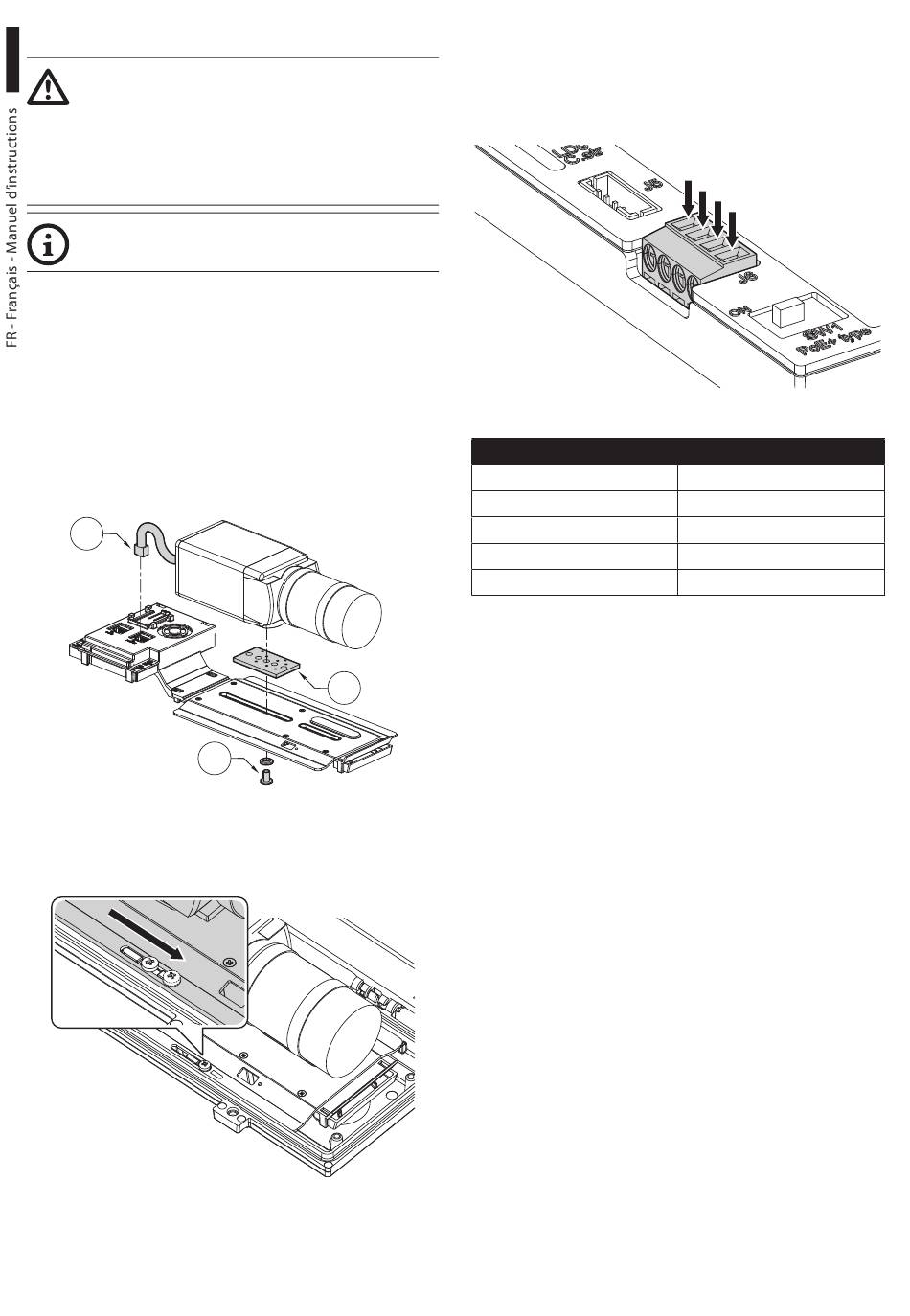

6.4.3 Installation de la caméra
Le bon fonctionnement de l'unité, à
l'intérieur de l'intervalle de température
indiqué, est garanti uniquement si la
caméra et le système optique sont utilisés
avec un intervalle de température égal à
min. -10°C et +60°C.
Vous ne pouvez installer que des caméras
de type PoE.
Fixer la caméra en utilisant les vis (01) et les
entretoises (02) fournies avec l'équipement.
Appliquer au moins une entretoise afin de garantir
l'isolement électrique entre la glissière et la caméra.
Placer la lentille de la caméra à l'abri du verre pour
éviter toute interférence visuelle ou des reflets
optiques.
Brancher la caméra au connecteur J2 (PoE OUT) à
l'aide du câble fourni avec l'équipement (03).
03
Fig. 7
Replacer la glissière dans son emplacement et fixer
les vis desserrées précédemment.
Fig. 8
8
02
01
6.4.4 Branchement du projecteur GEKO
IRH (en option)
Brancher le projecteur à la borne J6 comme décrit
dans le schéma ci-dessous.
Fig. 9
BRANCHEMENT PROJECTEUR GEKO IRH
Projecteur
Vert (télémétrie)
Rouge (télémétrie)
Blanc (alimentation)
Noir (alimentation)
Tab. 1
Pour le réglage du seuil d'allumage du projecteur,
se référer au manuel d'utilisation et installation du
produit.
1
2
3
4
Borne J6
1
2
3
4
