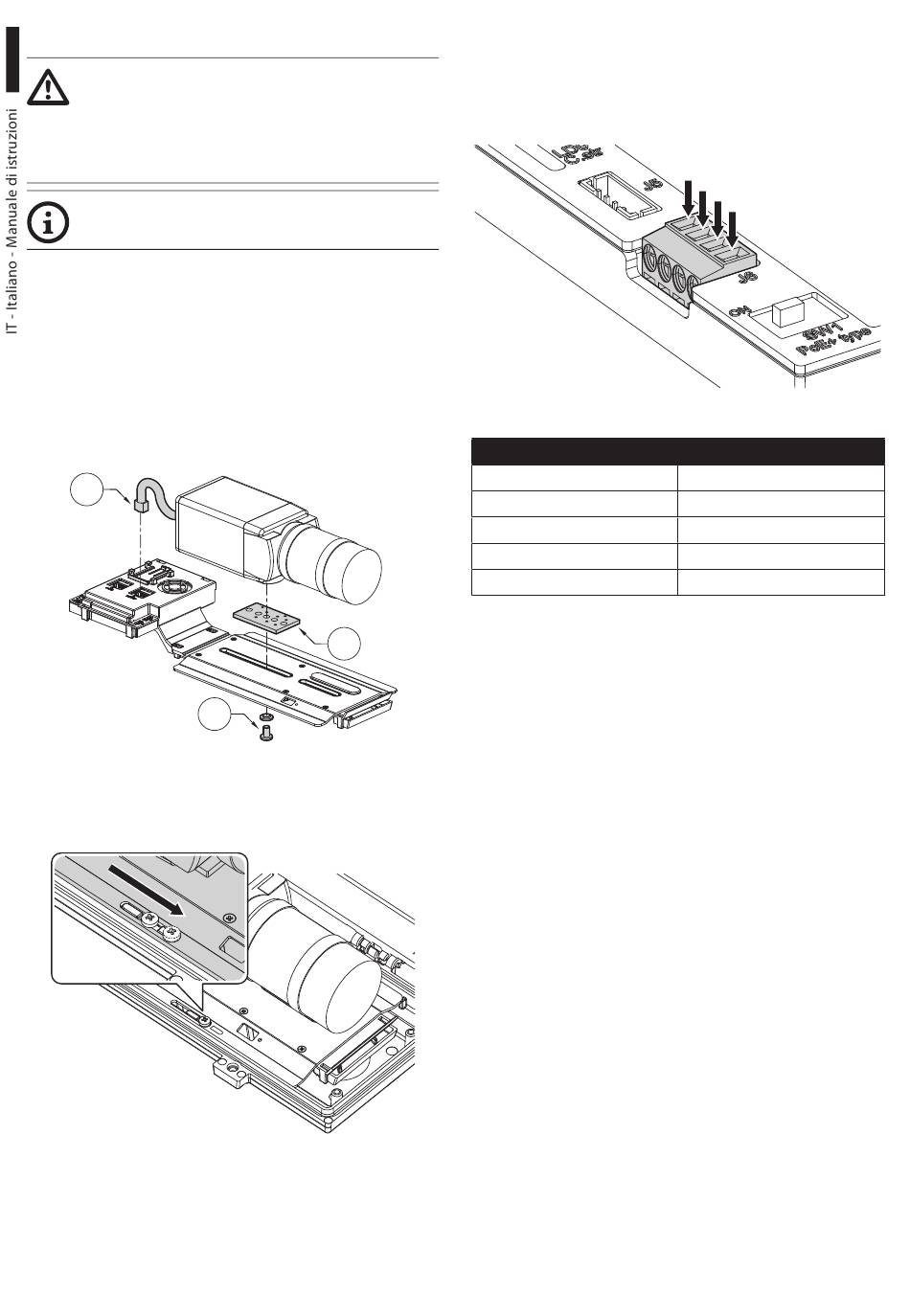

6.4.3 Installazione della telecamera

Il corretto funzionamento
dell'apparecchiatura, nel range di
temperatura indicato, é garantito solo se si
utilizzano telecamera ed ottica con limiti di
temperatura pari ad almeno -10°C e +60°C.
È possibile installare solo telecamere di tipo
PoE.
Fissare la telecamera utilizzando le viti (01) e i
distanziali (02) forniti in dotazione.
Applicare almeno un distanziale per garantire
l'isolamento elettrico tra la slitta e la telecamera.
Posizionare la lente della telecamera a ridosso del
vetro per evitare interferenza visiva o riflessi ottici.
Collegare la telecamera al connettore J2 (PoE OUT)
con il cavo fornito in dotazione (03).
03
Fig. 7
Riposizionare la slitta nel proprio alloggiamento e
fissare le viti precedentemente allentate.
Fig. 8
8
02
01
6.4.4 Collegamento dell'illuminatore
GEKO IRH (opzionale)
Collegare l'illuminatore al morsetto J6 come descritto
nello schema sottostante.
Fig. 9
COLLEGAMENTO ILLUMINATORE GEKO IRH
Illuminatore
Verde (telemetria)
Rosso (telemetria)
Bianco (alimentazione)
Nero (alimentazione)
Tab. 1
Per la regolazione della soglia di accensione
dell'illuminatore fare riferimento al manuale d'uso ed
installazione del prodotto.
1
2
3
4
Morsetto J6
1
2
3
4
