Installation de l'unité d'affichage
L'unité d'affichage est conçue
pour être montée de trois manières
différentes : dans le haut de la
porte droite du boîtier (pour une
utilisation sur paillasse), dans le
bas de la porte droite du boîtier
(pour un montage au mur) et à une
distance de l'appareil pouvant aller
jusqu'à 2,8 mètres (kit de montage
supplémentaire nécessaire).
Veuillez procéder de la manière
suivante :
– Introduisez le câble de raccorde-
ment de l'extérieur vers l'intérieur
à travers la grande ouverture de la
porte droite (en haut ou en bas).
– Fixez l'unité d'affichage à la porte
à l'aide des quatre vis et rondelles
livrées avec le système. Pour cela,
introduisez les vis à travers les ori-
fices prévus à cet effet en les faisant
passer de la face intérieure de la
porte vers l'extérieur et vissez-les à
l'unité d'affichage et de soutirage.
– Connectez le câble de données et
de raccordement au secteur à la
fiche se trouvant dans l'appareil.
Suivez le tracé des lignes en
pointillés indiquées sur la figure
ci-contre.

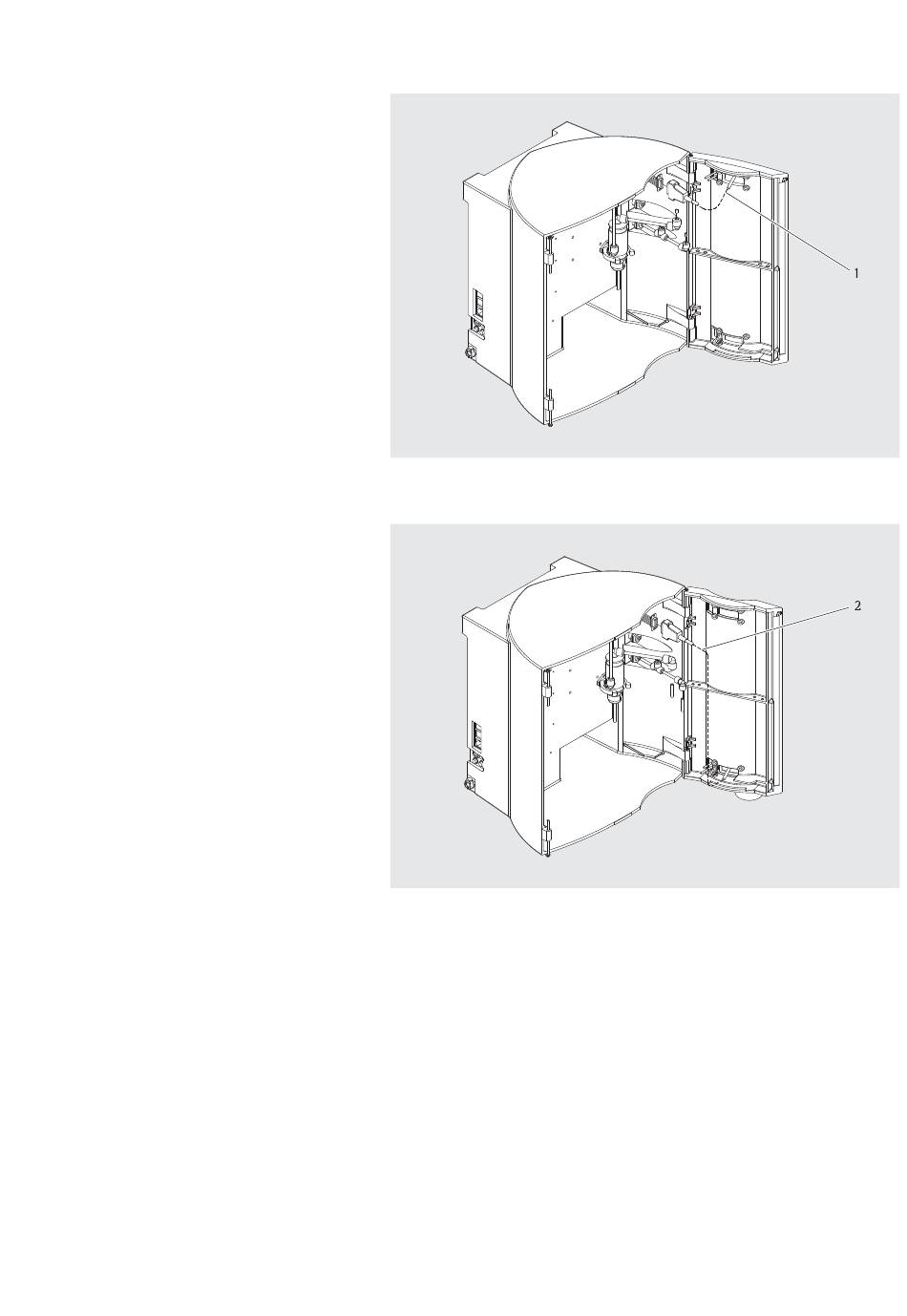

Position 1 pour l'installation de
l'unité d'affichage dans le haut
de l'appareil
Position 2 pour l'installation de
l'unité d'affichage dans le bas
de l'appareil
– Obturez les ouvertures restant sur
la porte (en haut ou en bas) avec le
cache en plastique.
Montage de l'unité d'affichage et de soutirage dans le haut du système
Montage de l'unité d'affichage et de soutirage dans le bas du système
