Groupe : 21 Corps du moteur Conception et fonctionnement

Vilebrequin

10

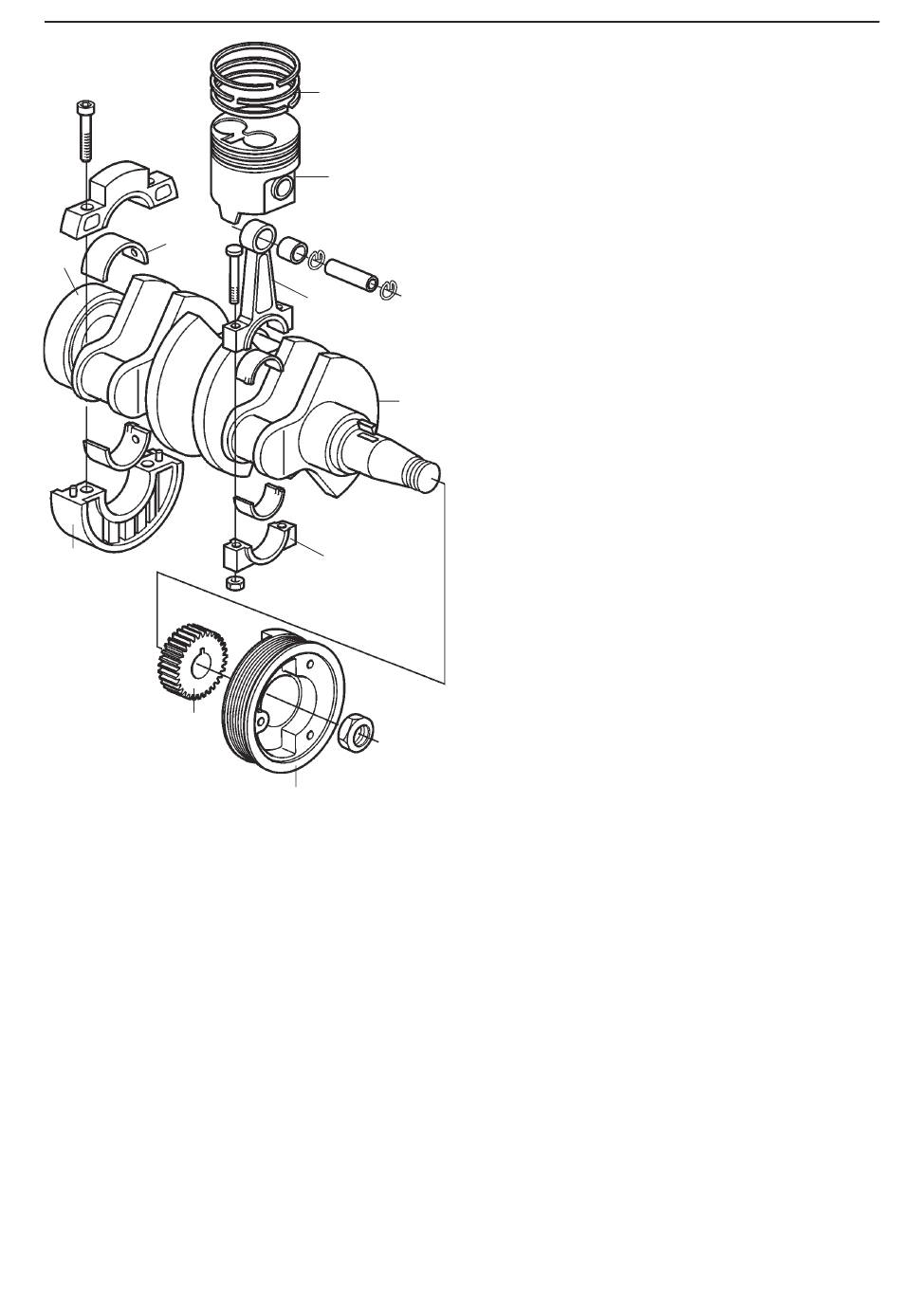

Le vilebrequin (1) repose dans des paliers (2). Le palier
de butée est intégré au chapeau de palier arrière (3).
Le vilebrequin est équilibré statiquement et dynami-
quement et les portées de palier sont trempées par in-
9
duction. L'extrémité avant du vilebrequin est doté d'un
assemblage par clavette sur lequel sont montés le pi-
gnon (4) de distribution et la poulie de la pompe de li-
quide de refroidissement et de l'alternateur. A l'extré-
2
mité arrière du vilebrequin se trouve un flasque (6) sur
6
lequel est monté le volant moteur.
8
Paliers de vilebrequin et de bielle
Les paliers de vilebrequin et de bielle (7) se compo-
sent de coquillesen acier recouvertes de métal à cous-
sinets. Ce sont des pièces de précision prêtes à être
1
montées.
Bielles
Les bielles (8) présentent une section droite. L'extré-
mité comporte des canaux autorisant la lubrification
sous pression de l'axe de piston.
7
3
Pistons
Les pistons (9) sont dans un alliage de métal léger. Ils
sont dotés de trois segments (10). Deux segments de
compression et un segment racleur d'huile.
4
5
