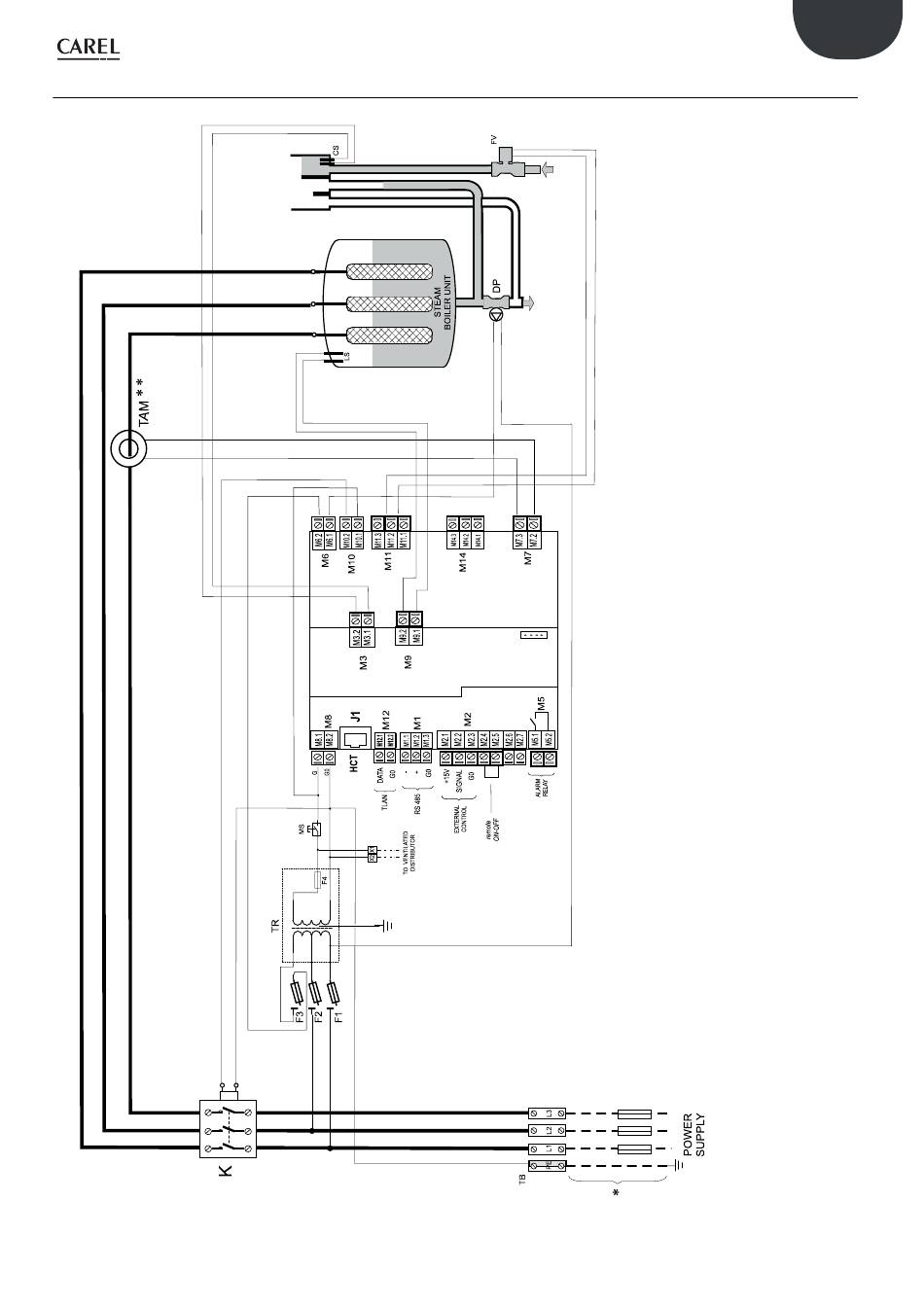

10.2 Schaltplan für dreiphasige Modelle UE003...UE018
(**) Achtung: Für die Konfiguration und Anschlüsse des Stromwandlers siehe Absatz 11.1.
Fig. 10.b
29
Legende:
TB
Netzanschluss-Klemmleiste
K
Schaltschütz
F1-F2 Sicherung Primärwicklung
F3
Sicherung Pumpe
F4
Sicherung Sekundärwicklung
TR
Transformator
MS
Handschalter
FV
Zulaufventil
DP
Abschlämmpumpe
LS
Hochstandselektroden
CS
Leitfähigkeitsmesser
TAM
Externer Stromwandler
"UE BASIC" +0300042FD - rel. 1.5 - 01.06.2017
GER
