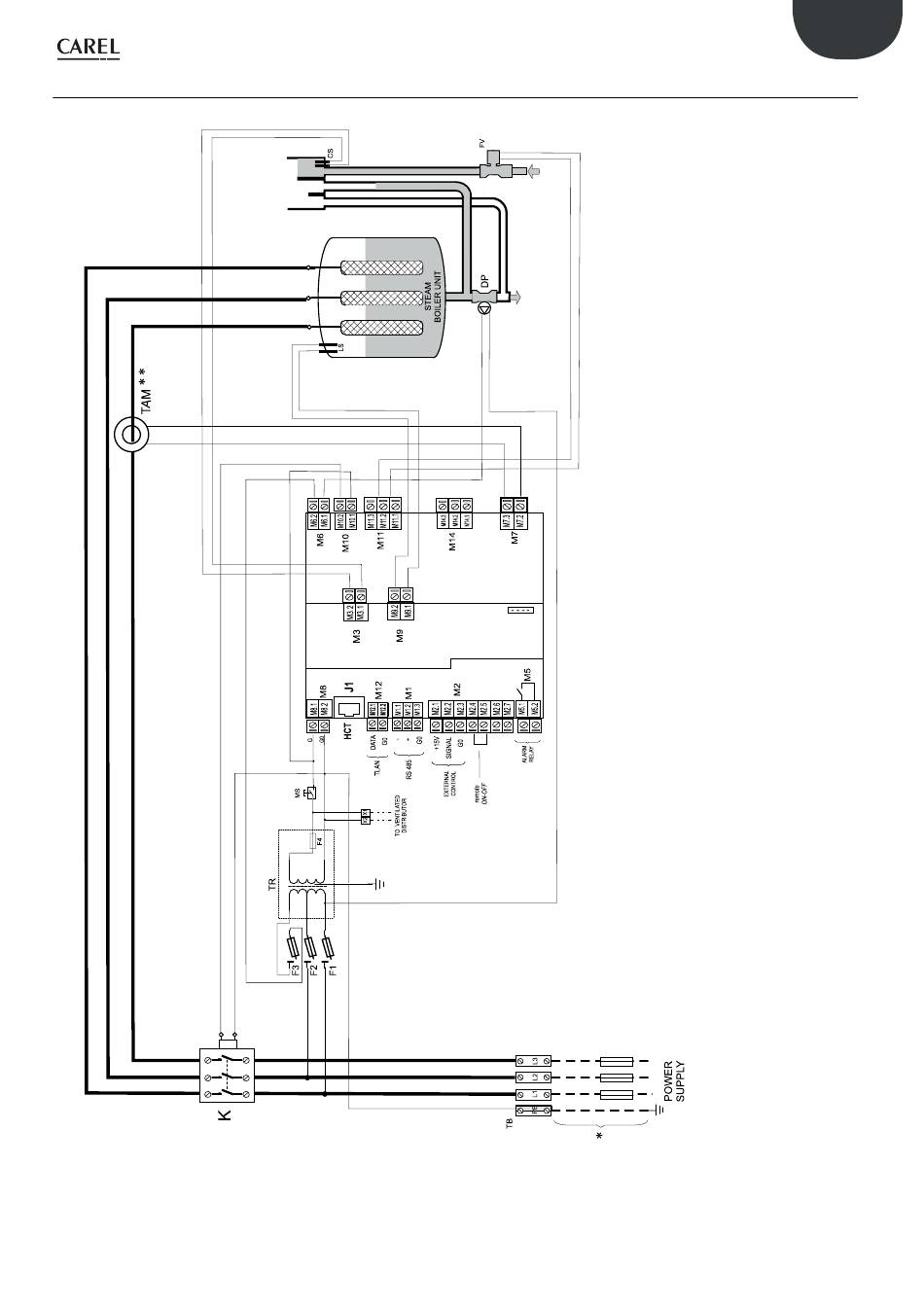

10.2 Schéma modèles triphasé UE003...UE018
(**) Attention : pour configuration et connexions du TAM voir par. 11.1
Fig. 10.b
29
Légende:
TB bornier de puissance
K contacteur
F1-F2 fusibles protection primaire
F3 fusible protection pompe
F4 fusible protection secondaire
TR transformateur
MS interrupteur manuel
FV vanne de remplissage
DP pompe de vidange
LS électrodes de haut niveau
CS conductimètre
TAM TAM externe
"UE BASIC" +0300042FD - rel. 1.5 - 01.06.2017
