6. MISE EN MARCHE ET INTERFACE UTILISATEUR
Avant de mettre l'humidificateur en marche, vérifier:
raccordements hydrauliques : chap.2, en cas de pertes d'eau, ne pas
mettre l'humidificateur en marche avant d'avoir résolu le problème;
distribution de la vapeur : chap.3 et connexions électriques chap. 4.
6.1 Mise en marche
1
ON
2
dans le cas d'un cylindre neuf, effectuer un prélavage en appuyant
les touches ENTER + DOWN pendant 5 sec. (le cylindre est rempli
et vidé trois fois de suite pour nettoyer les parois internes du
cylindre de toute
impureté).
6.2 Arrêt
1
vider l'eau qui se trouve dans le cylindre pour éviter toute
stagnation (voir paragraphe 6.6 "Vidange manuelle eau du
cylindre").
2
OFF

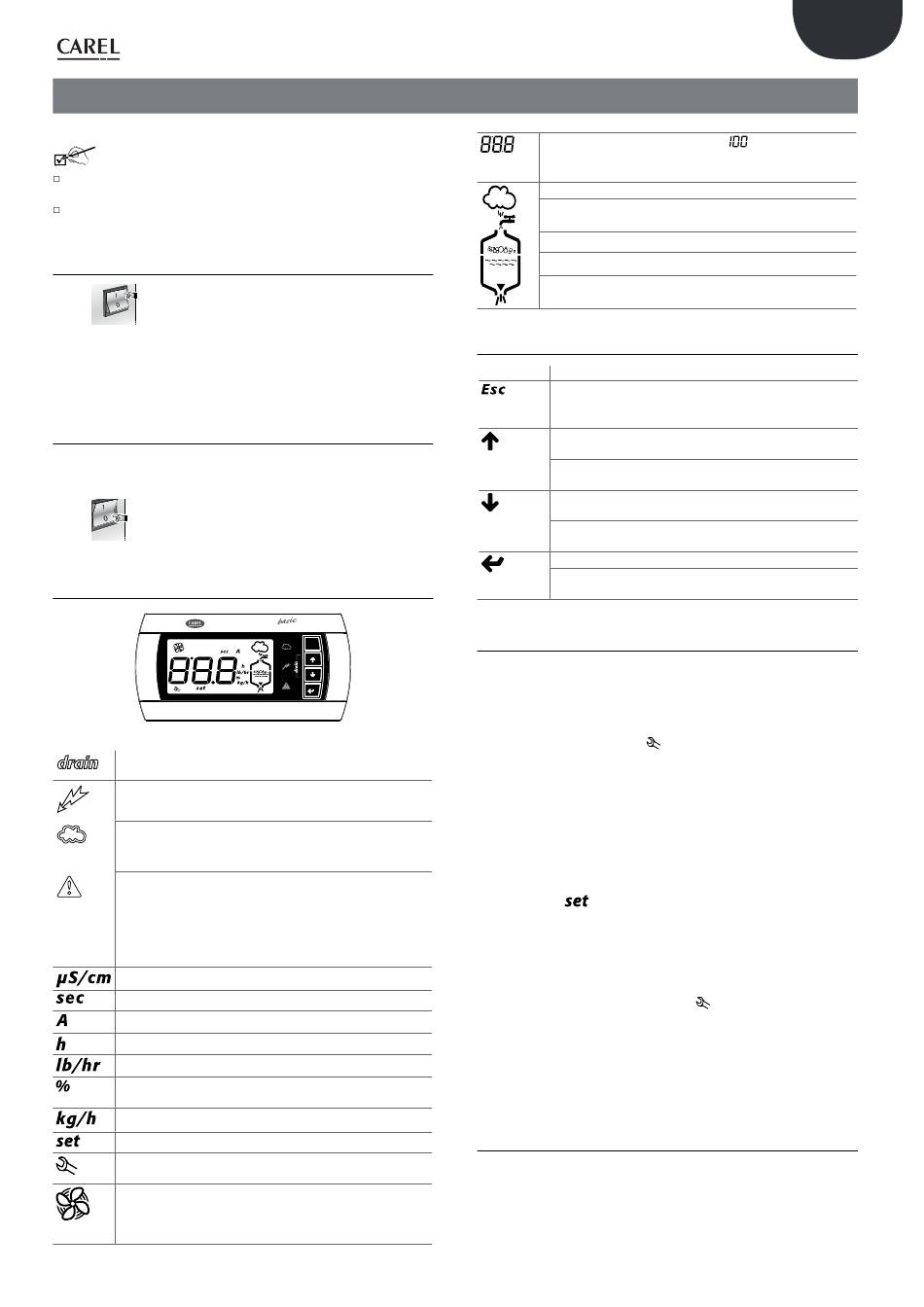

6.3 Ecran
humiSteam
μS/cm
Fig. 6.a
vidange manuelle du cylindre (voir paragraphe 6.6)
alimentation (LED vert)
humidificateur en fonctionnement (LED jaune)
Clignotant production de vapeur pas encore en régime
Fixe: production de vapeur en régime
alarme (LED rouge, ne clignote pas)
Au déclenchement d'une alarme, led clignotante et buzzer
activé
Si l'alarme est en cours, en appuyant sur ESC le buzzer
s'éteint et la LED devient fixe, en appuyant à nouveau sur
ESC, les alarmes sont acquittées (voir chap. 8)
v
aleur conductivité
temps en secondes
valeur du courant instantané en Ampères
compteur d'heures réelles
débit de vapeur (système anglo-saxon)
production vapeur en pourcentage par rapport à la capacité
nominale
débit de vapeur (système international, prédéfini)
modification en cours des paramètres (setup paramètres)
demande de maintenance (alarme en cours) ou affichage
historique alarmes (HYS)
allumé fixe: ventilateur externe ou production de vapeur en
marche.
Clignotant: ventilateur externe ou production de vapeur
attendant d'être allumés/éteints
6.4 Clavier
touche
6.5 Affichage principal
esc
L'écran de l'humidificateur affiche normalement la production de vapeur
actuelle (Kg/h, affichage de base). Pour afficher les autres valeurs, appuyer
UP ou DOWN et faire défiler la liste suivante:
•
•
•
•
•
•
Pour retourner à l'affichage de base, appuyer ESC.
La paramètre C0 (voir chap. 7) permet de modifier la valeur de l'affichage
de base (par défaut : production de vapeur actuelle).
(*) Pour modifier la régulation maximale de vapeur (P0) appuyer :
•
•
•
Appuyer ESC pour retourner au masque principal. Il est également possible
d'accéder au paramètre P0 depuis la liste des paramètres (voir chap. 7).
(**) Pour afficher l'historique alarmes (HYS ) appuyer:
•
•
appuyer ESC pour retourner au masque principal. Pour effacer la liste des
alarmes, appuyer UP et DOWN pendant 5 secondes (à l'intérieur de l'historique
alarmes), après avoir terminé la réinitialisation, sur l' é cran apparaît 'res' .
6.6 Désactivations
L'humidificateur peut être désactivé de 3 différentes façons :
•
•
•
17
3 digits, après le 999 l'écran affiche
(sont affichés trois chiffres avec un point entre le premier et
le deuxième chiffre).
production de vapeur en cours
remplissage du cylindre en cours
mousse à l'intérieur du cylindre
passage de courant
vidange eau du cylindre en cours
fonction
retour à l'affichage précédent
depuis la page-écran principale: appuyé pendant 5 sec il
désactive/active l'humidificateur
UP
depuis le masque principal : affichage des valeurs de
l'humidif. (courant, conductivité,....), voir paragraphe suivant
depuis la liste des paramètres : navigation en sens circulaire
des paramètres et modification des valeurs des paramètres
DOWN depuis le masque principal : affichage des valeurs de
l'humidification (courant, conductivité,....)
depuis la liste des paramètres : navigation circulaire des
paramètres et modification des valeurs des paramètres
ENTER
pendant 2 secondes : accès à la liste paramètres
(PRG)
à l'intérieur de la liste des paramètres : fonction de sélection et
confirmation (comme la touche "enter" des clavier d' o rdinateur)
affichage signal entrée (0-100%, ou ON/OFF si A0=0)
accès historique alarmes (HYS ) (**)
régulation de la production maximale de vapeur (paramètre P0) (*)
courant (A)
conductivité (μS/cm)
compteur d'heures du cylindre (h)
ENTER (écran:
)
UP ou DOWN pour modifier la valeur de production en pourcentage
(de 20 à 100%)
ENTER pour confirmer la nouvelle valeur
ENTER (l'alarme la plus récente s'affiche)
UP ou DOWN pour faire défiler la liste des alarmes en ordre
chronologique
En ouvrant le contact M2.4 et M2.5 (activation) : C est affiché--
Depuis PC en série (voir chap. 7 Numérique 2) : S est affiché -
Depuis le terminal (voir ESC) : t- est affiché -
"UE BASIC" +0300042FD - rel. 1.5 - 01.06.2017
FRE
pour indiquer 1000
