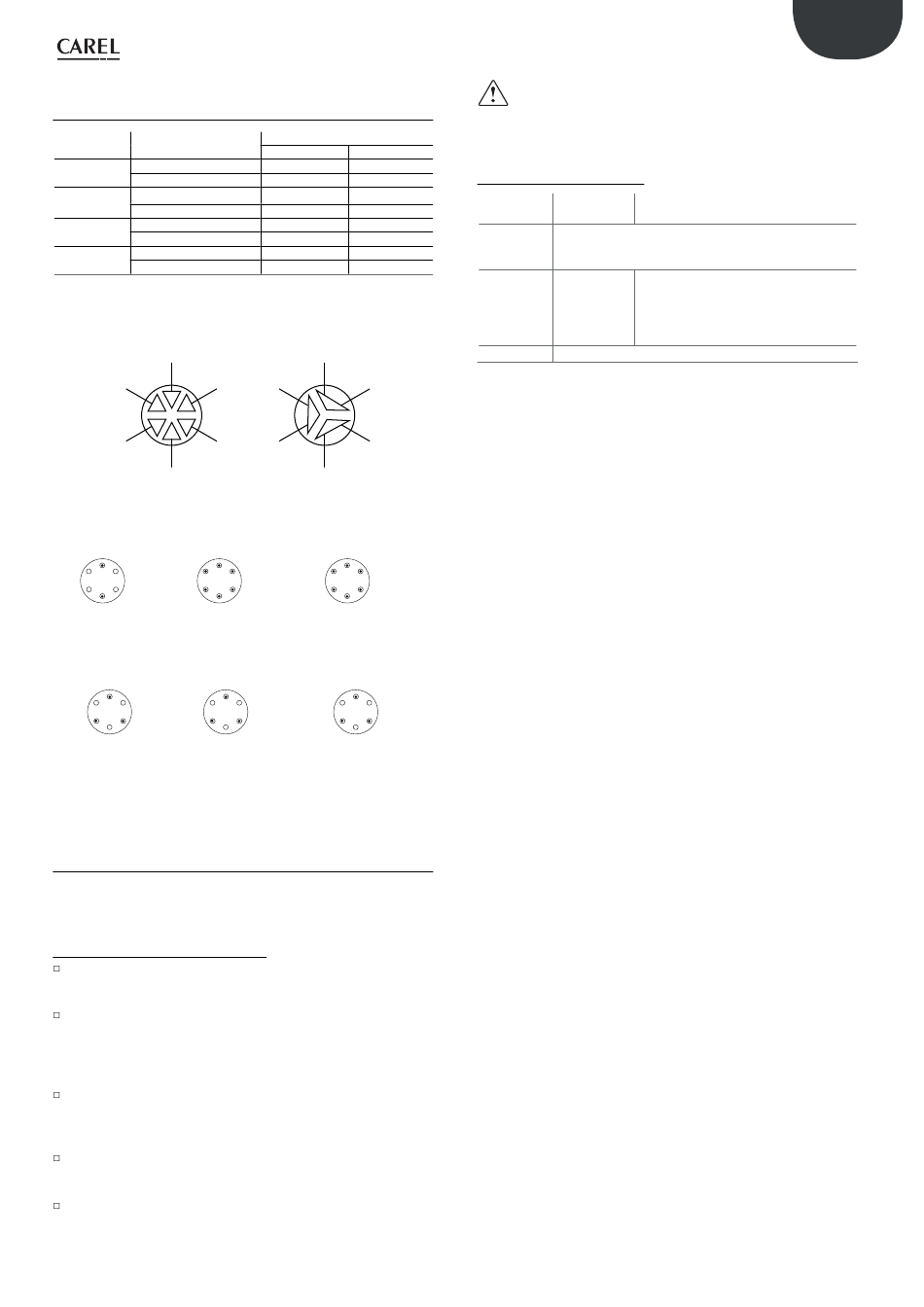

9.5 Dampfzylinderanschluss für dreiphasige
Modelle UE025...UE065
Produktion Leitfähigkeit (μS/cm)
(Kg/h)
25 75/350 μS/cm
350/1250 μS/cm
35 75/350 μS/cm
350/1250 μS/cm
45 75/350 μS/cm
350/1250 μS/cm
65 75/350 μS/cm
350/1250 μS/cm
Der Kabelschuh muss mit der oberen Mutter mit 3 Newton • m Anziehmoment
angezogen werden (nur Befeuchter mit Dampfzylinder BL*T5*).
A
2
3
1 E
D F
C A
3 B
1
2
Dampfzylinderanschluss für einphasige und dreiphasige Modelle
UE01 bis UE018
UE001-3-9 UE005 200...230 V
single-phase single-phase
A A
B F
C E
D D
75...1250 μS 175...350 μS 350...1250 μS
1 = A 1 = A - E - C 1 = A - B - C
2 = D 2 = B - F - D 2 = D - E - F
UE003 200 - 230 - 400 - 460 V UE005-8 400 - 460 - 575 V
three-phase three-phase
A A
C E C
75...1250 μS 75...1250 μS
1 = A 1 = A
2 = C 2 = C
3 = E 3 = E
Fig. 9.f

9.6 Reinigung und Wartung der anderen Bauteile

•
Für die Reinigung der Kunststoffteile dürfen keine Reinigungs- oder
Lösungsmittel verwendet werden.
•
Die Verunreinigungen können mit einer 20%igen Essigsäurelösung mit
anschließender Wasserspülung entfernt werden.
Wartungskontrollen der anderen Bauteile:
Zulaufventil. Nach dem Abtrennen der Kabel und Leitungen das
Zulaufventil abnehmen und den Sauberkeitszustand des Einlassfilters
überprüfen; bei Bedarf mit Wasser und einer weichen Bürste reinigen.
Zulauf/Abschlämm-Verteilerrohr. Überprüfen, dass sich am Sockel des
Dampfzylinders keine festen Rückstände befinden und eventuelle
Verunreinigungen entfernen. Prüfen, ob die O-Ring-Dichtung
unbeschädigt ist und keine Risse hat; bei Bedarf austauschen. Überprüfen,
dass keine festen Rückstände in der Abschlämmleitung vorhanden sind.
Abschlämmpumpe. Die Stromversorgung unterbrechen, die Pumpe
abnehmen und eventuelle Verunreinigungen beseitigen. Die Wanne von
Kalkablagerungen reinigen und kontrollieren, dass das Wasser auf der
Höhe der Abschlämmpumpe frei von der Wanne zum Ablauf fließt.
Zulaufwanne. Überprüfen, dass keine Verstopfungen oder feste
Rückstände vorhanden sind und dass die Leitfähigkeitselektroden sauber
sind; eventuelle Verunreinigungen beseitigen und nachspülen.
Bausatz für interne Leitungen. Überprüfen, dass die Leitungen frei von
Verunreinigungen sind; eventuelle Verunreinigungen beseitigen und
nachspülen.
Versorgung (V)
230 400
A B
B B
A B
A B
A A
A B
/ A
/ B
Tab. 9.f
B
3
3
E
2
D
F
C
A
2
1
B
1
UE005-8 / UE010-15
200...230 V three-phase
A
B F
C E
D
75...350 μS 350...1250 μS
1 = A - D 1 = A - B
2 = B - E 2 = C - D
3 = C - F 3 = E - F
UE0010-18 400 - 460 - 575 V
three-phase
A
E C E
75...1250 μS
1 = A
2 = C
3 = E
Achtung: Nach dem Austausch und der Kontrolle der
wasserführenden Bauteile überprüfen, dass die Anschlüsse korrekt
ausgeführt sind. Den Befeuchter neu starten und einige Zulauf- und
Abschlämmzyklen durchführen (2 - 4). Die Teile danach anhand des
Sicherheitsverfahrens auf eventuelle Undichtigkeiten kontrollieren.
Sicherungen der Hilfsschaltkreise
Sicherungen UE001...018
F1 und F2 1 A Sicherung mit Schnellkupplung,
F3 1 A Sicherung
mit Schnell-
kupplung,
5x20 in
Keramik
F4 4 A T träge Sicherung 5x20 in Keramik
27
UE 025...065 (400 V) UE025...045
(230V)
2 A Sicherung mit
10,3x38 Schnellkupplung,
10,3x38
1 A Sicherung mit Schnellkupplung,
10,3x38
"UE BASIC" +0300042FD - rel. 1.5 - 01.06.2017
GER
