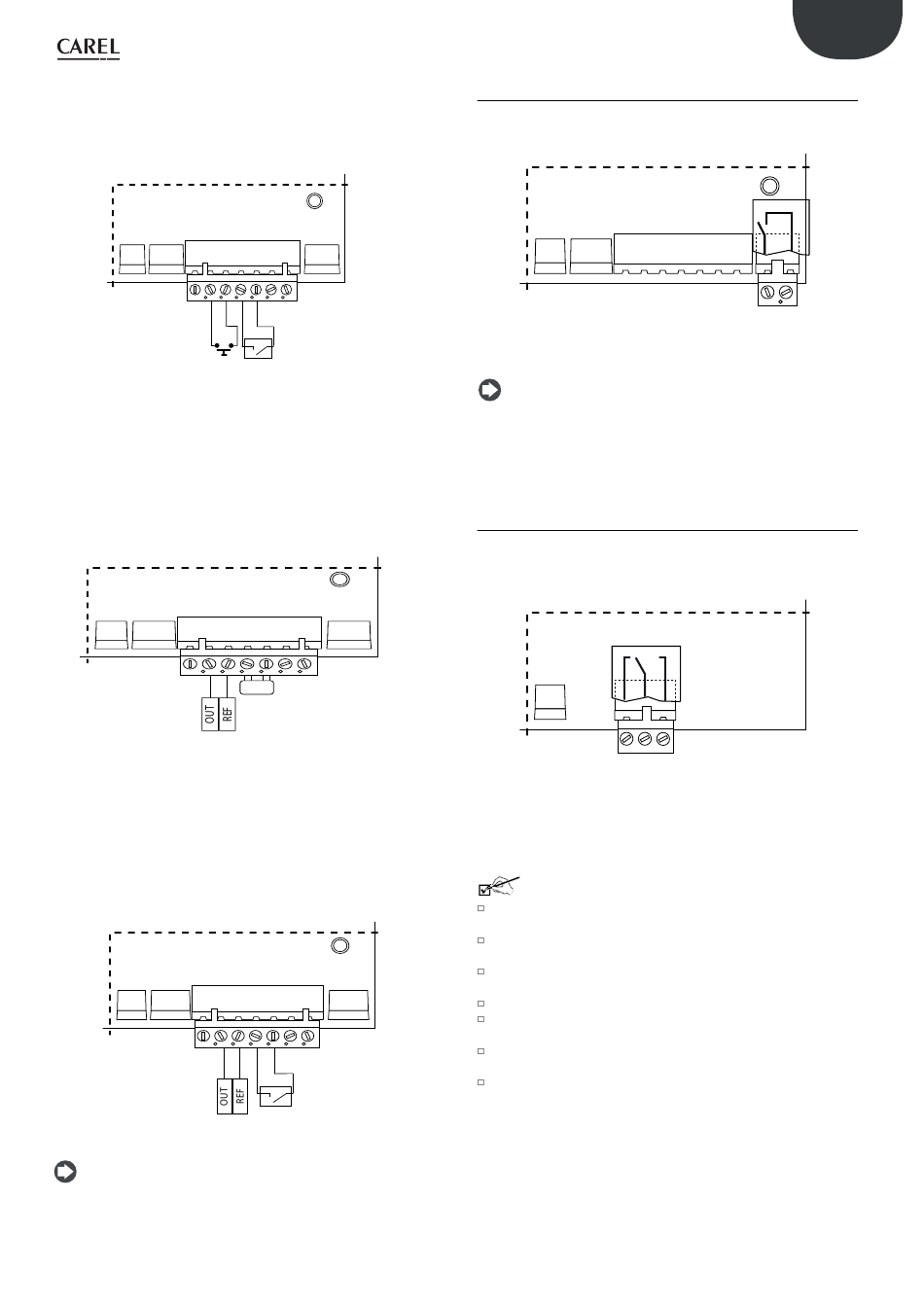

Contact Alarme (M5.1 - M5.2); Contact Auxiliaire: Présence D'une Demande De Production, Commande Du Ventilateur Externe) (M14.1 - M14.3) - Carel humiSteam Basic Manuel D'utilisation

•
connecter l'entrée M2.2 et M2.3 (demande de production) à un
humidostat;
•
connecter l'entrée M2.4 et M2.5 (habilitation) à un contact à distance
(ex.: interrupteur, timer,...)
•
configurer le paramètre A0=0 pour habiliter l'action ON/OFF.
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
Fig. 4.e
2. Habilitation et réglage pour la production de vapeur à travers :
REGULATEUR PROPORTIONNEL EXTERNE (action modulante)
•
ponter l'entrée M2.4 et M2.5 (habilitation)
•
connecter les sorties M2.2 et M2.3 (demande de production) à un
régulateur externe
•
configurer le paramètre A0=1 pour habiliter l'action modulante (voir
chap. 7) et le paramètre A2 en fonction du signal choisi (0...10V,
2...10V, 0...20, 4...20mA) (voir chap. 7).
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
Fig. 4.f
REGULATEUR PROPORTIONNEL EXTERNE et CONTACT A DISTANCE
(action modulante)
•
connecter à un contact à distance l'entrée M2.4 et M2.5 (habilitation)
•
connecter les sorties M2.2 et M2.3 (demande de production) à un
régulateur externe
•
configurer le paramètre A0=1 pour habiliter l'action modulante (voir
chap. 7) et le paramètre A2 en fonction du signal choisi (0...10V,
2...10V, 0...20V, 4...20mA) (voir chap. 7).
M.2.1 M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7
Fig. 4.g
Note: en milieu industriel (CEI EN61000-6-2) les câbles de signal qui
sortent de la machine ne doivent pas avoir une longueur supérieure
à 10 m (33 ft) (1) : câble signal production vapeur (bornes M2.1...M2.3),
l'entrée digitale ON/OFF à distance (bornes M2.4...M2.5) et du câble blindé
pour la communication RS485.

4.4 Contact alarme (M5.1 - M5.2)

Pré installation pour la signalisation à distance de la présence d'une ou
de plusieurs alarmes.
Caractéristiques électriques : 250 Vac; Imax: 5 A résistifs 2 A inductifs.
Note : au niveau des barrettes de raccordement de renvoi (alarme,
applications diverses), il faut utiliser des colliers pour éviter toute
éventuelle déconnexion des câbles.
4.5 Contact auxiliaire: présence d'une
demande de production, commande du
ventilateur externe) (M14.1 - M14.3)
Contact à relais qui indique la présence d'une demande de vapeur.
Peut être utilisé pour commander un ventilateur externe (voir chap.
12.7).
M.14.1 M.14.2 M.14.3
Caractéristiques électriques : 250 Vac; Imax: 8 A résistifs 2 A inductifs.
Vérifications finales
Les conditions suivantes répondent à une connexion électrique
correcte:
la tension nominale de l'humidificateur correspond à la tension
indiquée sur la plaque;
les fusibles installés sont adéquats à la ligne et à la tension
d'alimentation;
un sectionneur de ligne a été installé pour pouvoir interrompre la
tension qui arrive à l'humidificateur;
l'humidificateur a été correctement connecté à terre;
le câble de puissance est fixé à l'arrêtoir de câble de protection contre
les déchirures;
les bornes M2.7, M2.8 sont pontées ou connectées à un contact à
distance d'habilitation au fonctionnement;
si l'humidificateur est piloté par un régulateur externe, la masse du
signal est connectée électriquement à la masse de l'humidificateur.
15
M.5.1 M.5.2
Fig. 4.h
