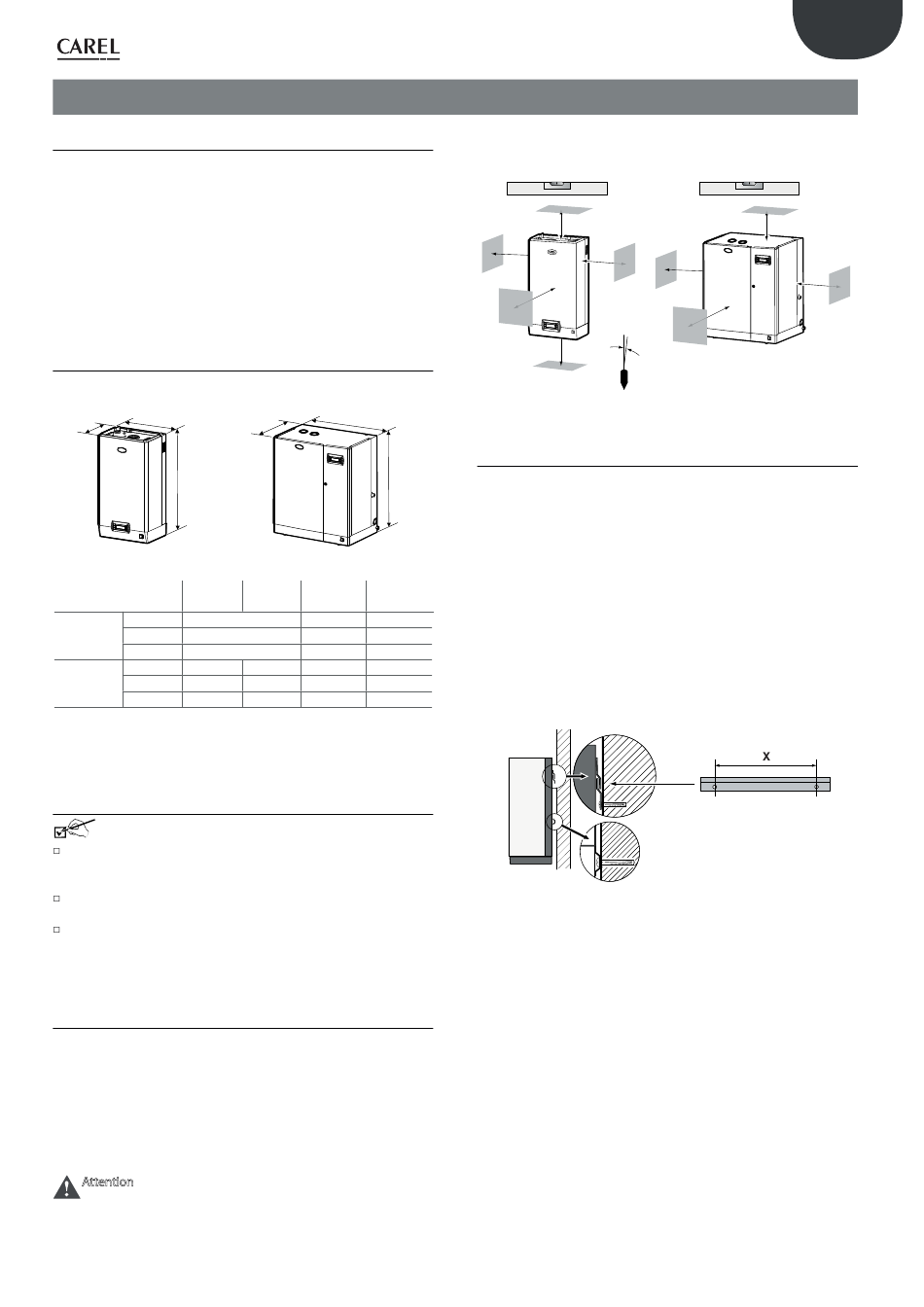

1.1 humiSteam basic (UEY*)

Gamme d'humidificateurs isothermes à électrodes immergées dotés
d'écran rétro-illuminé pour le contrôle et la distribution de vapeur.
Modèles disponibles (identifiables à travers le code repris sur le produit):
•
UE001, UE003, UE005, UE008, UE009, UE010, UE015, UE018 avec
capacité de production de vapeur allant jusqu'à 18 kg/h (39.7 lb/h),
raccordements hydrauliques sous la base de l'humidificateur;
•
UE025, UE035, UE045, UE065 avec capacité de production de vapeur
de 25 à 65 kg/h (de 55.1 à 144.3lb/h), raccordements hydrauliques à
côté de l'humidificateur.

1.2 Dimensions et poids

Modèles UE001...UE018
A
B
C
Fig. 1.a
UE001...
UE008
dimensions A 365 (14.4)
mm (")
B 275 (10.8)
C 712 (28.0)
poids emballé 16 (35.3)
kg (lb)
vide 13,5 (29.8) 17 (37.5)
installé* 19 (41.9)
*: en conditions de fonctionnement, rempli d'eau
**: modèle 230 V

1.3 Ouverture de l'emballage

contrôler le bon état de l'humidificateur à la livraison et notifier
immédiatement au transporteur, par écrit, tout dommage qui pourrait
être atttribué à un transport imprudent ou impropre;
transporter l'humidificateur sur le lieu de l'installation avant de le
retirer de l'emballage, en prenant le paquet par le dessous;
ouvrir la boîte en carton, retirer les entretoises de protection contre
les chocs et extraire l'humidificateur, en le maintenant toujours en
position verticale.

1.4 Positionnement

•
l'unité est conçue pour être montée sur un mur d'une portée suffisante
pour en supporter le poids en conditions de fonctionnement (voir le par.
"Fixation murale"). Les modèles UE025...UE065 peuvent être placés au sol;
•
pour garantir une distribution correcte de la vapeur, placer
l'humidificateur à proximité du point de distribution de la vapeur;
•
positionner l'humidificateur sur un plan horizontal, en respectant
les espaces minimum (voir Fig. 1.b) pour permettre les opérations
nécessaires de maintenance.
Attention : Pendant le fonctionnement de l'humidificateur, l' e nveloppe
métallique extérieure se réchauffe et la partie arrière appuyée au mur
peut atteindre des températures supérieures à 60 °C (140 °F).

1. INTRODUCTION ET MONTAGE

Modèles UE025...UE065
A
B
C
UE009... UE025... UE045**...
UE018 UE045 UE065
545 (21.5) 635 (25.0)
375 (14.8) 465 (18.3)
815 (32.0) 890 (35.0)
20 (44.0) 39 (86.0) 51 (112.4)
34 (74.9) 44 (97.0)
27 (59.5) 60,5 (133.4) 94 (207.2)
Tab. 1.a
Distances par rapport aux murs
Modèles UE001...UE018
≥ 200
(7.9")
≥ 200
≥ 200
(7.9")
(7.9")
≥ 700
(27.6")
≥ 400
(15.7")

1.5 Fixation murale

Monter l'humidificateur au mur à l'aide de l'étrier de support déjà fixé à
l'humidificateur, en utilisant le kit de vis fourni (pour les valeurs en mm
voir Fig. 1.d).
Instructions pour la fixation :
1.
dévisser l'étrier qui va au mur de celui monté sur l'humidificateur;
2. fixer l'étrier au mur (voir Fig. 1.c), en contrôlant avec un niveau qu'il
soit horizontal; si le montage se fait sur un mur en maçonnerie, vous
pouvez utiliser les chevilles plastiques (Ø 8 mm, Ø 0.31") et les vis (Ø
5 mm x L= 50 mm, Ø 0.19" x L= 1.97") fournies;
3. suspendre l'humidificateur à l'étrier en utilisant le profil qui se trouve
sur le bord supérieur du panneau arrière;
4.
bloquer l'humidificateur au mur à travers l'orifice pratiqué sur la ligne
médiane arrière de la machine. Pour les poids et les dimensions, voir
tab.1.a.
Modèles UE001...UE065
7
Modèles UE025...UE065
≥ 200
(7.9")
≥ 500
(16.4")
≥ 700
(27.6")
<0,5°
Fig. 1.b
étrier
staffa
Fig. 1.c
"UE BASIC" +0300042FD - rel. 1.5 - 01.06.2017
FRE
≥ 200
(7.9")
