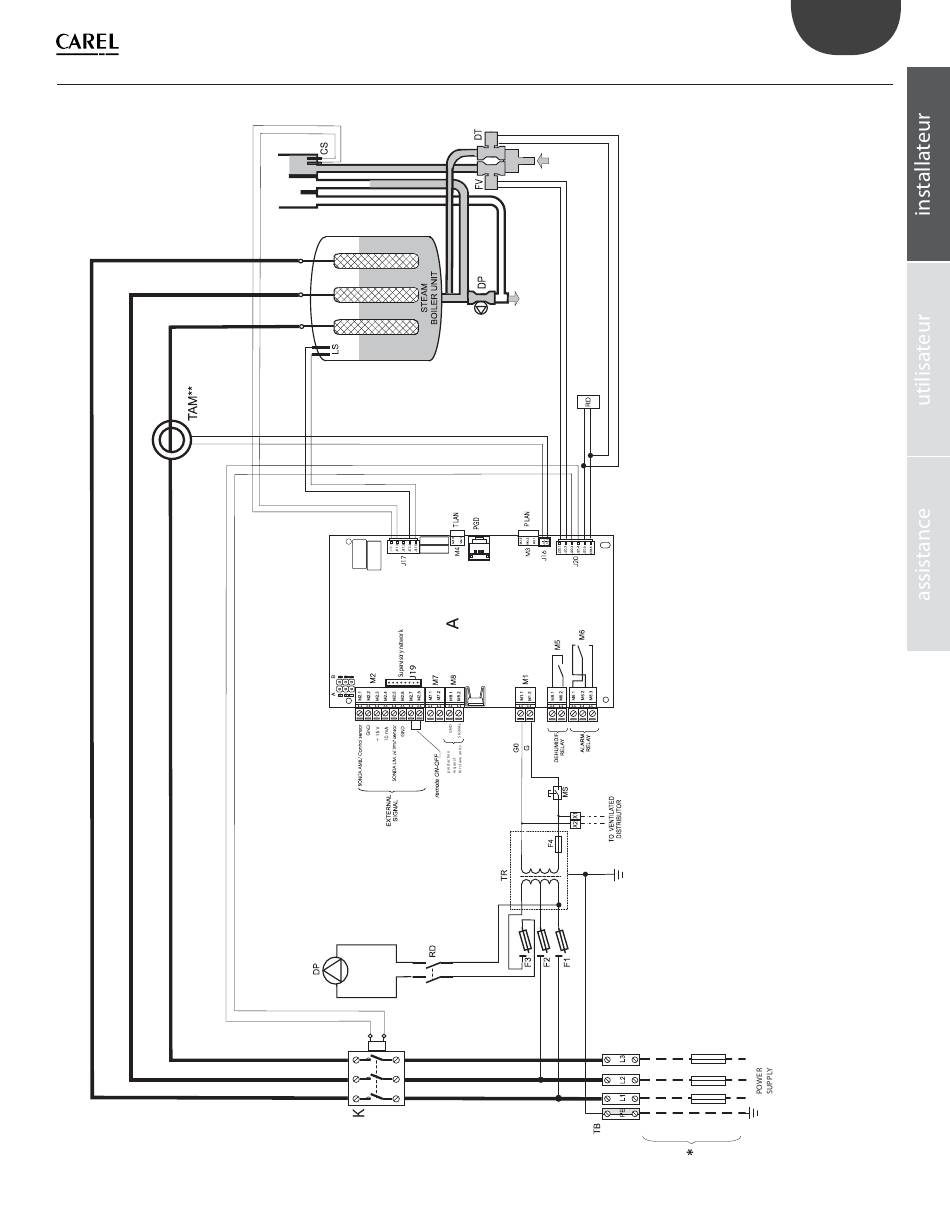

12.2 Schéma des modèles triphasés de UE003 à UE018 (208-230-460-575V)
41
FRE
Légende:
TB bornier de connexion
K contacteur
F1-F2 fusibles primaires
F3 fusible de protection de la
pompe de vidange
F4 fusible secondaire
TR transformateur
MS interrupteur manuel
FV vanne de remplissage
DP pompe de vidange
LS électrodes de haut niveau
CS conductimètre
TAM TAM externe
DT électrovanne de baisse de
température de la vidange
« UEX-PLUS » +03U0040FR - Rel. 1.35 - 10.05.2013
