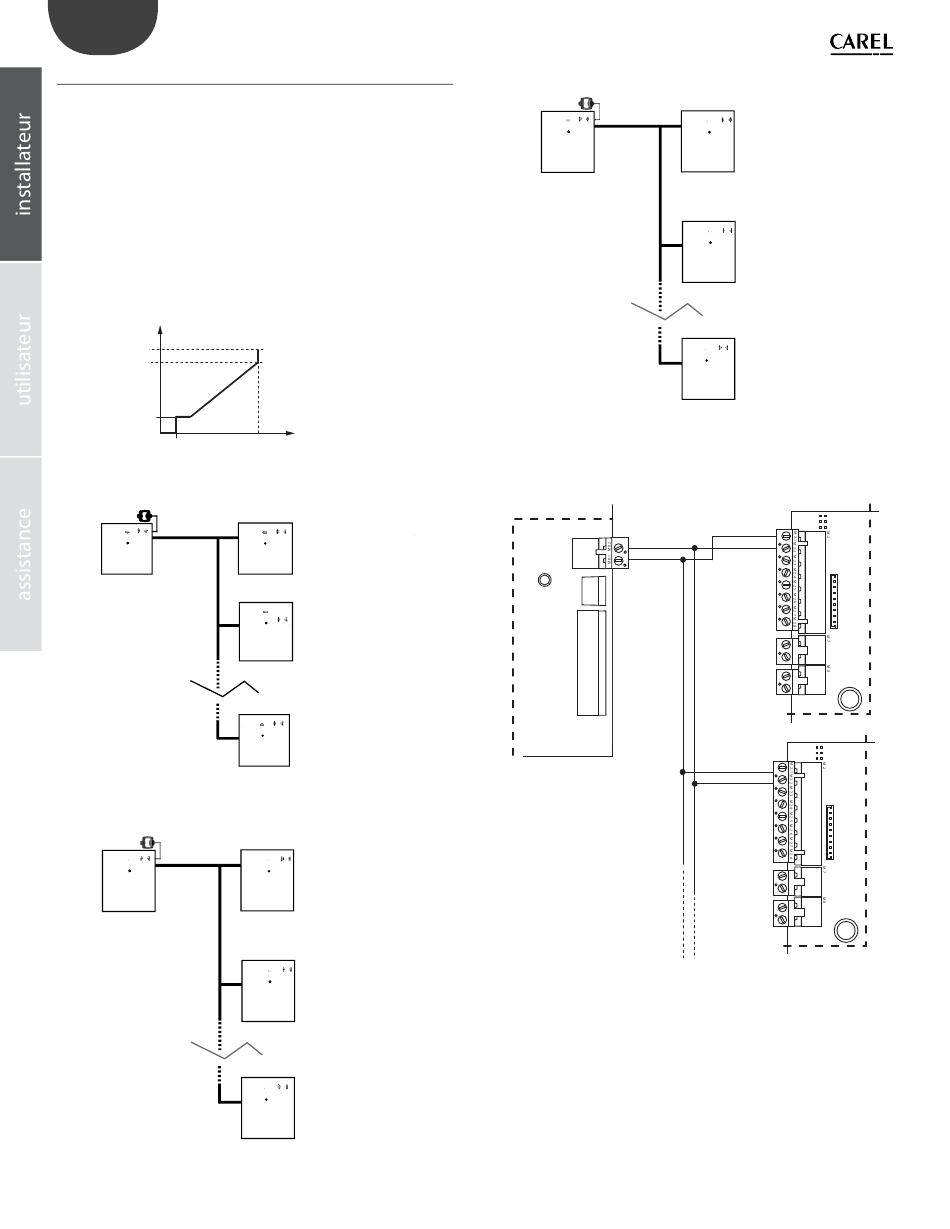

5. 4 Régulation en cascade d'autres unités
Il est possible d'obtenir une production de vapeur supérieure à celle de
l'unité maître en utilisant une ou plusieurs unités esclaves qui lui sont reliées.
- Maître: unité UEX dotée de sortie analogique pour la régulation d'autres unités;
- Esclave: unité UEX/UEX qui fonctionne selon le signal de commande analogique
reçu de l'unité maître;
- chaque unité UEX maître peut commander jusqu'à 30 unités UEX esclaves ou 14
unités UEX esclaves.
Le paramètre P0 de chaque unité individuelle (maître ou esclave) infl uence
uniquement la production de cette unité. Si l'unité maître est désactivée par
contact déporté ou connexion série, la production s'arrêtera sur les esclaves.
Certaines alarmes arrêtent également les esclaves (voir le tableau des alarmes).
GRAPHIQUE
analogic output UEX
V
10
9.5
1
20%
Example 1
UE X-plus
Master
P0 = 100%
current production = 100%
up to 14/30 Slave units
Example 2
UE X-plus
Master
P0 = 50%
current production = 50%
up to 14/30 Slave units
« UEX-PLUS » +03U0040FR - Rel. 1.35 - 10.05.2013
% Production calculated
100%
from probe or input of UEX
P0 = 100%
UEX-plus / UE X- plus
current production = 100%
Slave 1
UEX-plus / UE X- plus P0 = 100%
current production = 100%
Slave 2
P0 = 100%
UEX-plus / UE X- plus
current production = 100%
Slave 14/30
UEX-plus / UE X- plus
P0 = 100%
current production = 100%
Slave 1
UEX-plus / UE X- plus P0 = 100%
current production = 100%
Slave 2
P0 = 100%
UEX-plus / UE X- plus
current production = 100%
Slave 14/30
Example 3
UE X-plus
Master
P0 = 100%
current production = 70%
Connexion entre UEX Maître et UEX/UEX Esclave.
Pour la connexion, utiliser un câble blindé.
UEX
GND
Master
M8
SIGNAL
20
UEX-plus / UE X- plus P0 = 100%
current production = 70%
Slave 1
UEX-plus / UE X- plus P0 = 50%
current production = 35%
Slave 2
P0 = 80%
UEX-plus / UE X- plus
current production = 50%
Slave 14/30
up to 14/30 Slave units
UEX/UEX
Slave 1
SIGNAL
G0
UEX/UEX
Slave 2
