Schémas Électriques; Schéma Des Modèles Monophasés De Ue001 À Ue009 (208-230V) - Carel HumiSteam x-plus Manuel D'utilisation

FRE

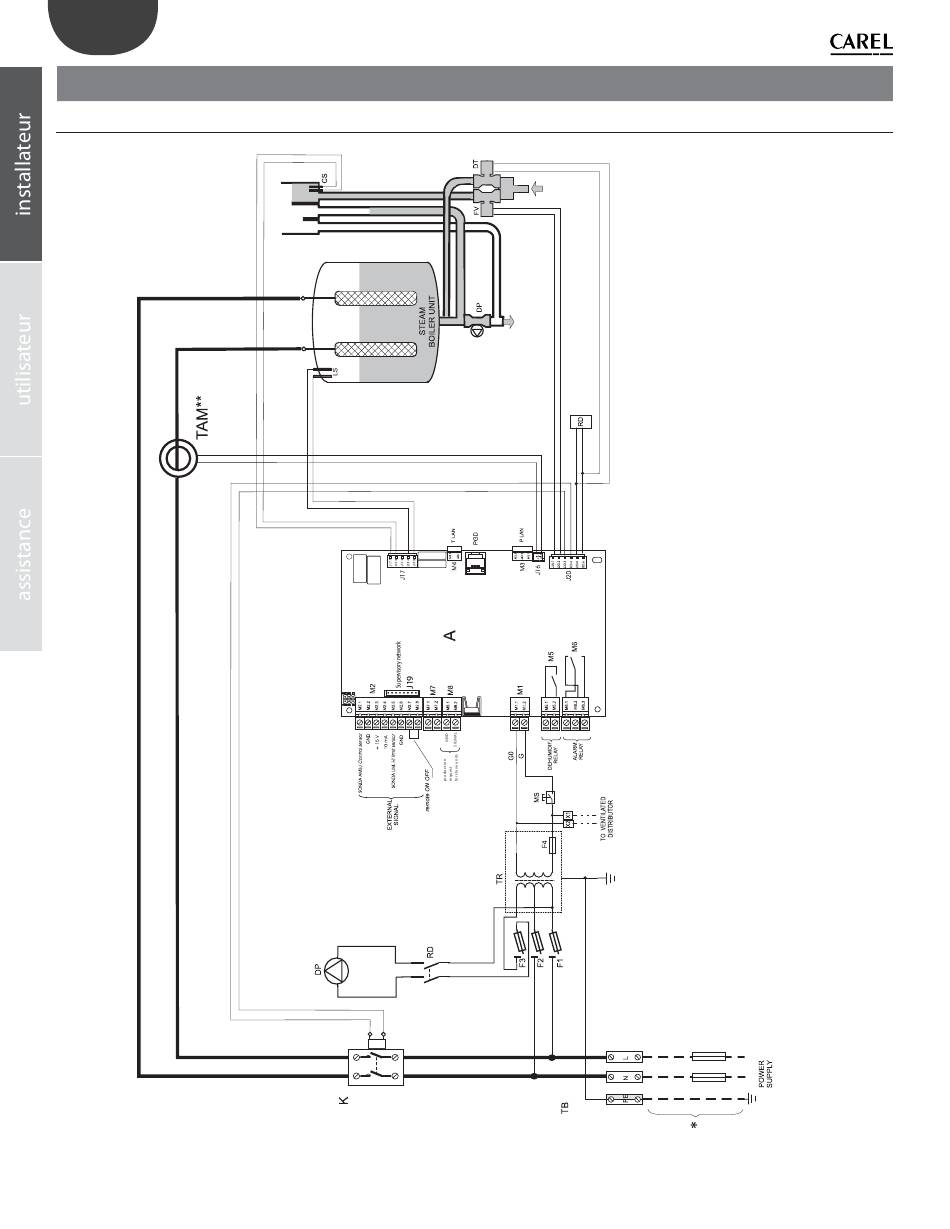

12.1 Schéma des modèles monophasés de UE001 à UE009 (208-230V)
(**) Attention: pour les confi gurations et connexions du TAM voir le par. 13.1
« UEX-PLUS » +03U0040FR - Rel. 1.35 - 10.05.2013
12. SCHÉMAS ÉLECTRIQUES
40
Légende:
TB bornier de connexion
K contacteur
F1-F2 fusibles primaires
F3 fusible de protection de la
pompe de vidange
F4 fusible secondaire
TR transformateur
MS interrupteur manuel
FV vanne de remplissage
DP pompe de vidange
LS électrodes de haut niveau
CS conductimètre
TAM TAM externe
DT électrovanne de baisse de
température de la vidange
