Raccordements Hydrauliques - Carel HumiSteam x-plus Manuel D'utilisation

FRE
Important: avant de commencer, débrancher l'alimentation
électrique.
Modèles de UE001 à UE018
2
1
3
4
5
6

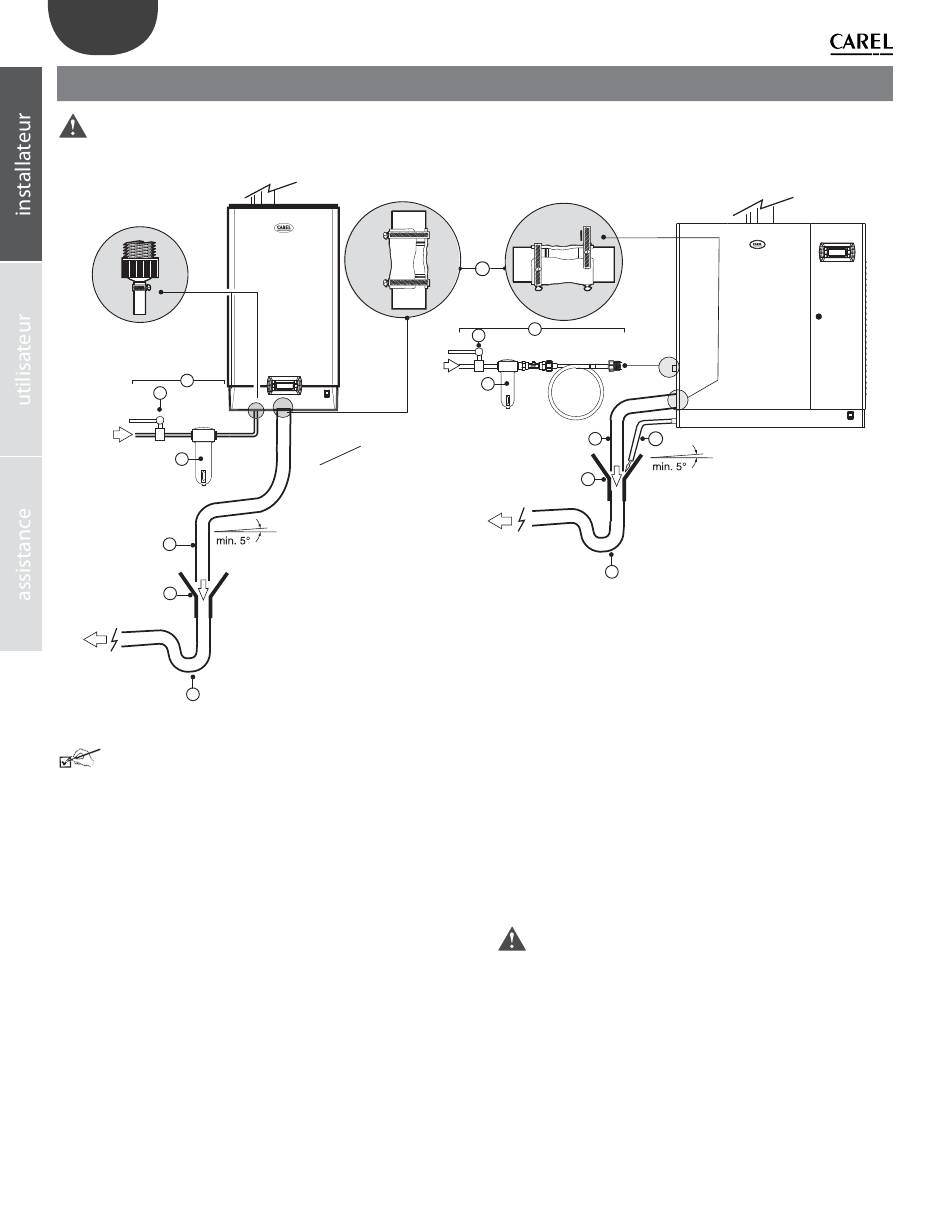

Raccordements hydrauliques:

 1. installer une vanne manuelle en amont de l'installation (pour
pouvoir couper l'alimentation en eau);
 2. raccorder l'humidifi cateur à l'alimentation en eau. Sur les modèles
de UE001 à UE018, utiliser un fl exible avec des raccords de 3/4''G
(voir le paragraphe « Caractéristiques techniques » à la page 41,
fl exible CAREL compatible: code FWH3415000). Sur les modèles de
UE025 à UE130, raccorder le fl exible au disconnecteur hydraulique
fourni (code FWHDCV0000), pour éviter que l'eau à l'intérieur de
l'humidifi cateur n'entre en contact avec l'eau de réseau;
 3. installer un fi ltre mécanique pour retenir toute éventuelle impureté
solide (à brancher en aval de la vanne manuelle);
 4 raccorder un tronçon du fl exible ou tuyau non-conducteur pour la
vidange (résistant à des températures de 100 °C (212 °F) et ayant
un diamètre intérieur minimum de 40 mm/1,6" jusqu'au modèle
UE018, et de 50 mm/1,9" pour les modèles de UE025 à UE130);
 5 prévoir un entonnoir pour interrompre la continuité dans la
tuyauterie de vidange pour un intervalle d'air requis, qui peut se
composer d'un détendeur;
« UEX-PLUS » +03U0040FR - Rel. 1.35 - 10.05.2013
2. RACCORDEMENTS HYDRAULIQUES
Modèles de UE025 à UE130
4
2
1
3
4
5
6
Fig. 2.a
 6 raccorder un syphon pour éviter un retour d'odeurs (diamètre
intérieur minimum de 40 mm/1.6" jusqu'au modèle UE018, et de
50 mm/1,9" pour les modèles de UE025 à UE130);
 7 sur les modèles de UE025 à UE130: raccorder un fl exible de vidange
à partir du bac inférieur de l'humidifi cateur (il peut confl uer dans
l'entonnoir de vidange/réducteur de l'intervalle d'air).
 8 sur les modèles de UE025 à UE130: raccorder le fl exible FWH3415HT0
pour l'électrovanne de baisse de température de la vidange. Le
double cylindre UE090-130 nécessite les (2) tuyaux fournis.
Important: Important: après avoir terminé l'installation, laver le fl exible
d'alimentation pendant 30 minutes environ en conduisant l'eau
directement dans la vidange, sans l'introduire dans l'humidifi cateur. Ceci
permettra d'éliminer toute scorie ou substance d'usinage, qui pourrait
boucher la pompe de vidange et provoquer de la mousse pendant
l'ébullition.
Raccords fournis pour les raccordements hydrauliques:
10
7
