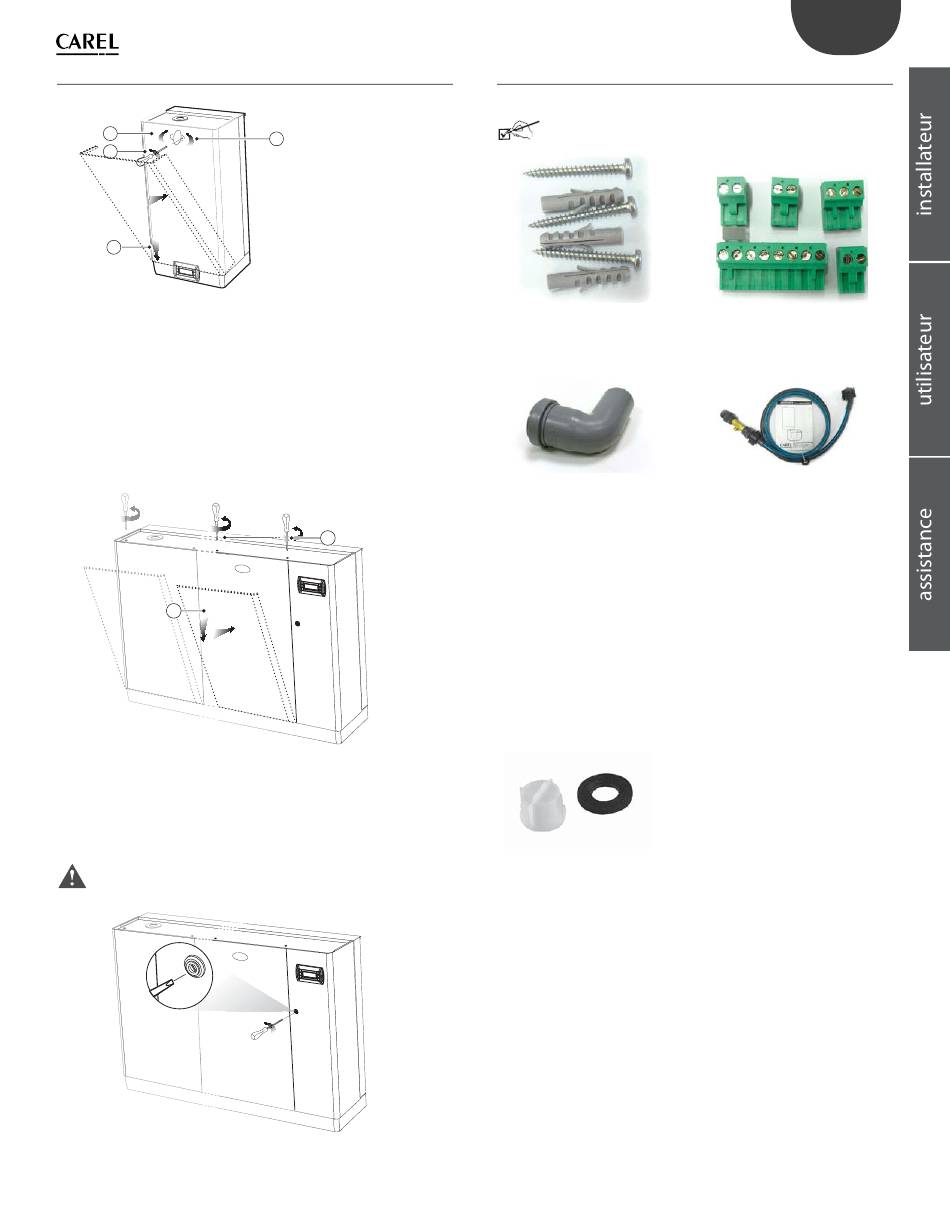

1.7 Montage du capot avant

Modèles de UE001 à UE018
1
3
2
1.
tourner la plaquette ovale rouge avec le logo CAREL jusqu'à découvrir
l'orifi ce de fi xation situé en dessous;
2. glisser le capot sur le corps (en le maintenant en position oblique)
jusqu'à l'appuyer sur les bords arrière, en faisant attention aux orifi ces
de positionnement sur la partie latérale;
3.
serrer la vis de mise à la terre à l'aide d'un tournevis;
4.
tourner la plaquette ovale rouge avec le logo CAREL jusqu'à couvrir
l'orifi ce de fi xation situé en dessous.
Modèles de UE025 à UE130
1
1.
glisser le/s capot/s sur le corps (en le/s maintenant en position
légèrement relevée et oblique) jusqu'à le/s appuyer sur les bords arrière;
2. serrer les vis sur la partie supérieure de l'humidifi cateur à l'aide d'un
tournevis.
Important: sur les modèles de UE025 à UE130, ouvrir le Important:
compartiment électrique sur l'humidifi cateur par la serrure à entaille.
Fig. 1.m
4
Fig. 1.k
2
Fig. 1.l

1.8 Composants et accessoires

Après avoir ouvert l'emballage et retiré le capot avant de l'humidifi cateur,
s'assurer que le matériel suivant est inclus:
 kit de vis avec chevilles pour
le montage mural.
 uniquement pour les modèles
de UE025 à UE130: fl exible
angulaire en plastique
(raccordement eau de
drainage).
 UEKFILT000 pour le kit vanne
de remplissage/garniture
fourni avec les modèles de
UE001 à UE018.
9
FRE
 kit code UEKTERM000
composé de connecteurs
pour la carte électronique.
 pour les modèles de
UE001 à UE018, utiliser un
tuyau de raccordement
pour le remplissage code
FWH3415000, pour les
modèles de UE025 à UE130
utiliser un clapet anti-retour
code FWHDCV0000 avec
un tuyau de raccordement
pour l'eau de remplissage
et utiliser l'accessoire code
FWH3415HT0 pour la baisse
de température de la vidange.
Note : UE090-130 à double
cylindre nécessite deux
tuyaux pour l'évacuation de
chaleur
