1.7.1

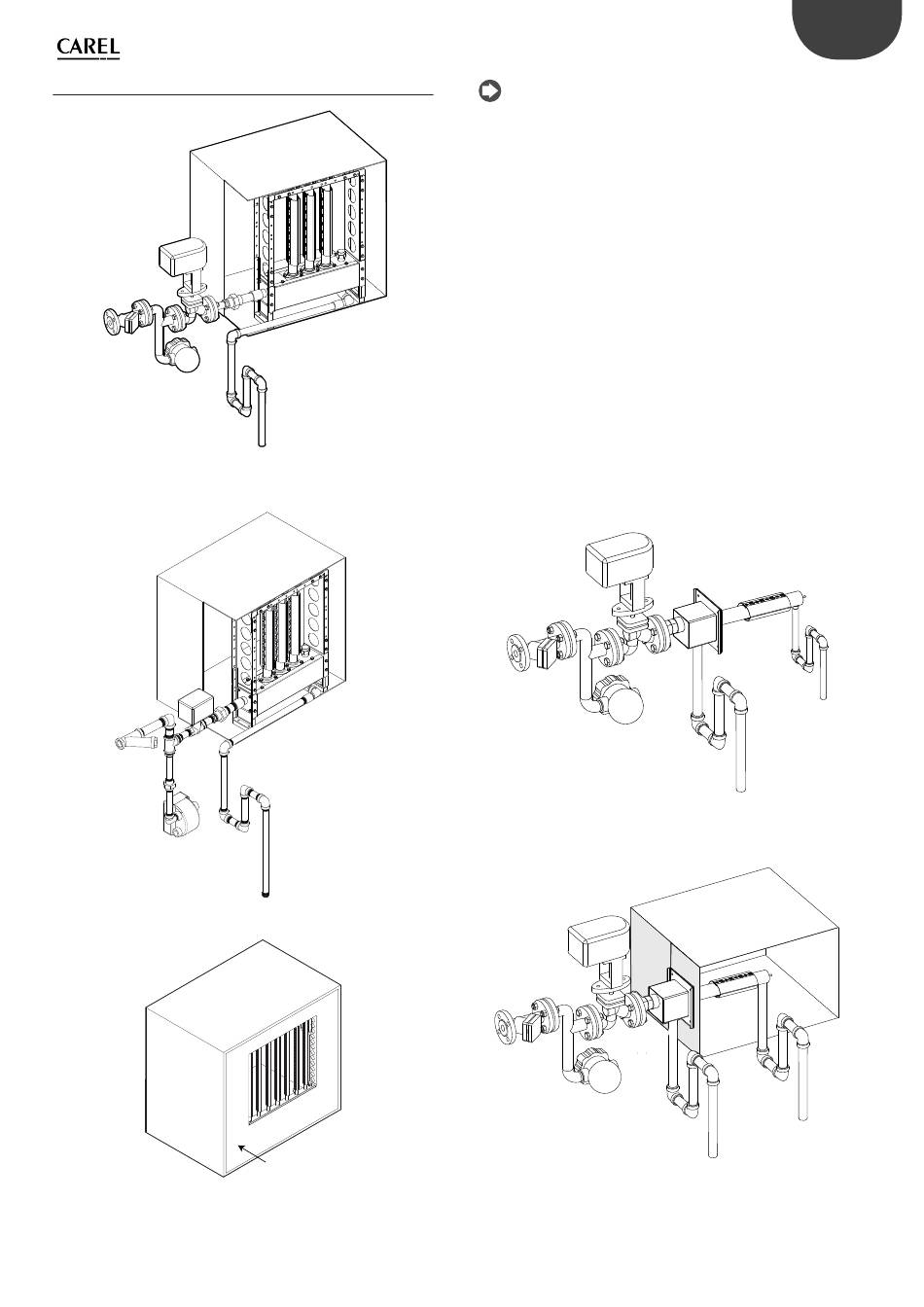

Montage der Modelle SAB/SAT

NICHT ANWENDBAR AUF DEN NORDAMERIKANISCHEN MARKT
Fig. 1.o
NUR FÜR DEN AMERIKANISCHEN MARKT
Fig. 1.p
Fig. 1.q
Abdecken
NB: Der Einlassadapter, das Regelventil, der Stellantrieb, der
Kondensatablauf und der Filter (wie oben dargestellt) sind
optional verfügbar. Die Ablaufsiphone sind nicht Bestandteil des
ultimateSAM-Systems.
•
Am Verteiler jeden Einlass- und/oder Ablaufanschluss befestigen,
der die Luftkanalwand durchquert (Fig. 1.o). Siehe Kapitel
2 für die Dampfeinlassanschlüsse. Siehe Kapitel 3 für die
Kondensatablaufanschlüsse.
•
Außer im Fall, in dem der Verteiler außerhalb des Luftkanals montiert
wird, muss in die Luftkanalwand eine Öff nung gebohrt werden, durch
die der Verteiler eingefügt wird. Diese Öff nung kann in Abhängigkeit
der Zugänglichkeit sowohl seitlich als auch unten gebohrt werden
(Fig. 1.o).
•
Die Öff nungen für den Dampfeinlass und den Kondensatablauf gemäß
Bedarf bohren.
•
Bei Möglichkeit an der Dampfeinlassseite eine Neigung schaff en, um
den Kondensatablauf zu erleichtern (es empfi ehlt sich eine Neigung
von 1% (~1 cm pro Meter).
•
Die unteren Halterungen am Luftkanal befestigen.
•
Die oberen Enden der seitlichen Schultern an den Luftkanalwänden
befestigen.
•
Bei Möglichkeit den Luftkanalabschnitt so abdecken, dass der Luftfl uss
durch die Lanzen so direkt wie möglich erfolgen kann (Fig.1.p).
Montage der Versionen SA0 (single-pipe)
Installation mit Verteilerrohr außerhalb des Luftkanals
"ultimateSAM - user" +0300070FD - rel. 1.0 - 23.05.2013
11
GER
Fig. 1.r
Fig. 1.s
