Fonction
La valeur indiquée pour la position de montage se réfère à la position du plan sur lequel la masse de la charge est
déplacée et varie donc en fonction de l'actionneur sélectionné (è Paramètre système 20 "Type d'actionneur").
Type d'actionneur
Vérin à tige
Vérin linéaire
(12 = "rentrer")
(14 = "sortir")
Vérin oscillant
Tab. 2.18
2.3.3.2
Paramètres d'application
Les paramètres d'application décrivent les conditions cadre dans lesquelles une Motion App est censée être
exécutée, avec des attributs tels que la masse lors de la rentrée ou la sortie, le temps de déplacement et
l'accélération. Sachant que les paramètres d'application d'un jeu de paramètres (è 2.3.3.4 Jeux de paramètres)
peuvent être adaptés de manière individuelle pour chaque Motion App. Ce qui signifie que pour un distributeur,
la "masse lors de la rentrée" peut être définie différemment pour différentes Motion apps.
Toutes les Motion Apps n'utilisent pas des paramètres d'application.
Les paramètres nécessaires à l'exploitation d'une Motion App doivent être transférés avant le démarrage
de la Motion App.
Vue d'ensemble des paramètres d'application
ID
Paramètre d'application
100 Masse lors de la rentrée
101 Masse lors de la sortie
120 Temps de déplacement lors de la rentrée
121 Temps de déplacement lors de la sortie
182 Montée de pression max en (2)
183 Montée de pression max en (4)
200 Fuite max. pour l'état "bon"
201 Fuite max. pour l'état "avertissement"
202 Fuite max. pour l'état "critique"
220 Caractéristique (2)
221 Caractéristique (4)
1) (2) sous pression, (4) à l'échappement ; position de commutation 12
2) (4) sous pression, (2) à l'échappement ; position de commutation 14
Festo – VTEM-Func+Par-FR – 2017-12 – Français
-135°
-45°
12
12
14

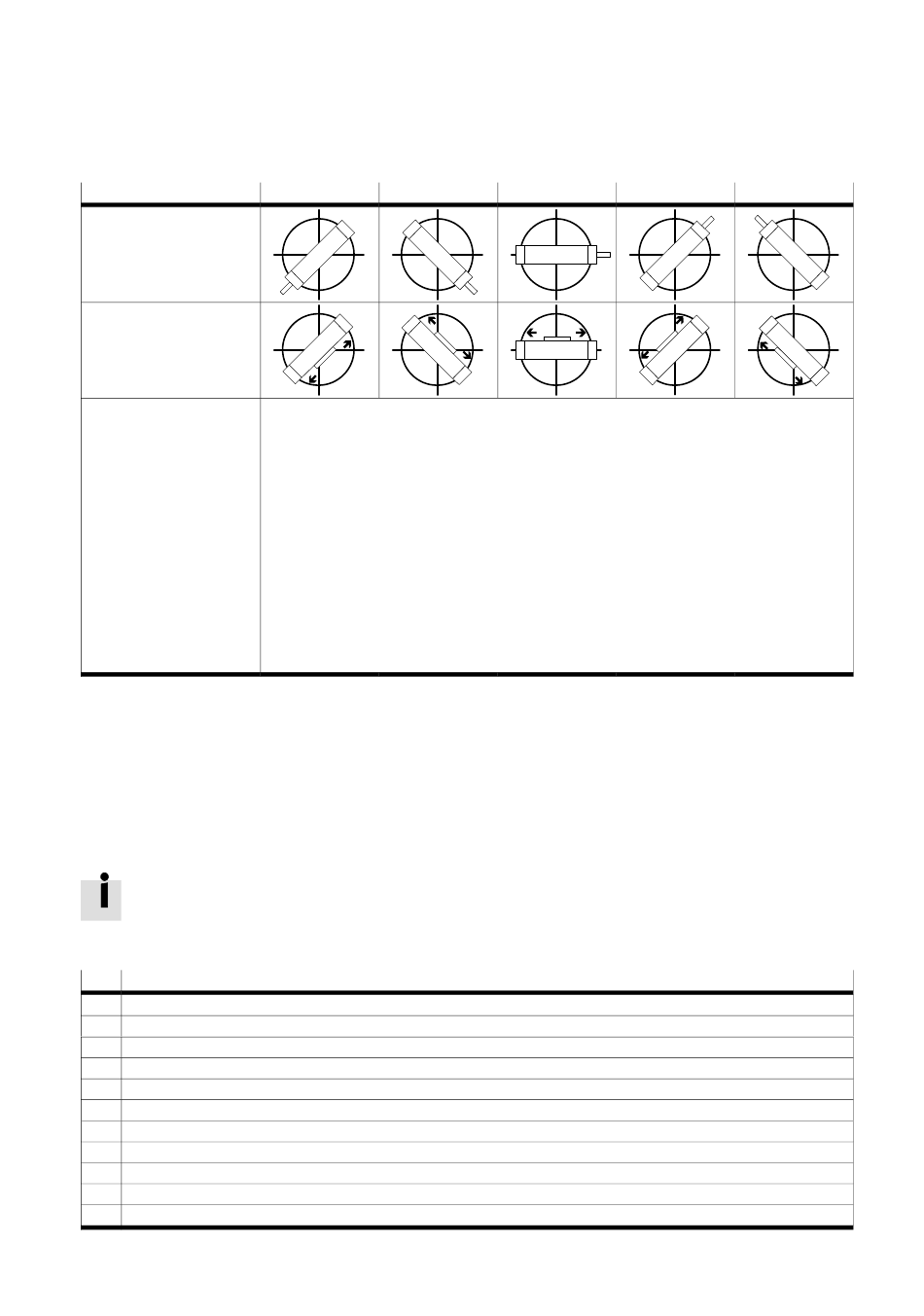

Les vérins oscillants ne peuvent être utilisés que dans les situations de montage
suivantes où, en raison de la position de montage, la force centrifuge n'influe
aucunement sur le comportement de déplacement du vérin oscillant.
–
centre de gravité de la masse dans l'axe de rotation :
position de montage quelconque autorisée.
–
centre de gravité en dehors de l'axe de rotation (non recommandé) :
seule la position de montage verticale est autorisée, axe orienté à la verticale vers
le haut ou vers le bas.
Dans ces cas, le paramètre "Position de montage actionneur" ne doit pas être
paramétré.
Une utilisation autre que dans les situations de montage décrites ci-dessus peut
entraîner un comportement de déplacement imprévisible du vérin oscillant et n'est
donc pas autorisée.
1)
2)
1)
2)
0°
45°
12
14
14
135°
14
12
14
12
