2 Fonction
LED Signification
(verte) État d'entrée (uniquement modules d'entrée numériques CTMM-S1-D-...)
P
Court-circuit/Surcharge
(rouge)
2) Logique : LED allumée lorsque le contact à fermeture PNP raccordé est fermé.
Tab. 2.5
2.1.3 Éléments de commande
Le produit ne possède pas d'éléments de commande mécaniques. Les paramètres et les valeurs de consigne
peuvent uniquement être définis via l'interface WebConfig ou par la commande de niveau supérieur (API).
L'interface WebConfig peut être ouverte dans un navigateur Web si une connexion Ethernet est établie au contrôleur
du Motion Terminal (è 2.2 Interface WebConfig).

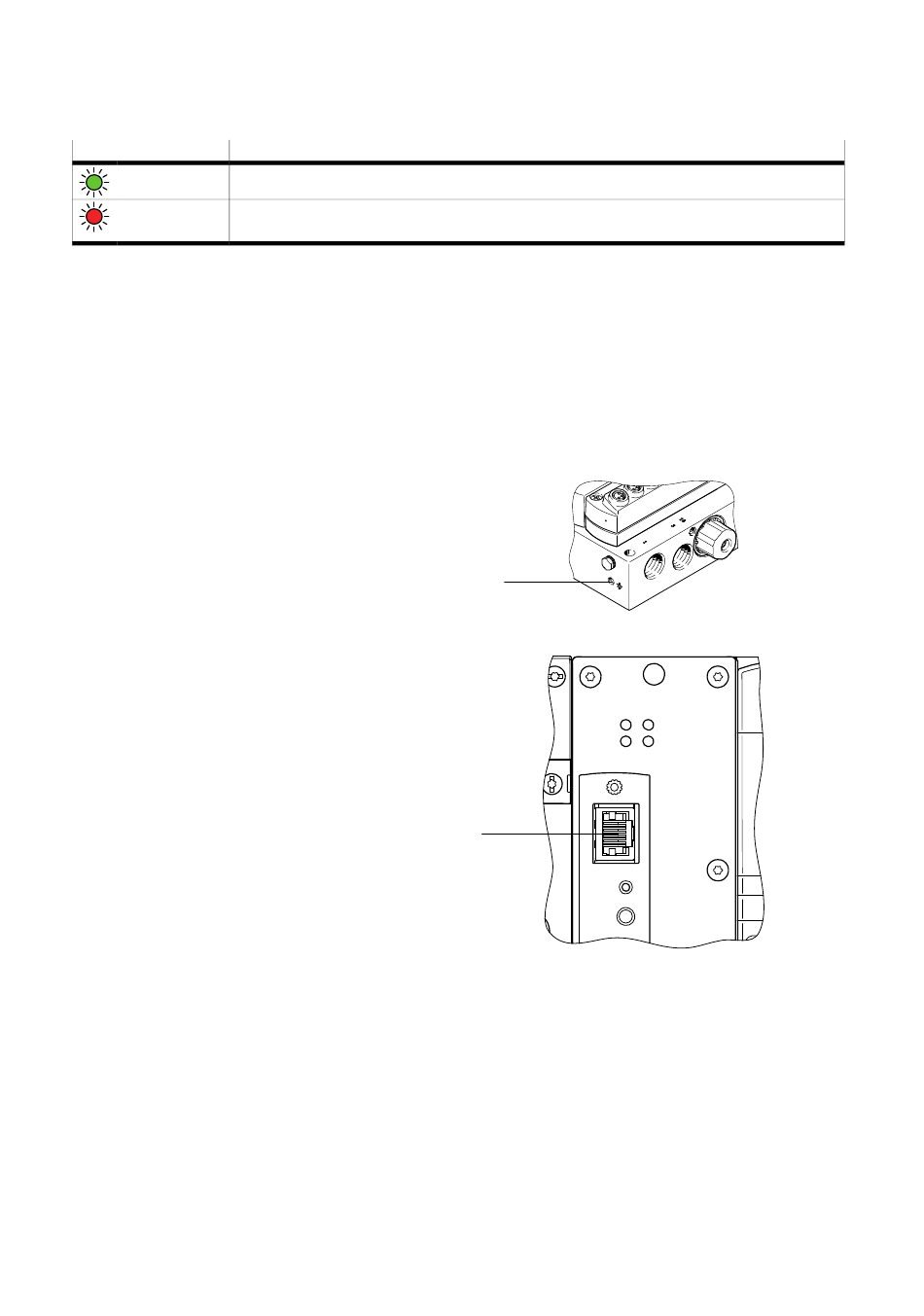

2.1.4 Eléments de raccordement
2.1.4.1 Électrique
1 Raccord de la terre fonctionnelle
(doit être raccordée en plus de la terre fonctionnelle
côté CPX)
Fig. 2.5
1 Interface Ethernet
Fig. 2.6
Interface Ethernet
L'interface Ethernet se trouve sur le contrôleur derrière un obturateur transparent.
L'interface Ethernet sert exclusivement à l'accès à l'interface WebConfig du contrôleur.
12
1
PL
SF
1
TP
Festo – VTEM-Func+Par-FR – 2017-12 – Français
