2

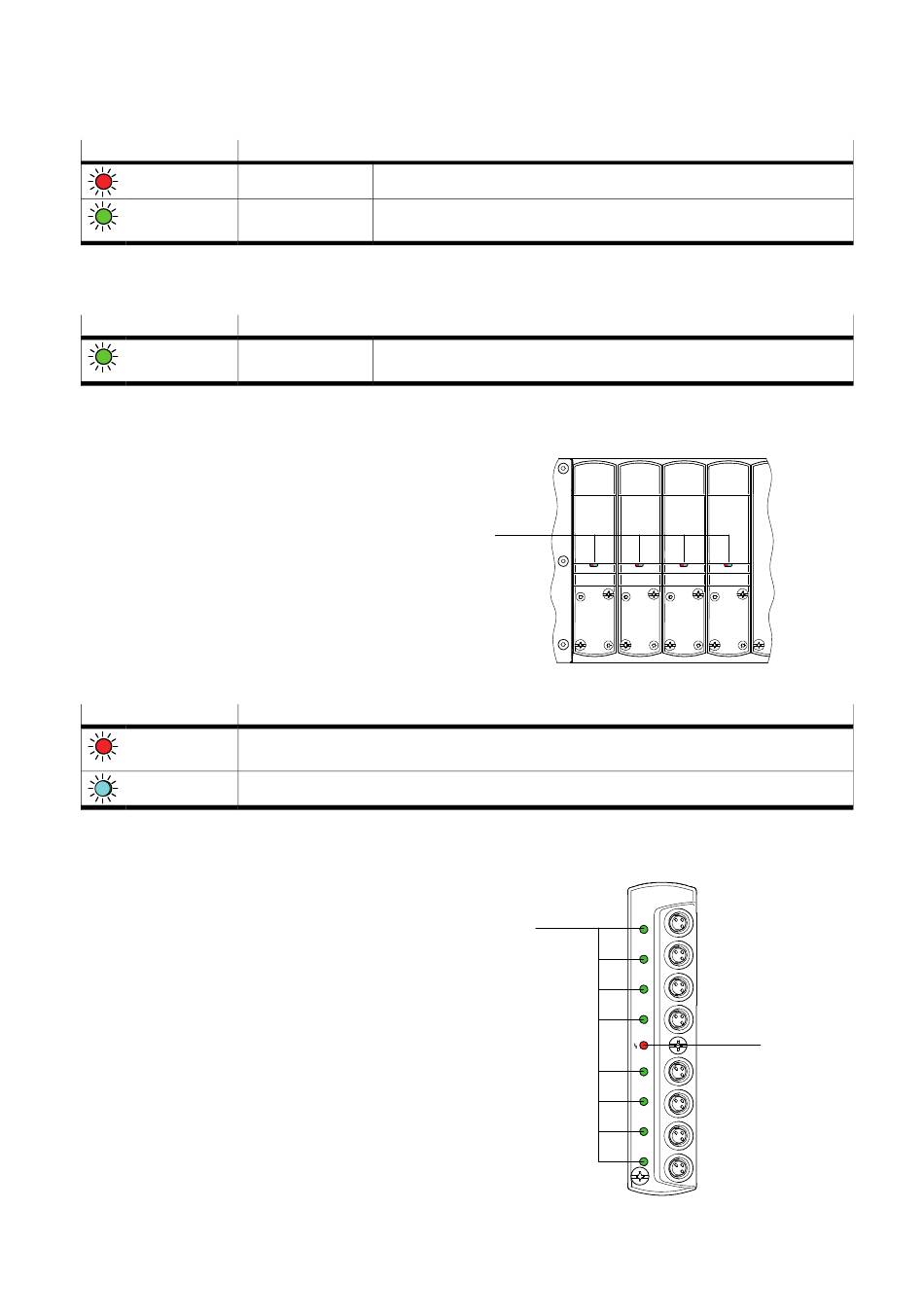

Fonction
LED
Signification
SF (rouge)
System Failure
PS (verte)
Système
d'alimentation
Tab. 2.2
LED spécifiques à Ethernet
LED
Signification
TP (vert)
Ethernet
Link/Traffic
Tab. 2.3
2.1.2.2
Distributeur
1 Témoin LED distributeur (rouge/bleu)
Fig. 2.3
LED
Signification
(rouge)
Erreur du distributeur
(bleu)
Exploitation/Mise à jour
Tab. 2.4
2.1.2.3
Modules d'entrée
1 Témoin LED d'état d'entrée (vert, uniquement
modules d'entrée numériques CTMM-S1-D-...)
2 Témoin LED d'erreur module (rouge)
Fig. 2.4
Festo – VTEM-Func+Par-FR – 2017-12 – Français
Erreur de communication
Surveillance de l'alimentation en tension de service U
Connexion Ethernet/transmission des données
1
1
EL/SEN
0
1
2
3
2
4
5
6
7
11
