5.15.2 Démontage du support de la chambre d'ionisation du bloc de la
source
Matériel nécessaire
• Gants non poudrés résistants aux produits chimiques
• Clé hexagonale de 3 mm
• Kit de démontage des joints toriques
Pour démonter le support de la chambre d'ionisation du bloc de la source :
1. Démontez l'enceinte de la source de l'instrument. Consultez la rubrique
l'enceinte de la source de l'instrument (Page
2. Retirez la chambre d'ionisation de son support en PEEK. Consultez la rubrique
Démontage de la chambre d'ionisation du bloc de la source (Page
3. Avec la clé hexagonale de 3 mm, desserrez et retirez les quatre vis fixant le support de la
chambre d'ionisation en PEEK au boîtier de l'adaptateur.

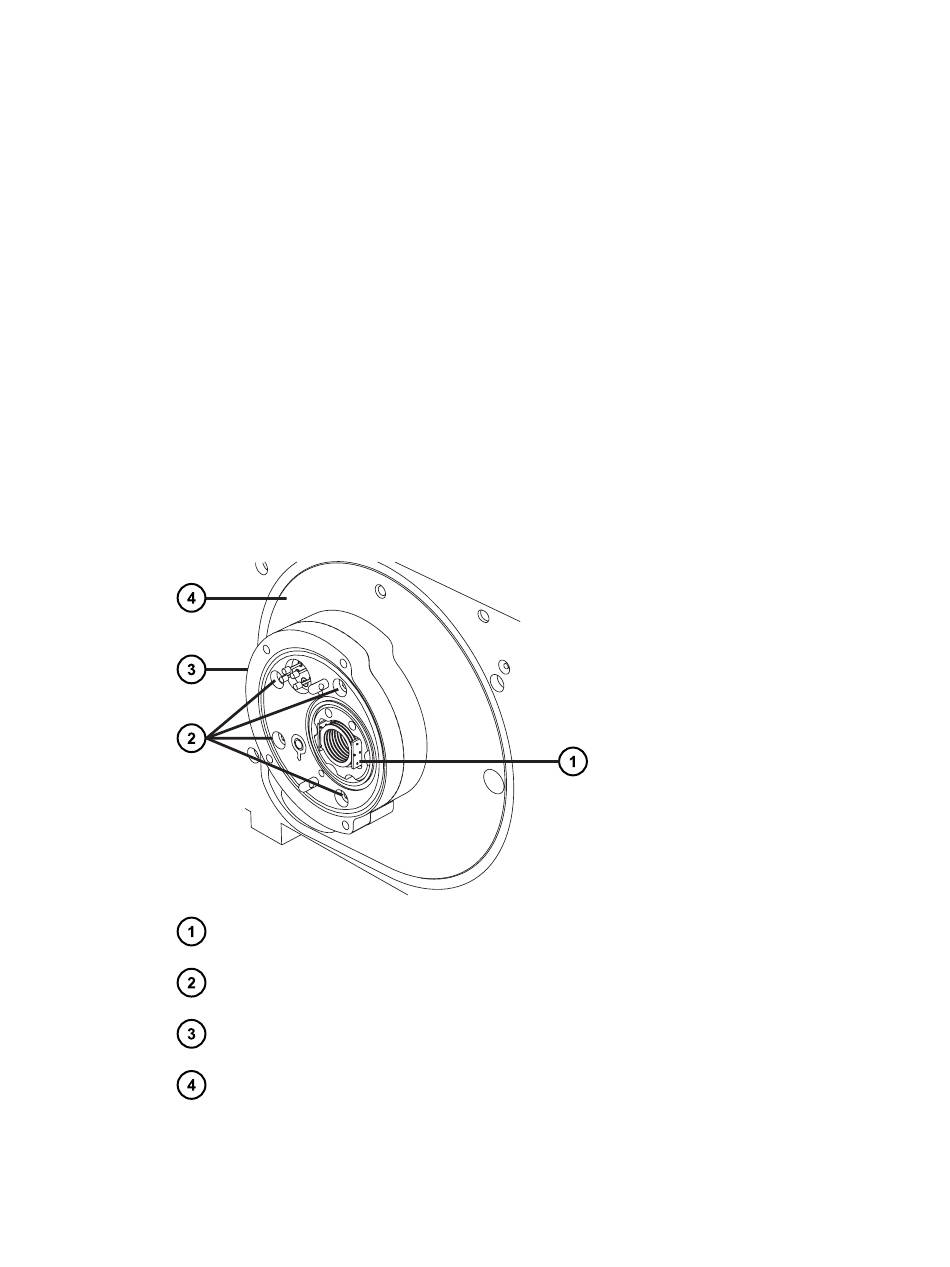

Figure 5–28 : Retrait des vis de fixation
Bloc StepWave
Vis de fixation
Support de la chambre d'ionisation en PEEK
Boîtier de l'adaptateur
4. Retirez le support de la chambre d'ionisation en PEEK du boîtier de l'adaptateur.
17 mars 2021, 715005046FR Version 03
Page 89
58).
79).
Démontage de
