6. Répétez cette procédure entre l'orifice 5 et le flacon réservoir B, et entre l'orifice 6 et le
flacon réservoir C.
7. Avec deux raccords longs à serrage manuel, raccordez la tubulure rouge en PEEK de 1/16
de pouce de diamètre et de 200 mm de long entre l'orifice 3 de la vanne de sélection de
l'échantillon et l'orifice 3 de la vanne de dérivation.

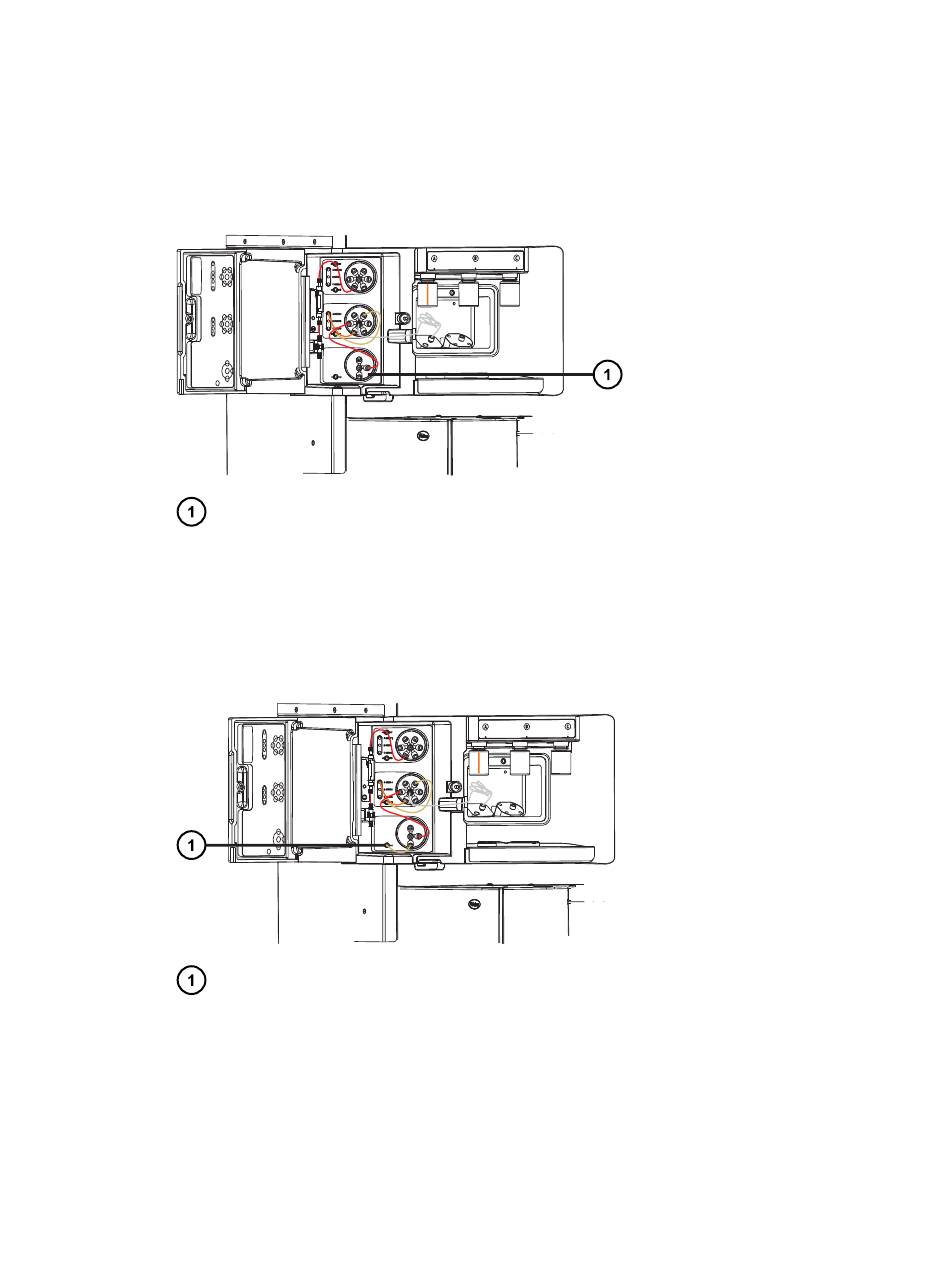

Figure 5–131 : Raccordement de la tubulure en PEEK
Vanne de dérivation
8. Avec un raccord long à serrage manuel, raccordez la tubulure en PEEK incolore de 1/16
de pouce de diamètre et de 1000 mm de long entre l'orifice 4 de la vanne de dérivation et
l'orifice de décharge. Fixez solidement la tubulure dans l'orifice.
Précision :
il s'agit du même orifice de décharge qu'à l'étape 3.
Figure 5–132 : Raccordement de la tubulure en PEEK
Orifice de décharge
9. Raccordez l'orifice 2 de la vanne de dérivation au nébuliseur de référence de la sonde de
la source.
10. Fermez les portes d'accès au système fluidique d'IntelliStart.
Important :
veillez à ne pas coincer les tubulures en refermant les portes d'accès au
système fluidique.
