Pour raccorder les tubulures du système de flux d'analytes :
Condition requise :
1. Ouvrez la porte d'accès au système fluidique d'IntelliStart.
2. Avec le tuyau en acier inoxydable, raccordez la pompe de l'échantillon à l'orifice 7 de la
vanne de sélection de l'échantillon.
Condition requise :
d'un joint haute pression. Vérifiez que les raccords sont correctement serrés.

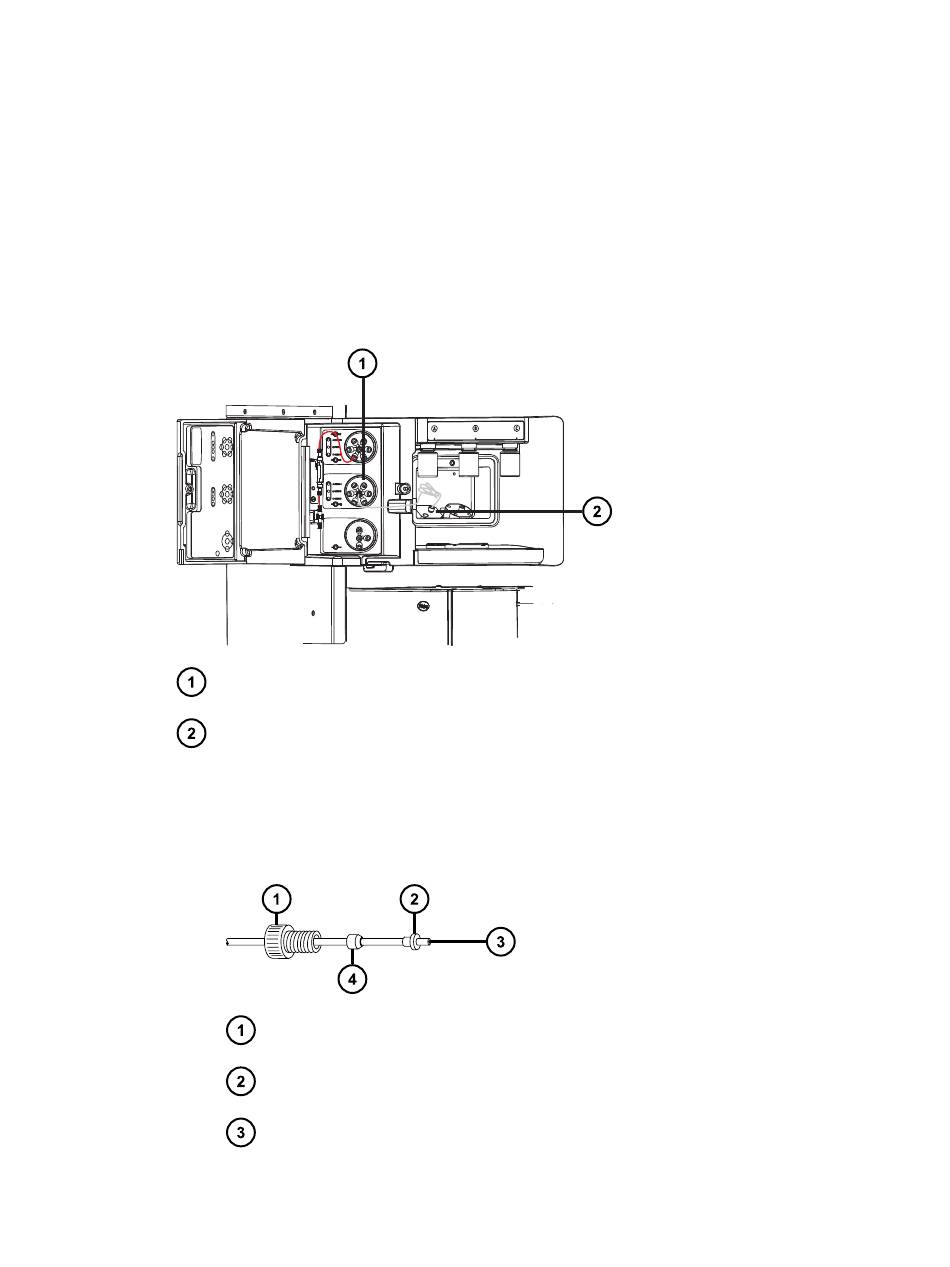

Figure 5–125 : Raccordement de la pompe de l'échantillon à la vanne de sélection de
l'échantillon
Vanne de sélection de l'échantillon
Pompe de l'échantillon
a. Glissez l'écrou en PEEK, la bague en acier inoxydable et la virole Super Flangeless
sur l'extrémité de la tubulure en acier.
Figure 5–126 : Écrou en PEEK, virole Super Flangeless et bague en acier
inoxydable
Écrou en PEEK
Virole Super Flangeless
Tubulure en acier inoxydable
vous devez serrer manuellement tous les raccords en PEEK.
chaque extrémité des tuyaux en acier inoxydable doit être munie
17 mars 2021, 715005046FR Version 03
Page 175
