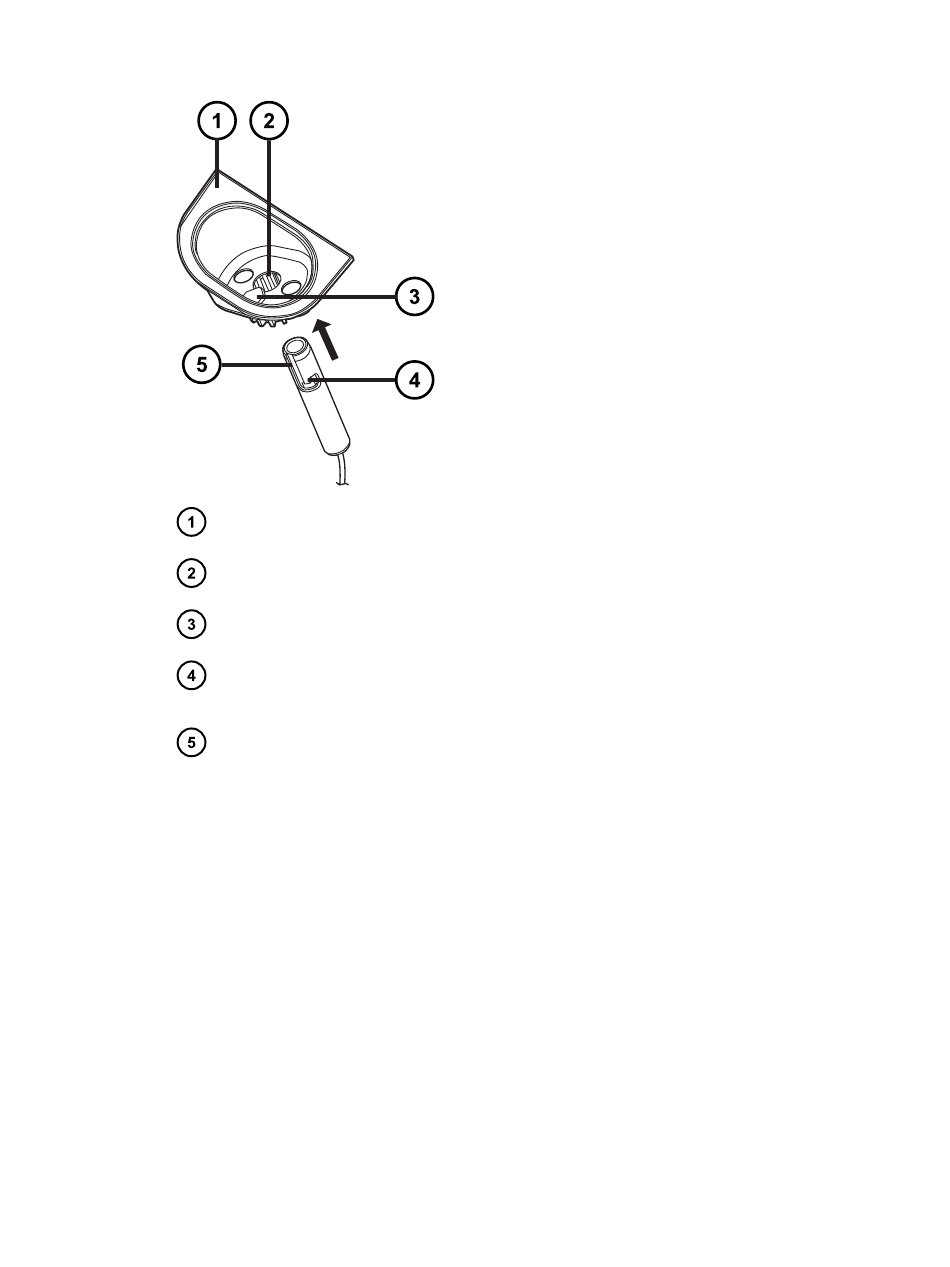

Figure 5–85 : Insertion de la sonde de référence dans l'enceinte de la source
Enceinte de la source
Orifice d'accès à l'enceinte de la source
Encoche de l'enceinte de la source
Encoche de fixation à baïonnette du connecteur d'entrée en PEEK de la sonde de
référence
Rainure du connecteur d'entrée en PEEK de la sonde de référence
8. Poussez le connecteur d'entrée de la sonde de référence vers le haut jusqu'à ce que la
rainure de la baïonnette soit au-dessus de l'encoche.
9. Tournez le connecteur d'entrée de la sonde de référence jusqu'à ce que la rainure de la
baïonnette s'aligne sur l'encoche de l'enceinte de la source.
17 mars 2021, 715005046FR Version 03
Page 140
