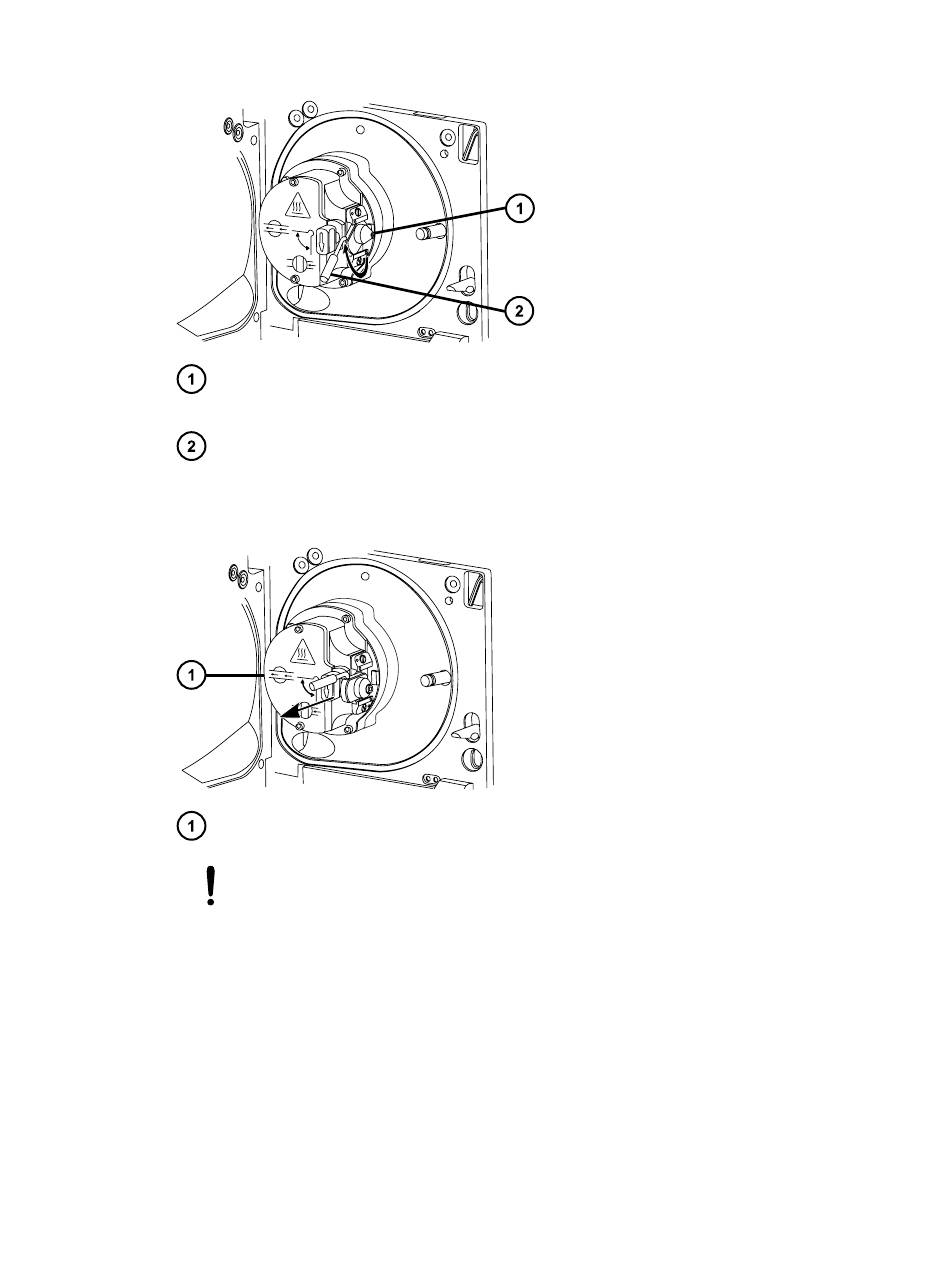

Figure 5–11 : Démontage du bloc de cône d'échantillonnage
Bloc du cône d'échantillonnage, comprenant la buse de gaz de cône, le cône
d'échantillonnage et le joint torique.
Poignée de la buse du gaz de cône
3. Glissez le bloc de cône d'échantillonnage hors du bloc d'optique ionique.
Figure 5–12 : Démontage du bloc de cône d'échantillonnage
Chambre d'ionisation
5.13.2 Désassemblage du bloc de cône d'échantillonnage
Matériel nécessaire
• Gants non poudrés résistants aux produits chimiques
• Outil combiné constitué d'une clé hexagonale de 2,5 mm et d'une bague d'extraction des
cônes
Note :
pour éviter tout endommagement, n'ouvrez pas la vanne d'isolement de
la source avant d'avoir remonté le bloc de cône d'échantillonnage sur la chambre
d'ionisation.
17 mars 2021, 715005046FR Version 03
