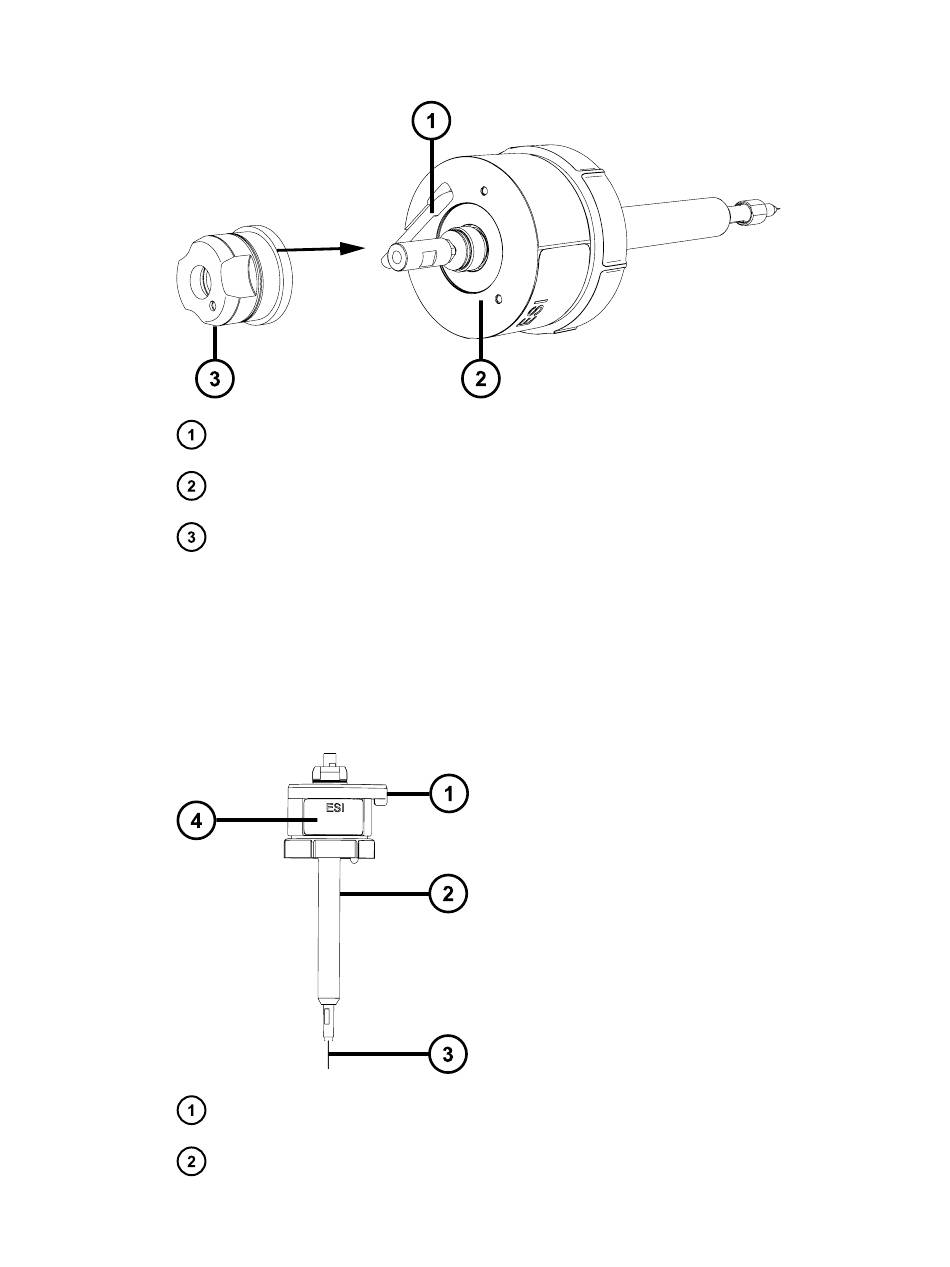

Figure 5–58 : Installation de la molette de réglage du nébuliseur
Câble de la sonde
Sonde ESI
Molette de réglage du nébuliseur
21. Placez le couvercle d'extrémité et le joint autour de la molette de réglage du nébuliseur.
Important :
vérifiez que le point d'écoulement du couvercle d'extrémité est orienté de
manière à ce que, vue de face, l'étiquette d'avertissement de la sonde soit juste à gauche
du point d'écoulement, comme illustré ci-dessous.
Figure 5–59 : Installation du couvercle de l'extrémité de la sonde et du joint
d'étanchéité statique
Point d'écoulement
Bloc de sonde ESI
17 mars 2021, 715005046FR Version 03
Page 116
