7. Répétez cette procédure entre l'orifice 5 et le flacon réservoir B, et entre l'orifice 6 et le
flacon réservoir C.
8. Avec deux raccords longs à serrage manuel, raccordez la tubulure rouge en PEEK de 1/16
de pouce de diamètre et de 200 mm de long entre l'orifice 3 de la vanne de sélection de
l'échantillon et l'orifice 3 de la vanne de dérivation.

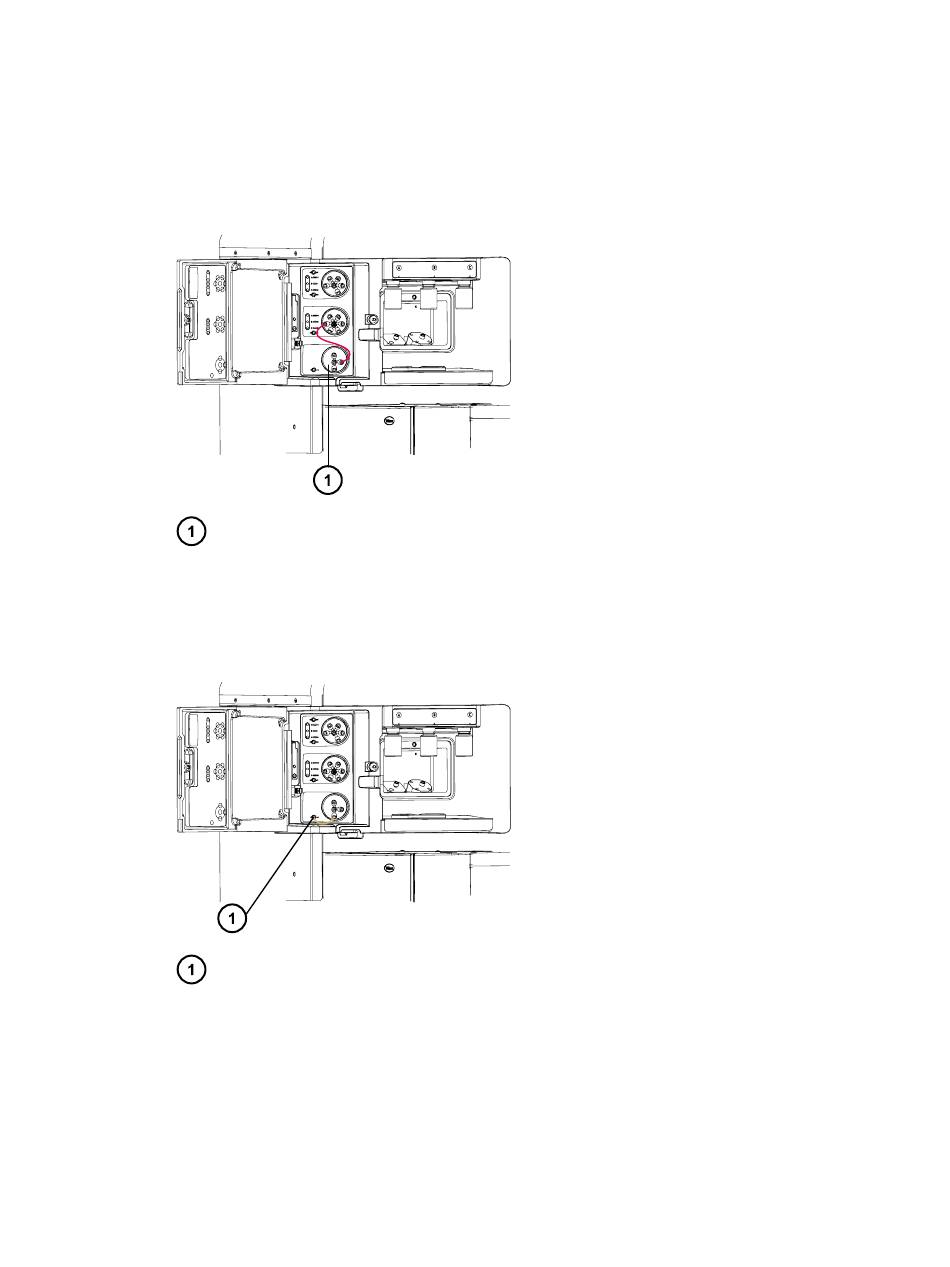

Figure 5–122 : Raccordement de la tubulure en PEEK
Vanne de dérivation
9. Avec un raccord long à serrage manuel, raccordez la tubulure en PEEK incolore de 1/16
de pouce de diamètre et de 1000 mm de long entre l'orifice 4 de la vanne de dérivation et
l'orifice de décharge. Fixez solidement la tubulure dans l'orifice.
Figure 5–123 : Raccordement de la tubulure en PEEK
Orifice de décharge
10. Raccordez l'orifice 2 de la vanne de dérivation à la sonde de la source en suivant la
procédure correspondante :
• Pour la sonde ESI, consultez la rubrique
• Pour la sonde IonSABRE II, consultez la rubrique
(Page
43).
11. Fermez la porte d'accès au système fluidique et remettez en place le panneau d'accès à la
pompe du système fluidique.
Configuration pour le mode ESI (Page
17 mars 2021, 715005046FR Version 03
Page 171
Installation de la sonde IonSABRE II
38).
