Précision :
ou LAN, de l'instrument.
2. Branchez l'une des extrémités de l'autre câble réseau blindé sur le port Ethernet situé en
haut à droite du panneau arrière du spectromètre de masse, et l'autre extrémité sur le
commutateur réseau de l'instrument ACQUITY.
B.9 Connecteurs de signaux d'entrées/sorties
Avertissement :
panneau arrière doivent être séparés des tensions dangereuses par une isolation
double ou renforcée. Les circuits de ce type répondent à la norme SELV, pour safety
extra low voltage. Les entrées de fermeture de contact et les sorties de passeurs
d'échantillons automatiques, ainsi que les sorties de signaux de Détecteurs UV, RI et
de fluorescence des systèmes LC/MS sont des exemples de circuits SELV. Tous les
raccords électriques du panneau arrière de ce spectromètre de masse sont à la norme
SELV.
Note :
• N'appliquez pas de tension aux connecteurs Analog (out) (Sortie analogique), qui
sont des connexions actives pilotées par l'instrument.
• N'appliquez jamais de tensions supérieures aux valeurs indiquées dans les
tableaux.
Le panneau arrière du spectromètre de masse est doté de deux connecteurs détachables,
appelés External Connections 1 (Connexions externes 1) et External Connections 2 (Connexions
externes 2), sur lesquels sont fixées les bornes à vis pour les signaux d'entrées/sorties. Ces
connecteurs sont clavetés pour être insérés uniquement dans un sens.

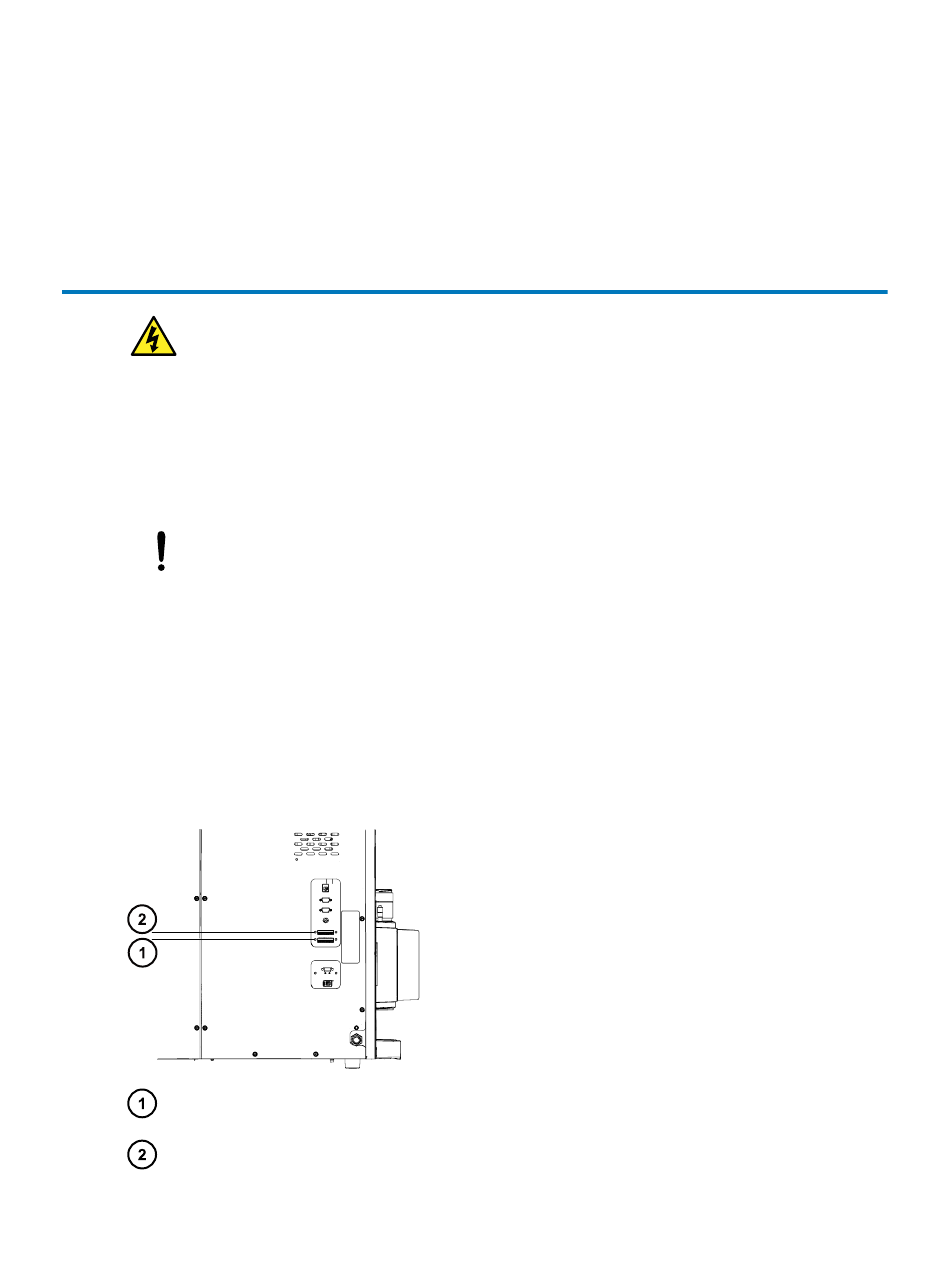

Figure B–10 : Emplacement des connecteurs d'entrée et de sortie
Connexions externes 2
Connexions externes 1
sur les systèmes préconfigurés, la carte Ethernet est la carte de réseau local,
pour éviter les électrisations, tous les raccords électriques du
pour éviter d'endommager l'instrument :
17 mars 2021, 715005046FR Version 03
Page 204
