• Enfilez la tubulure vers le haut à partir de l'orifice du bas.
• Avec la pince à bec effilé, formez un coude de 20° à environ 10 mm de l'extrémité du
tuyau. Enfilez ensuite le tuyau dans le passage, en le faisant tourner si nécessaire.
5. Avec un raccord long à serrage manuel, raccordez la tubulure orange en PEEK de 1/16 de
pouce de diamètre et de 680 mm de long entre l'orifice 2 de la vanne de sélection
LockSpray et le flacon réservoir B, en passant par le guide de tubulure B.
Remarque :
si vous utilisez un flacon de 250 mL sur le port B du système fluidique, tirez
une longueur de tubulure suffisante à travers le guide de passage pour atteindre le fond du
flacon.
6. Avec un raccord long à serrage manuel, raccordez la tubulure orange en PEEK de 1/16 de
pouce de diamètre et de 680 mm de long entre l'orifice 3 de la vanne de sélection
LockSpray et le flacon réservoir C, en passant par le guide de tubulure C.
7. Avec un raccord long à serrage manuel, raccordez la tubulure orange en PEEK de 1/16 de
pouce de diamètre et de 1 000 mm de long entre l'orifice 6 de la vanne de sélection
LockSpray et le flacon réservoir de solution de lavage.
Condition requise :
lavage et fixez-le pour l'empêcher de remonter à la surface durant le fonctionnement.
8. Avec un raccord long à serrage manuel, raccordez la tubulure en PEEK incolore de 1/16
de pouce de diamètre et de 1 000 mm de long entre l'orifice 5 de la vanne de sélection
LockSpray et l'orifice de décharge.

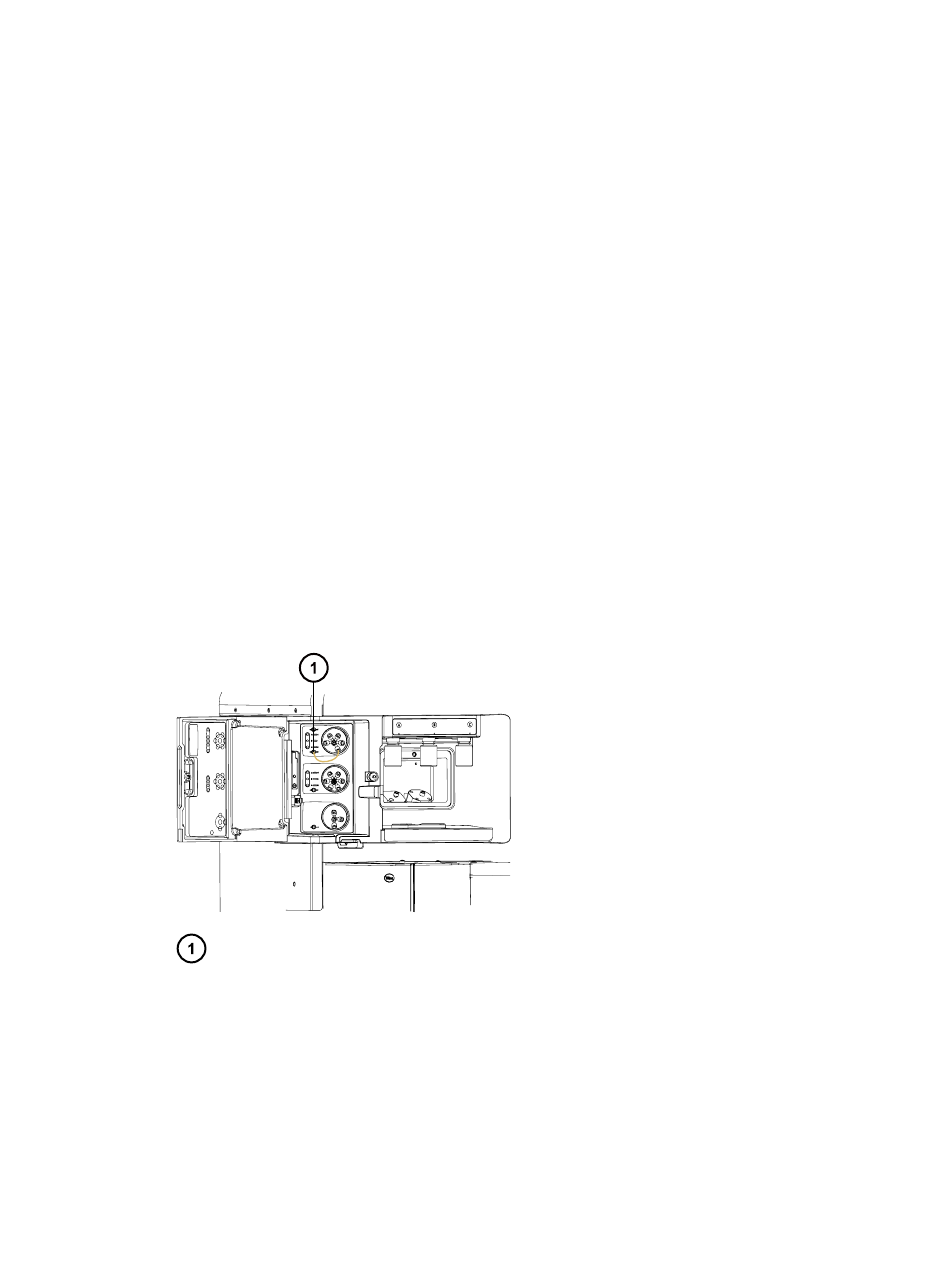

Figure 5–108 : Raccordement de la tubulure en PEEK
Orifice de décharge
Précision :
le système d'évacuation de l'effluent liquide collecte les effluents directement,
sans raccord. Les effluents s'écoulent dans un flacon à déchets via le connecteur à la base
de l'instrument. Consultez la rubrique
200).
9. En cas d'absence du capteur de débit et du raccord union mis à la terre en option, utilisé
en fonctionnement Nanoflow, passez directement à l'étape 14.
insérez le tuyau jusqu'au fond du flacon réservoir de solution de
Raccordement des lignes d'effluents liquides (Page
17 mars 2021, 715005046FR Version 03
Page 163
