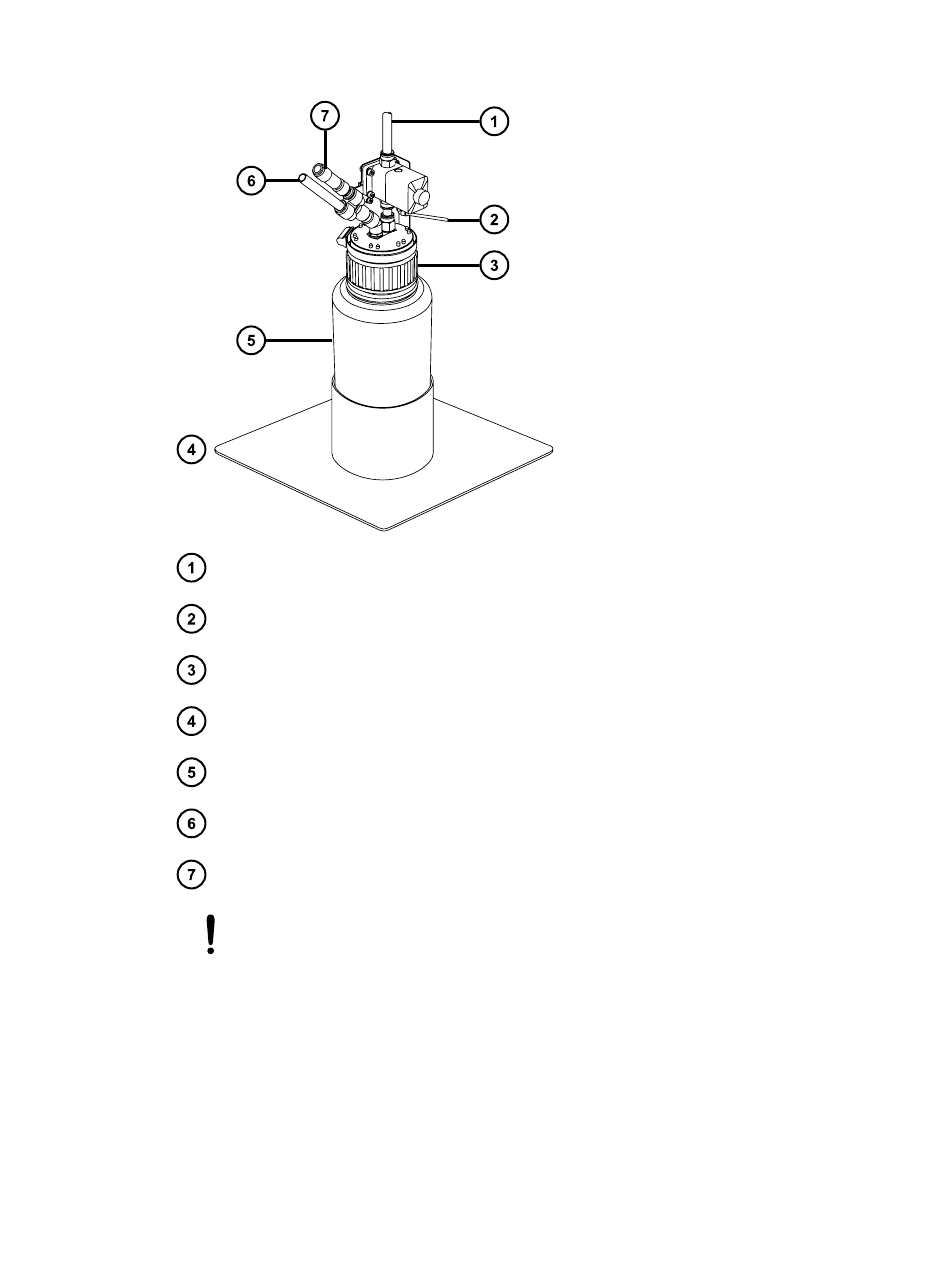

Figure B–7 : Flacon du piège de l'échappement d'azote
Raccord vers le système d'évacuation du laboratoire
Depuis l'orifice de la vanne pilote de l'instrument
Bouchon
Socle du flacon
Flacon du piège de l'échappement d'azote
Depuis le raccord de décharge de la source de l'instrument
Vanne unidirectionnelle
Note :
Pour éviter les fuites de gaz, coupez le tuyau en PTFE
perpendiculairement à son axe avec l'outil de découpe pour tuyaux.
2. Coupez une longueur de tubulure de 4 mm suffisante pour raccorder l'instrument au flacon
du piège de l'échappement d'azote.
3. Raccordez l'une des extrémités de la tubulure à l'orifice de la vanne pilote situé sur le
panneau arrière.
4. Raccordez l'autre extrémité de la tubulure à l'orifice du flacon du piège de l'échappement
d'azote réservé à la vanne pilote.
5. Coupez une longueur de tubulure de 12 mm suffisante pour raccorder l'instrument au
flacon du piège de l'échappement d'azote.
17 mars 2021, 715005046FR Version 03
Page 199
